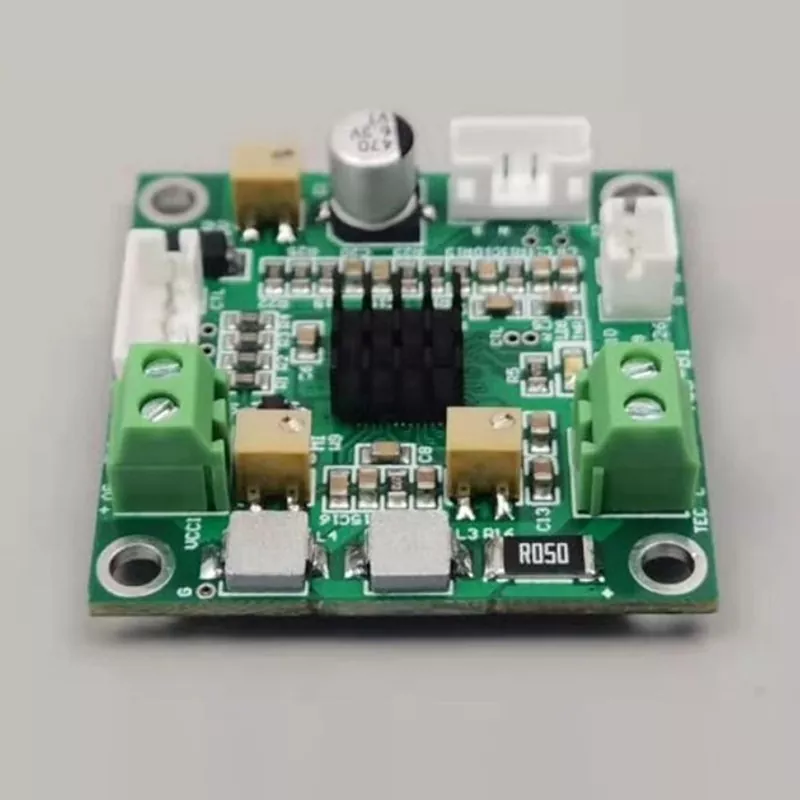

Kısa Döngü PID'li ATC-M1 Sıcaklık Kontrol Cihazı

X-Meritan, yarı iletken termal yönetimi için termoelektrik malzemeler, soğutucular, NTC bileşenleri ve sıcaklık kontrol cihazları geliştiriyor. Kısa Döngülü PID'li ATC-M1 Sıcaklık Kontrol Cihazı, kompakt 34 mm x 20 mm'lik bir kartı kısa döngülü PID kontrolü, 10K NTC sıcaklık geri bildirimi ve düşük termal ataletli mikro nesneler için TEC çıkış kontrolü ile birleştirir. 3,0V–5,0V DC'de çalışır, +10 ila +40 derece C varsayılan sıcaklık aralığını destekler ve fabrika varsayılan sıcaklığı 25 derece C'ye sahiptir. Sıcaklık, 0,001 derece C'lik belirli bir sıcaklık kontrol stabilitesi ile bir W9 potansiyometresi veya analog giriş aracılığıyla ayarlanabilir.

Temel Özellikler

Kısa Döngülü PID Kontrolü

Kısa Döngülü PID'li ATC-M1 Sıcaklık Kontrol Cihazı, düşük termal atalete sahip mikro nesneler için tasarlanmış kısa döngülü bir PID geri bildirim yaklaşımını kullanır. Sık sık yapılan düzeltici eylem, kontrolörün, geleneksel sistemlerle ilişkili daha büyük termal tepkiye dayanmadan, kontrol edilen nesnenin termal durumundaki değişikliklere yanıt vermesine yardımcı olur.

Kompakt Pano Yapısı

Yalnızca 34 mm x 20 mm boyutları ve toplam 15,5 mm yüksekliğiyle ATC-M1, kompakt termal kontrol düzeneklerine uygundur. Küçük form faktörü, mevcut iç alanın sınırlı olduğu minyatür optik, algılama ve elektronik yapılarla özellikle ilgilidir.

TEC Çıkış Kontrolü

Kontrolör termoelektrik soğutma bileşenleriyle çalışacak şekilde tasarlanmıştır. Maksimum TEC akımı 2,5A'dır, maksimum TEC voltajı ise 5V beslemede 4,3V veya 3,3V beslemede 2,5V'dur. Bu tanımlanmış sınırlar, kontrolörün ilgili TEC sistemiyle eşleştirilmesi için açık bir temel sağlar.

Sıcaklık Geri Bildirimi

Sıcaklık ölçümü ve geri bildirim için 10K NTC sensörü kullanılır. Belirtilen sıcaklık kontrol stabilitesi 0,001 derece C'dir ve küçük sıcaklık değişimlerinin sıcaklığa duyarlı bileşenlerin çalışma koşullarını etkileyebildiği uygulamalar için gereken hassasiyeti sağlar.

Teknik Veriler

Tasarım Karşılaştırması

Uygulama Alanları

1. Fotonik: X-Meritan, dedektör soğutması da dahil olmak üzere fotonik uygulamalarını tanımlar. Kompakt kontrolör yapısı ve sıcaklık geri besleme fonksiyonu, küçük termoelektrik soğutma düzenekleri için uygun bir kontrol elemanı sağlar.

2. Telekomünikasyon: Şirketin uygulama aralığı telekom bileşenlerinin termal stabilizasyonunu ve soğutulmasını içerir. Hassas sıcaklık düzenlemesi, kompakt termal yönetim mimarilerine dahil edilebilir.

3. Tıbbi Ekipman: X-Meritan, tıp alanındaki PCR amplifikatörlerini ve sıcaklıkla ilgili uygulamaları listeler. Sıcaklık kontrolü, çalışma koşullarının kontrollü termal ortamlara bağlı olduğu sistemlerin önemli bir parçasıdır.

4. Havacılık ve Uzay Algılama: Şirketin havacılık ve uzay uygulamaları buz algılama sensörlerini, ısı akışı sensörlerini ve IR sensörlerini içerir. Kompakt termal kontrol bileşenleri sıcaklığa duyarlı algılama sistemlerinin bir parçasını oluşturabilir.

5. Otomotiv Elektroniği: X-Meritan ayrıca LiDAR, AR ve dedektörler için termal stabilizasyonu tanımlayarak kompakt termoelektrik kontrolün otomotiv ve elektronik algılama uygulamalarına uygunluğunu genişletir. Kısa Döngü PID'li ATC-M1 Sıcaklık Kontrol Cihazı, kontrol edilen nesnenin küçük bir termal kütleye sahip olduğu kompakt termal yönetim mimarileri için düşünülebilir.

Sistem Entegrasyonu

1. TEC Elektrik Sınırları: Kısa Döngü PID'li ATC-M1 Sıcaklık Kontrol Cihazı, belirtilen maksimum voltaj ve akım değerleri dahilinde çalışır.

2. Sıcaklık Geri Bildirimi: 10K NTC girişi, kontrol sistemi için sıcaklık geri bildirimi yolunu sağlar.

3. Sıcaklık Aralığı: Varsayılan sıcaklık kontrol aralığı +10 ila +40 derece C'dir ve fabrika varsayılan sıcaklığı 25 derece C'dir.

4. Çıkış Ayarları: Fabrika varsayılan maksimum çıkış voltajı 2,0V, fabrika varsayılan maksimum çıkış akımı ise 1,0A'dır.

5. Ayarlama Yöntemi: W9 potansiyometresi aracılığıyla sıcaklık ayarı yapılabilir ve analog sıcaklık girişi de desteklenir.

6. Ürün Konfigürasyonu: Farklı konfigürasyon gerektiren uygulamalar için X-Meritan, ürünlerin çizimlere veya numunelere göre üretilebileceğini belirtmektedir. Hizmet süreci, erken aşama iletişimini, numune onayını ve onay sonrası üretimi içerir.

X-Meritan Yeteneği

ATC-M1, X-Meritan'ın termoelektrik malzemeleri, termoelektrik soğutucuları, TEC düzeneklerini, NTC bileşenlerini ve sıcaklık kontrol cihazlarını kapsayan termoelektrik teknoloji portföyünün bir parçasıdır. Bu ürün yapısı, sıcaklık kontrol panosunu kompakt termal yönetim sistemlerinde kullanılan termoelektrik bileşenlere ve algılama elemanlarına bağlar.

Komple Termoelektrik Teknoloji Zinciri

X-Meritan'ın yetenekleri termoelektrik malzeme geliştirmeyi, temel bileşen özelleştirmesini ve ısı dağıtımı çözüm tasarımını kapsamaktadır. ATC-M1 için bu teknik kapsam doğrudan TEC çıkış kontrolü, NTC sıcaklık geri bildirimi ve kompakt elektronik ve optik düzeneklerin termal yönetim gereksinimleriyle ilgilidir.

5 Başlıca Uygulama Alanı

X-Meritan beş ana alandaki uygulamaları raporlamaktadır: fiber optik iletişim, endüstriyel tıbbi ekipman, akıllı otomotiv elektroniği, tüketici elektroniği ve araştırma kurumları. Bu uygulama alanları, özellikle kompakt termoelektrik soğutmanın ve kontrollü çalışma sıcaklıklarının gerekli olduğu durumlarda ATC-M1 için ilgili teknik altyapıyı sağlar.

Fortune 500 Şirket İşbirliği

X-Meritan, Fortune 500 şirketleri ve birçok ulusal anahtar laboratuvarla işbirliği yaptığını belirtiyor. Bu deneyim, özel elektronik ve termal yönetim sistemlerinde kullanılan termoelektrik bileşenlerin ve sıcaklık kontrol teknolojilerinin geliştirilmesi ve uygulanmasıyla ilgilidir.

Çoklu Üretim Süreçleri

X-Meritan tarafından listelenen üretim ekipmanları arasında kalay daldırma fırınları, titreşimli kalıp makineleri, kaynak makineleri, fırınlar, dağıtım makineleri, otomatik kapatma makineleri, yeniden akışlı lehimleme ekipmanları ve tam otomatik baskı makineleri yer alıyor. Bu üretim süreçleri termoelektrikle ilgili bileşenlerin ve elektronik sıcaklık kontrol ürünlerinin üretimini destekler.

%55 Avrupa Pazar Dağılımı

X-Meritan, uluslararası pazar dağılımının %55'ini Avrupa'nın, %15'ini Kuzey Amerika'nın, %15'ini Güneydoğu Asya'nın ve %15'ini diğer pazarların oluşturduğunu bildirdi. Uluslararası uygulama geçmişi, şirketin farklı teknik ortamlar için termoelektrik ve sıcaklık yönetimi ürünleri sağlama konusundaki deneyimini desteklemektedir.

6. Entegre Termal Çözüm Desteği

Bireysel sıcaklık kontrol bileşenlerinin ötesinde X-Meritan, ısı dağıtımı çözümü tasarımı ve ürün seçimi desteği sağlar. Bu, Kısa Döngü PID'li ATC-M1 Sıcaklık Kontrol Cihazının izole bir kontrol panosu yerine ilgili termoelektrik soğutucu, NTC bileşeni ve termal yönetim gereksinimleriyle birlikte değerlendirilmesine olanak tanır.

SSS

S: ATC-M1 ne tür sıcaklık sensörü kullanıyor?

C: Sıcaklık ölçümü ve geri bildirim için 10K NTC sıcaklık sensörü kullanır.

S: Sıcaklık kontrol kararlılığı nedir?

A: Belirtilen sıcaklık kontrol kararlılığı 0,001 derece C'dir.

S: Maksimum TEC akımı nedir?

C: Maksimum TEC akımı 2,5A'dır.

S: Kontrolörün boyutu nedir?

C: Kısa Döngü PID'li ATC-M1 Sıcaklık Kontrol Cihazının kart boyutları 34 mm x 20 mm olup toplam yüksekliği 15,5 mm'dir.

S: Varsayılan sıcaklık ayarı nedir?

C: Fabrika varsayılan ayar sıcaklığı 25 derece C'dir ve varsayılan kontrol aralığı +10 ila +40 derece C'dir.

S: X-Meritan çizimlere veya numunelere göre ürünler geliştirebilir mi?

C: Evet. X-Meritan, üretim öncesi numune onayı ile çizimlere veya numunelere göre ürün üretebildiğini belirtiyor.
