Bir tasarım mühendisi, kompakt bir tıbbi numune soğutucusunun prototipini şu şekilde kullanıyor:Termoelektrik Soğutucular. Soğuk taraf, tezgah testi sırasında birkaç dakika içinde hedef sıcaklığa ulaşır. Ancak ünite muhafazasına monte edildiğinde soğuk taraf sıcaklığı yukarı doğru kaymaya başlar ve asla dengelenmez. Mühendis TEC akımını, yalıtımı ve kontrol döngüsünü kontrol eder. Her şey doğru görünüyor. Sorun hiç de soğuk tarafta değil. Sıcak tarafta. TEC tarafından atılan ısı etkili bir şekilde uzaklaştırılmıyor ve bu ısı modül üzerinden geri iletilerek soğutma kapasitesi azalıyor. Bu, termoelektrik soğutma tasarımında en sık yapılan hatadır ve maliyetlidir. Tedarik mühendisleri ve ürün geliştiricileri için sıcak taraftaki ısı reddinin neden kritik olduğunu anlamak, çalışan bir ürün ile sahada başarısız olan bir ürün arasındaki farktır.
Bu kılavuz Termoelektrik Soğutucuları ve ilgili termal yönetim bileşenlerini tedarik eden alıcılar ve mühendisler için yazılmıştır. Bir TEC'in termal dengesini, sıcak tarafın neden soğutma performansında sınırlayıcı faktör olduğunu, soğutucu ve fan seçiminin sonucu nasıl etkilediğini, satın alma siparişine hangi spesifikasyonların dahil edilmesi gerektiğini ve tedarikçinin nasıl değerlendirileceğini açıklayacağız. Ayrıca Fuzhou X-Meritan Technology Co., Ltd.'deki fabrikamızdan ayrıntılı ürün parametreleri de sağlayacağız. İster bir içecek soğutucusu, ister bir lazer modülü, bir tıbbi cihaz veya bir elektronik mahfaza tasarlıyor olun, bu kılavuz güvenilir bir şekilde çalışan bir termoelektrik soğutma sistemi belirlemenize yardımcı olacaktır.

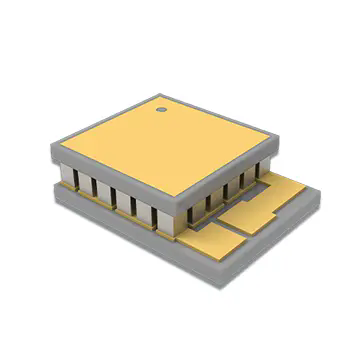

Peltier modülü olarak da bilinen Termoelektrik Soğutucu, bir elektrik akımı uygulandığında ısıyı cihazın bir tarafından diğer tarafına aktaran katı halli bir ısı pompasıdır. Modül, iki seramik alt tabaka arasına sıkıştırılmış, tipik olarak bizmut tellüridden oluşan bir dizi yarı iletken peletten oluşur. Peletlerden akım geçtiğinde, elektronlar ısıyı bir bağlantı noktasında emer ve diğer bağlantı noktasında serbest bırakır. Isıyı emen taraf soğur, ısıyı veren taraf ise ısınır. Hareketli parça, soğutucu ve kompresör yoktur. Modül kompakttır, sessizdir ve hassas bir şekilde kontrol edilebilir. Aşağıdaki tablo Termoelektrik Soğutucunun temel çalışma özelliklerini özetlemektedir.
| Parametre | Tanım | Tipik Değer |
| Çalışma Prensibi | Peltier etkisi (akım yoluyla ısı pompalama) | Katı hal, hareketli parça yok |
| Soğuk Taraf | Yükteki ısıyı emer | Ortam sıcaklığının altında sıcaklık |
| Sıcak Taraf | Ortama ısı verir | Ortamın üzerindeki sıcaklık |
| Isı Pompalı (Qc) | Soğutma kapasitesi | Modül boyutuna ve akıma bağlıdır |
| Giriş Gücü (Pin) | Tüketilen elektrik gücü | Gerilim ve akıma bağlıdır |
| Reddedilen Isı (Qh) | Qc + PIN | Her zaman Qc'den daha büyük |
| POLİS | Qc / Pin | Tipik olarak 0,3 - 0,7 |
Şu tarihte:Fuzhou X-Meritan Technology Co., Ltd.Fabrikamız çok çeşitli soğutma uygulamalarına yönelik Termoelektrik Soğutucular üretmektedir. Modülün sistemin sadece bir parçası olduğunu anlıyoruz. Sıcak taraftaki ısının atılması da aynı derecede önemlidir ve tüm termal sistemin başarı için tasarlandığından emin olmak için müşterilerimizle birlikte çalışıyoruz.
Sıcak tarafın sınırlayıcı faktör olmasının temel nedeni termodinamiğin birinci yasasıdır. Termoelektrik Soğutucu ısıyı yok etmez; onu hareket ettirir. Soğuk tarafta emilen ısı (Qc) artı modül tarafından tüketilen elektrik gücü (Pin) sıcak tarafta (Qh) reddedilmelidir. İlişki basittir: Qh = Qc + Pin. Bu, sıcak tarafın her zaman soğuk tarafın emdiğinden daha fazla reddedilecek ısıya sahip olduğu anlamına gelir. 0,5 COP değerinde çalışan tipik bir modülde, sıcak taraftan atılan ısı, soğutma kapasitesinin üç katıdır. Sıcak taraf bu ısıyı reddedemezse sıcak tarafın sıcaklığı artar. Sıcak taraf sıcaklığı arttıkça modül üzerindeki sıcaklık farkı da artar, bu da modülün soğutma kapasitesini ve verimliliğini azaltır. Aşağıdaki tablo tipik bir TEC için termal dengeyi göstermektedir.
| Parametre | Değer | Not |
| Soğutma Kapasitesi (Qc) | 50W | Soğuk tarafta emilen ısı |
| Giriş Gücü (Pin) | 100W | Modüle giden elektrik gücü |
| Reddedilen Isı (Qh) | 150W | Qc + PIN |
| POLİS | 0.5 | Qc / Pin |
| Isı Reddetme Oranı | 3:1 | Qh / Qc |
Fabrikamızda müşterilerimizin bu termal dengeyi anlamalarına yardımcı oluyoruz. Soğutma kapasitesinin sıcak taraf sıcaklığına göre nasıl değiştiğini gösteren ayrıntılı performans eğrileri sağlıyoruz. Ayrıca, sıcak tarafın gerekli ısıyı reddedebilmesini sağlamak için ısı emicinin boyutu ve fan seçimi konusunda da rehberlik sağlıyoruz. Amacımız, müşterilerimizin istenen soğuk taraf sıcaklığına güvenilir bir şekilde ulaşan bir sistem tasarlamalarına yardımcı olmaktır.
Sıcak taraftaki ısı reddi yetersiz olduğunda, bir dizi olumsuz etki ortaya çıkar. İlk etki, sıcak taraf sıcaklığındaki artıştır. Bu, modülün koruyabileceği sıcaklık farkını azaltır, bu da soğuk taraf sıcaklığının artması anlamına gelir. İkinci etki soğutma kapasitesinde azalmadır. Sıcak taraf sıcaklığı arttıkça modülün ısı pompalama yeteneği azalır. Üçüncü etki ise güç tüketimindeki artıştır. Giriş gücünü artıran soğuk taraf sıcaklığını korumak için modülün daha fazla çalışması gerekir. Dördüncü etki güvenilirliğin azalmasıdır. Yüksek sıcak taraf sıcaklıkları, modülün ve termal arayüz malzemelerinin bozulmasını hızlandırır. Aşırı durumlarda modül aşırı ısınabilir ve arızalanabilir. Aşağıdaki tablo yetersiz ısı reddinin etkilerini özetlemektedir.
| Etki | Neden | Sonuçlar |
| Sıcak Taraf Sıcaklık Artışı | Yetersiz ısı emici veya fan kapasitesi | Azaltılmış soğutma performansı |
| Soğutma Kapasitesi Düşüşü | Artan sıcaklık farkı | Soğuk taraf hedef sıcaklığa ulaşamıyor |
| Güç Tüketimi Artışı | Modül telafi etmek için daha çok çalışıyor | Daha yüksek işletme maliyeti, reddedilecek daha fazla ısı |
| Modül Bozulması | Peletler ve lehim bağlantılarındaki termal stres | Azalan ömür, erken arıza |
| Termal Arayüz Arızası | Yüksek sıcaklık termal gresi bozar | Artan termal direnç, daha fazla performans kaybı |
X-Meritan'da, bir sistemin TEC'in yetersiz olması nedeniyle değil, ısı reddinin yetersiz olması nedeniyle başarısız olduğu birçok durum gördük. Isı emiciler, fanlar ve termal arayüz malzemeleri de dahil olmak üzere eksiksiz termal çözümler sunarak bu sorunları önlemek için müşterilerimizle birlikte çalışıyoruz. Mühendislik ekibimiz gerekli ısı atma kapasitesini hesaplamanıza ve doğru bileşenleri seçmenize yardımcı olabilir.
Doğru ısı atma sistemini belirlemek sistematik bir yaklaşım gerektirir. İlk adım reddedilecek toplam ısının (Qh) belirlenmesidir. Bu, soğutma kapasitesinin (Qc) ve giriş gücünün (Pin) toplamıdır. İkinci adım, izin verilen maksimum sıcak taraf sıcaklığının belirlenmesidir. Bu genellikle ortam sıcaklığı artı soğutucudaki sıcaklık artışıdır. Üçüncü adım, mevcut hava akışında gerekli sıcaklık artışını sağlayabilecek termal dirence sahip bir soğutucu seçmektir. Dördüncü adım, yeterli hava akışı ve statik basınç sağlayan bir fan seçmektir. Beşinci adım, modül ile ısı emici arasındaki temas direncini en aza indiren bir termal arayüz malzemesi seçmektir. Aşağıdaki tablo spesifikasyon sürecini özetlemektedir.
| Adım | Aksiyon | Anahtar Parametre |
| 1 | Reddedilecek toplam ısıyı belirleyin | Qh = Qc + Pin |
| 2 | İzin verilen sıcak taraf sıcaklığını belirleyin | Th = Tamb + ΔT |
| 3 | Isı emici termal direncini seçin | Rth = ΔT / Qh |
| 4 | Fan hava akışını ve statik basıncı seçin | CFM, Pa |
| 5 | Termal arayüz malzemesini seçin | Isı iletkenliği (W/m·K) |
Fabrikamızda Termoelektrik Soğutucular için komple termal çözümler sunmaktayız. Optimize edilmiş kanat geometrisine sahip ısı emiciler, düşük gürültülü ve yüksek hava akışına sahip fanlar ve yüksek iletkenliğe sahip termal arayüz malzemeleri sağlayabiliriz. Mühendislik ekibimiz spesifikasyon sürecine yardımcı olabilir ve uygulamanız için ayrıntılı termal hesaplamalar sağlayabilir.
Termoelektrik Soğutucular ve termal yönetim bileşenleri tedarikçisini değerlendirmek, ürün kalitesine, termal uzmanlığa, test kapasitesine ve teknik desteğe odaklanmayı gerektirir. Tedarikçinin tutarlı performansa sahip modüller üretme kabiliyetine sahip olması gerekir. Isıl sistem tasarımı konusunda uzmanlığa sahip olmaları gerekmektedir. Yük altında modül ve sistemleri test edebilecek donanıma sahip olmaları gerekmektedir. Ve doğru bileşenleri seçmenize yardımcı olacak teknik destek sağlamaları gerekir. Aşağıdaki tablo bu değerlendirme kriterlerini özetlemektedir.
| Değerlendirme Kriteri | Nelere Bakılmalı? | Neden Önemlidir? |
| Modül Kalitesi | Tutarlı performans, güvenilirlik testi | Modülün spesifikasyonları karşıladığından emin olur |
| Termal Uzmanlık | Sistem tasarım yeteneği, termal simülasyon | Sistemin tamamının çalışmasını sağlar |
| Test Yeteneği | Yük altında performans testi, ömür testi | Performansı ve güvenilirliği doğrular |
| Teknik Destek | Uygulama mühendisliği, termal hesaplamalar | Doğru bileşenlerin seçilmesine yardımcı olur |
| Teslimat Performansı | Zamanında teslimat kaydı, envanter yeteneği | Üretim hattınızın çalışır durumda kalmasını sağlar |
Fuzhou X-Meritan Technology Co., Ltd.'de fabrikamız on yıldan fazla bir süredir Termoelektrik Soğutucular ve termal çözümler üretmektedir. Termal sistem tasarımı ve testinde geniş deneyime sahibiz. ISO 9001 sertifikasına sahibiz ve tüm denetimlerin ayrıntılı kayıtlarını tutuyoruz. Teknik ekibimiz termal hesaplamalar ve bileşen seçimi konusunda yardımcı olmaya hazırdır. Sizi bu kriterlere göre bizi değerlendirmeye ve termoelektrik soğutma çözümlerinde ortağınız olarak görmeye davet ediyoruz.
Aşağıdaki tabloda Termoelektrik Soğutucularımız için temel ürün parametreleri verilmektedir. Bu modüller tüketici ürünlerinden tıbbi cihazlara kadar çeşitli soğutma uygulamaları için tasarlanmıştır. Fabrikamız aynı zamanda uyumlu soğutucular, fanlar ve termal arayüz malzemeleri de sağlayabilir.
| Parametre | Şartname Aralığı | Notlar |
| Soğutma Kapasitesi (Qc) | 10W - 200W | Modül boyutuna ve akıma bağlıdır |
| Maksimum Sıcaklık Farkı (ΔTmax) | 60°C - 75°C | Th = 27°C'de yük yok |
| Nominal Gerilim | 5V - 24V | Özel voltajlar mevcut |
| Nominal Akım | 2 A - 15 A | Modül boyutuna bağlıdır |
| POLİS | 0,3 - 0,7 | Çalışma noktasına bağlıdır |
| Modül Boyutu | 20 x 20 mm'den 62 x 62 mm'ye | Özel boyutlar mevcut |
| Isı Emici Tipi | Alüminyum ekstrüde edilmiş, yontulmuş, yapıştırılmış | Termal direnç için seçildi |
| Fan Tipi | Eksenel, üfleyici | Hava akışı ve gürültü için seçildi |
| Termal Arayüz Malzemesi | Termal gres, faz değişimi, ped | İletkenlik ve kalınlık için seçilmiştir |
| Adedi | 100 adet | Büyük siparişler için pazarlık yapılabilir |
| Kurşun zamanı | 2 - 4 hafta | Miktar ve özelleştirmeye bağlıdır |
Fabrikamızda bu özellikleri ve daha fazlasını karşılayacak Termoelektrik Soğutucularımızı üretmekteyiz. Soğutma kapasitesini, voltajı, akımı ve boyutu özel gereksinimlerinize uyacak şekilde özelleştirebiliriz. Ayrıca ısı emiciler, fanlar ve termal arayüz malzemeleri de dahil olmak üzere eksiksiz termal çözümler sunuyoruz. Amacımız müşterilerimize güvenilir, yüksek performanslı soğutma çözümleri sunmaktır.
Soru 1: Bir TEC'in sıcak tarafında ne kadar ısı reddedilmelidir?
Cevap: Sıcak taraftan atılan ısı (Qh), soğutma kapasitesi (Qc) ile giriş gücünün (Pin) toplamıdır. 0,5 COP değerinde çalışan bir modül için atılan ısı, soğutma kapasitesinin üç katıdır. Bu, her watt soğutma için üç watt ısının uzaklaştırılması gerektiği anlamına gelir. Sıcak taraf bu ısıyı reddedemezse modülün performansı düşecektir. Mühendislik ekibimiz uygulamanız için tam Qh değerini hesaplayabilir.
Soru 2: Çok küçük bir ısı emici kullanırsam ne olur?
Cevap: Isı emici çok küçükse termal direnci çok yüksek olacak ve sıcak taraf sıcaklığı artacaktır. Bu, soğutma kapasitesini azaltır ve güç tüketimini artırır. Aşırı durumlarda modül aşırı ısınabilir ve arızalanabilir. Isı emiciyi daima reddedilecek toplam ısıya ve izin verilen sıcaklık artışına göre boyutlandırın. Fabrikamız uygulamanız için doğru ısı emiciyi seçmenize yardımcı olabilir.
Soru 3: Isı reddini iyileştirmek için fan kullanabilir miyim?
Cevap: Evet, bir fan, ısı emici üzerindeki hava akışını artırarak ısı reddini önemli ölçüde iyileştirebilir. Zorlanmış konveksiyon, ısı emicinin termal direncini azaltır ve bu da sıcak taraf sıcaklığını düşürür. Fan, soğutucu tasarımı için yeterli hava akışı ve statik basınç sağlayacak şekilde seçilmelidir. Termoelektrik Soğutucular için uyumlu fan ve soğutucu kombinasyonları sunuyoruz.
Soru 4: Bir TEC için en iyi termal arayüz malzemesi hangisidir?
Cevap: En iyi termal arayüz malzemesi uygulamaya bağlıdır. Termal gres en düşük termal direnci sunar ancak dağınık olabilir ve zamanla kuruyabilir. Faz değiştiren malzemeler iyi performans sunar ve uygulanması daha kolaydır. Termal pedler kullanışlıdır ancak daha yüksek termal dirence sahiptir. Yüksek performanslı uygulamalar için termal gres veya faz değiştiren malzeme öneriyoruz. Teknik ekibimiz uygulamanız için en iyi malzemeyi önerebilir.
Soru 5: Isı atma sistemimin yeterli olup olmadığını nasıl anlarım?
Cevap: Isı atma sisteminizin yeterli olup olmadığını belirlemek için sıcak taraf sıcaklığını tam yük altında ölçün ve tasarım hedefiyle karşılaştırın. Sıcak taraf sıcaklığı beklenenden yüksekse ısı reddi yetersizdir. Ayrıca soğutma kapasitesini ölçebilir ve bunu performans eğrisiyle karşılaştırabilirsiniz. Kapasite beklenenden düşükse sıcak taraf sıcaklığı muhtemelen çok yüksektir. Mühendislik ekibimiz ısı reddi sorunlarını teşhis etmenize ve çözmenize yardımcı olabilir.
Sıcak taraftaki etkili ısı reddi, Termoelektrik Soğutucuların performansı ve güvenilirliği için çok önemlidir. Sıcak tarafın soğutma kapasitesi artı giriş gücünü reddetmesi gerekir; bu da genellikle soğutma kapasitesinin üç katıdır. Isı atımı yetersizse sıcak taraf sıcaklığı artar, soğutma kapasitesi düşer, güç tüketimi artar ve modül ömrü kısalır. Alıcılar ve mühendisler için bu termal dengeyi anlamak, başarılı bir termoelektrik soğutma sistemi tasarlamanın anahtarıdır. Fuzhou X-Meritan Technology Co., Ltd.'de fabrikamız, etkili ısı reddi elde etmenize yardımcı olacak uzmanlığa ve ürünlere sahiptir. Sisteminizin tasarlandığı gibi performans göstermesini sağlamak için Termoelektrik Soğutucular, soğutucular, fanlar ve termal arayüz malzemelerinin yanı sıra mühendislik desteği de sunuyoruz.
İster içecek soğutucusu, ister tıbbi cihaz, lazer modülü veya elektronik mahfaza tasarlıyor olun, gereksinimlerinizi görüşmek üzere sizi bizimle iletişime geçmeye davet ediyoruz. Örnekler, termal hesaplamalar ve özelleştirilmiş çözümler sağlayabiliriz. Kaliteye ve müşteri memnuniyetine olan bağlılığımız bizi dünya çapındaki işletmeler için güvenilir bir ortak haline getirmiştir.
Fuzhou X-Meritan Technology Co., Ltd. ile bugün iletişime geçinTermoelektrik Soğutucu gereksinimlerinizi tartışmak ve termal çözümlerimizin soğutma performansınızı nasıl artırabileceğini keşfetmek için.
