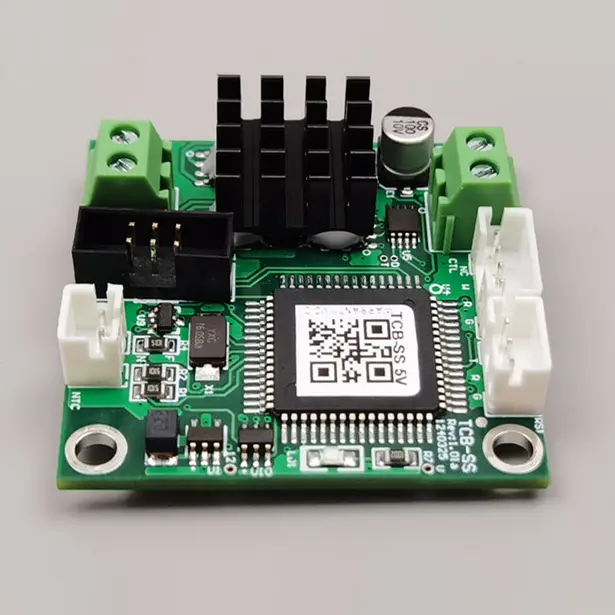

X-Meritan, fotonik ve mikroelektronik ambalajlamanın sıkı soğutma ihtiyaçlarını karşılamak üzere Mikro TEC'ler için kompakt TCB-SA Sıcaklık Kontrol Cihazını sağlar. Üst düzey özel bir TEC yönetim IC'si etrafında inşa edilen bu kart, aralıklı darbeler yerine DC tahrikli akım sağlayarak tamamen dalgalanmasız bir termal ortam yaratır. 10kΩ NTC termistörlerle doğal olarak arayüz oluşturacak şekilde tasarlanan TCB-SA, −20°C'den +100°C'ye kadar geniş bir kontrol aralığı boyunca hedef sıcaklıkları 0,01°C hassasiyetle korur.
Geleneksel PWM (Darbe Genişliği Modülasyonu) denetleyicileri, ultra küçük TEC elemanlarında termal döngü yorgunluğu, elektriksel gürültü ve mikro kırılmalar oluşturan agresif voltaj anahtarlama özelliğini sunar. Mikro TEC'ler için TCB-SA Sıcaklık Kontrol Cihazı, hassas mikro soğutucuları korurken aynı zamanda alt derece kararlılığını kilitlemek için temelde farklı bir mühendislik yaklaşımı benimser:
Sürekli DC Akım Dağıtımı: micro-TEC'e temiz, sürekli güç sağlar. Bu, termal değişimleri yumuşatır, hassas optik dedektörlerdeki yüksek frekanslı gürültüyü ortadan kaldırır ve TEC'in çalışma ömrünü önemli ölçüde uzatır.
Mikro Termal Kütle Optimizasyonu: Yerleşik PID algoritmaları, küçük ısı yüklerinde hızlı termal yanıt için açıkça ayarlanmıştır ve hızlı ayar noktası artışları sırasında ciddi sıcaklık aşımlarını önler.
Kanıtlanmış Lazer Düzeyinde Güvenilirlik: Milyonlarca çalışma saati boyunca tutarlı kalibrasyonu koruyan, yüksek yoğunluklu optik alıcı-vericiler ve endüstriyel lazer diyotlarda sahada test edilmiştir.
Düşük Profilli Kaplama Alanı: Kompakt form faktörü, optik alt düzeneklerin yanına doğrudan montaj yapılmasına olanak tanıyarak sinyal kablosu uzunluğunu ve sensör döngüsü gecikmelerini en aza indirir.
|
Parametre |
Şartname / Değer |
|
Kontrol Doğruluğu |
0.01°C |
|
Sıcaklık Doğruluğunu Ayarla |
0.01°C |
|
Ölçüm Aralığı |
−30°C ile +147°C arası |
|
Kontrol Sıcaklığı Aralığı |
−20°C ile +100°C arası |
|
Fabrika Varsayılan Ayar Sıcaklığı |
25°C (talep üzerine özelleştirilebilir) |
|
Maksimum TEC Çıkışı |
4,5V DC (Varsayılan) / 3,0A Maksimum Akım |
|
Kart Besleme Girişi |
5VDC |
|
Çıkış Verimliliği |
>90 |
|
Desteklenen Sensör |
10K NTC Termistör (Varsayılan B=3950) |
|
Fiziksel Boyutlar |
60mm(U)×42mm(G)×23mm(Y) |
|
Levha Kalınlığı / Açıklığı |
1,5 mm Kart / Maksimum 3 mm Pim Açıklığı Aşağıda |
• Lazer Diyot Stabilizasyonu Fiber lazerlerde, pompa lazerlerinde ve gaz algılayan lazer diyotlarda dalga boyu kaymasını ve optik güç dalgalanmasını önler.
• Yüksek Hassasiyetli Optik Sensörler Düşük sinyalli optik ortamlarda karanlık akımı ve termal gürültüyü en aza indirmek için fotodiyot dizilerini, spektrometreleri ve APD'leri dengeler.
• Yarı İletken ve Kuantum Araştırması Derecenin altında doğruluk gerektiren, alanı kısıtlı laboratuvar test fikstürlerinde mikro ölçekte nokta soğutma sağlar.
Özel Şirket İçi Üretim: SMT bileşeninin yerleştirilmesinden son termal teste kadar doğrudan gözetim, üniteden üniteye tutarlılığı garanti eder.
Uygulama Mühendisliği Desteği: Ekibimiz termal döngü modelleme, sensör yerleştirme optimizasyonu ve özel ayar noktası programlama konularında doğrudan yardımcı olur.
Yüksek Verimli Mimari: %90'ın üzerinde güç dönüştürme verimliliği sunarak kapalı müşteri muhafazalarında dahili kart ısı üretimini en aza indirir.
Mikro ölçekli TEC'ler son derece ince eleman kesitlerine sahiptir. PWM gücü, yarı iletken çiftleri sıcak ve soğuk arasında hızlı bir şekilde döngüye sokarak zamanla bağlantı noktalarını bozan CTE (Termal Genleşme Katsayısı) uyumsuzluk stresine neden olur. TCB-SA'nın sürekli DC sürücüsü, mekanik çevrim yorgunluğunu tamamen ortadan kaldırır.
Evet. Fabrika varsayılan hedefi 25°C iken X-Meritan, optik paket gereksinimlerinize göre üretim sırasında özelleştirilmiş varsayılan sıcaklık ayar noktalarını ürün yazılımına aktarabilir.
Kart, −20∘C ila +100∘C kontrol aralığında hızlı termal tepki ve yüksek hassasiyet sunan standart 10kΩ NTC termistörler (B değeri=3950) için fabrikada kalibre edilmiştir.
Evet. Özel sürücü IC'si, hem aktif soğutma hem de ısıtma sağlamak için mevcut yönü yerel olarak yönetir ve ortam sıcaklığı dalgalanmalarından bağımsız olarak ayar noktası stabilitesini ±0,01∘C dahilinde tutar.
