X-meritanhavacılık, tıbbi ekipman, endüstriyel elektronik, iletişim sistemleri ve hassas sıcaklık kontrol uygulamaları için Termoelektrik Soğutuculu Montajlar üretmektedir. Meclisler bütünleşiyortermoelektrik soğutma elemanları, özelleştirilmiş yapılarSabit sıcaklık kontrolü gerektiren kompakt cihazlar için elektrik bağlantıları ve termal yönetim tasarımları.
Termoelektrik malzeme geliştirme, temel bileşen özelleştirme ve yarı iletken soğutma üretimini kapsayan yeteneklere sahip X-meritan, hassas termal düzenleme, güvenilir ısı transferi ve özelleştirilmiş mekanik entegrasyon gerektiren uygulamalar için entegre TEC düzenekleri geliştirir.
Termoelektrik elemanları mekanik yapılar, elektrik arayüzleri ve özelleştirilmiş ambalaj tasarımlarıyla birleştiren entegre yarı iletken soğutma üniteleridir.
Ek montaj yapıları ve sistem entegrasyonu gerektiren bağımsız TEC modülleriyle karşılaştırıldığında bu düzenekler, soğutma bileşenlerini ve destek yapılarını birleşik bir tasarımda birleştirerek onları sıkı alan ve termal gereksinimlere sahip kompakt elektronik cihazlar için uygun hale getirir.
X-meritan, kompakt sensörler ve alanı sınırlı cihazlar için Mikro-termoelektrik Soğutuculu Düzenekler, lazer diyot muhafazaları ve TO-kutu paketleme için Termoelektrik Soğutuculu Özelleştirilmiş Başlıklar ve endüstriyel, tıbbi, iletişim ve araştırma ekipmanları için entegre TEC yapıları dahil olmak üzere uygulama gereksinimlerine göre farklı montaj yapıları geliştirir.
X-meritan, kurulum alanı, termal performans gereksinimleri ve mekanik entegrasyon koşullarına bağlı olarak özelleştirilmiş montaj konfigürasyonları sağlar.
|
Montaj Tipi |
Ana Özellikler |
Tipik Uygulamalar |
|

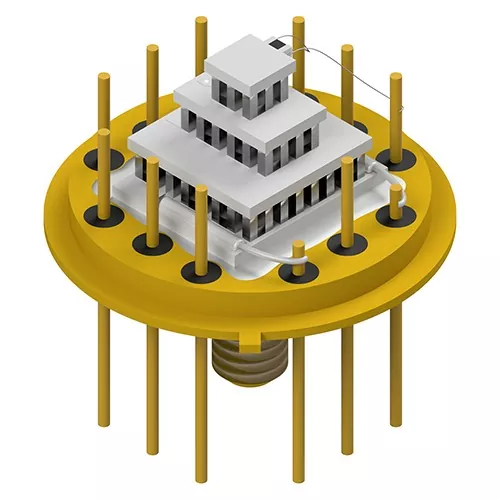

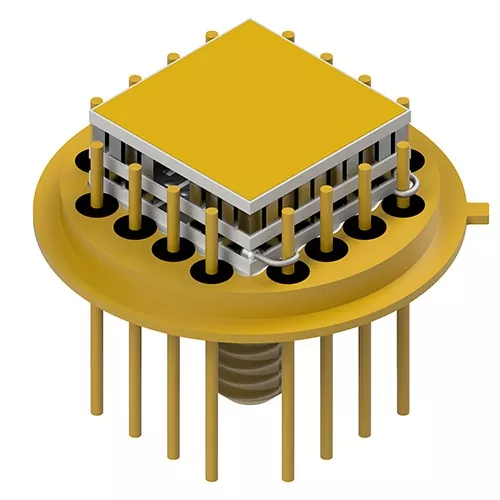

Mikro Termoelektrik Soğutuculu Montajlar |
Sınırlı kurulum alanı ve kompakt termal kontrol sistemleri için minyatürleştirilmiş bir yapıyla tasarlanmıştır. |
Sensörler, minyatürleştirilmiş problar, yüksek yoğunluklu elektronik cihazlar. |
|

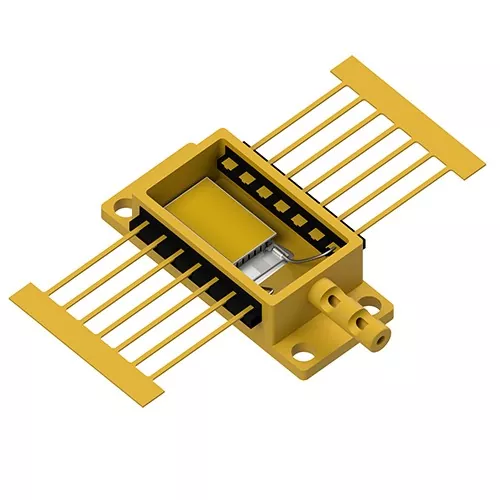

Termoelektrik Soğutuculu Özelleştirilmiş Başlıklar |
Lazer diyot muhafazalarına ve TO-can tarzı ambalaj yapılarına entegrasyon için geliştirildi. |
Lazer sistemleri ve optik iletişim bileşenleri. |
|
Özelleştirilmiş TEC Montajları |
İstenilen boyutlara, güç özelliklerine ve termal performans hedeflerine göre üretilir. |
Endüstriyel ekipmanlar, tıbbi cihazlar ve araştırma sistemleri. |
Ek mekanik tasarım ve kurulum süreçleri gerektiren ayrı TEC bileşenleriyle karşılaştırıldığında entegre düzenekler, soğutma ve montaj işlevlerini tek bir ünitede birleştirerek yapısal karmaşıklığı azaltır.
X-meritan, uygun sıcaklık kontrol sistemleriyle birleştirildiğinde ±0,1°C'lik termal düzenleme doğruluğunu destekler. Bu termal kararlılık, sıcaklığa duyarlı bileşenler için tutarlı çalışma koşullarının korunmasına yardımcı olur ve sıcaklık dalgalanmalarının neden olduğu performans değişikliklerini azaltır.
X-meritan, kurulum alanının sınırlı olduğu elektronik sistemler için kompakt TEC düzenekleri geliştirmektedir. Entegre yapı, mekanik tasarımda esnekliği korurken soğutma bileşenlerinin ısıya duyarlı cihazlara daha yakın konumlandırılmasına olanak tanır.
Isı transfer bileşenleri için ek alan gerektiren geleneksel soğutma yapılarıyla karşılaştırıldığında termoelektrik düzenekler, yüksek yoğunluklu elektronik mimariler için daha kompakt bir entegrasyon yaklaşımı sağlar.
Termoelektrik Soğutuculu düzenekler sıcaklık değişimine, neme, toza ve diğer çevresel faktörlere maruz kalan uygulamalar için tasarlanmıştır.
Montaj yapısı -40°C ila 85°C arasındaki çalışma ortamlarını destekler ve dahili bileşenleri neme, toza ve kimyasal kirlenmeye karşı korumak için IP68 standardı sızdırmazlık teknolojisini içerir. Elektrik bağlantı yapıları, titreşim ve termal döngü koşulları altında stabiliteyi koruyacak şekilde tasarlanmıştır.
Termal arayüz performansı, ısı transfer verimliliğini ve çalışma stabilitesini doğrudan etkiler. Kötü temas koşulları, montajın yanlış hizalanması, malzeme gerilimi veya çevre kirliliği termal direnci artırabilir ve soğutma etkinliğini azaltabilir.
X-meritan, bu riskleri termal-mekanik simülasyon, otomatik kaynak ve elektrik bağlantı süreçleri, sızdırmazlık teknolojileri ve ISO 9001:2015 tabanlı üretim kontrolleri ile optimize edilmiş mikron düzeyinde bileşen yerleştirme yoluyla kontrol eder.
Tekrarlanan sıcaklık değişiklikleri, farklı malzemelerin farklı oranlarda genleşip büzülmesi nedeniyle mekanik stres yaratabilir. Hassas elektronik sistemlerde kontrolsüz termal döngü, elektrik bağlantılarını ve uzun vadeli bileşen stabilitesini etkileyebilir.
Termoelektrik Soğutuculu X-meritan Tertibatları, kontrollü montaj süreçlerini, azaltılmış temas direnciyle optimize edilmiş elektrik bağlantılarını ve termal şok döngüsü, neme maruz kalma testi ve uzun vadeli performans değerlendirmesini içeren güvenilirlik değerlendirmelerini içerir.

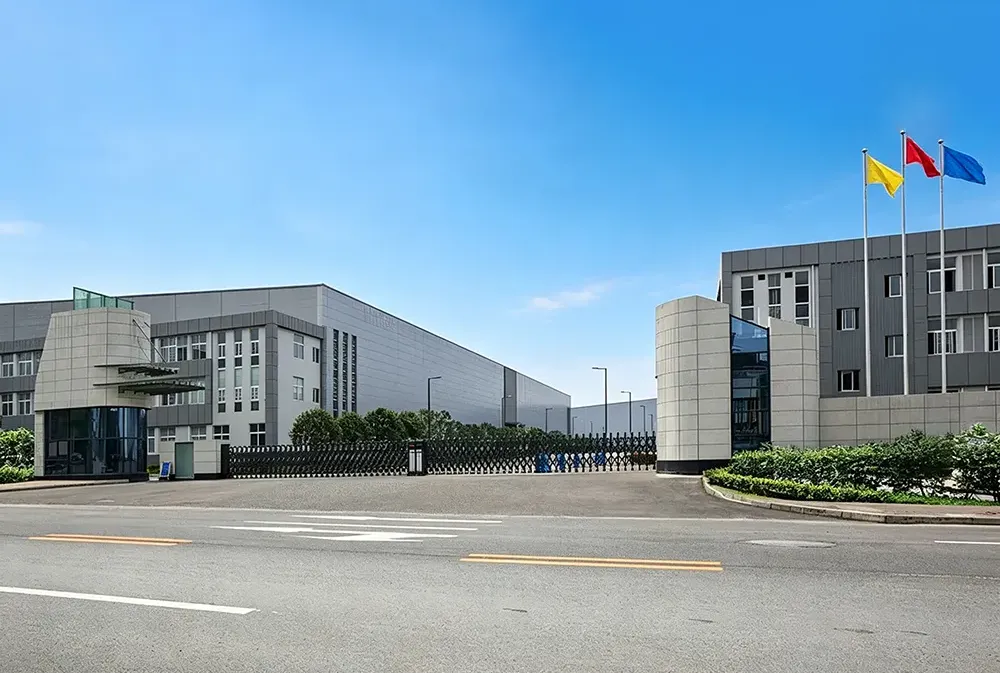

X-meritan üretimi, termoelektrik malzeme geliştirmeyi, bileşen özelleştirmeyi, montaj işlemeyi ve termal çözüm tasarımını kapsar.
Üretim hattında kalay daldırma fırınları, titreşimli kalıp makineleri, kaynak ekipmanları, fırınlar, dağıtım makineleri, otomatik kapatma makineleri, kesme makineleri, yeniden akışlı lehimleme ekipmanı ve tam otomatik baskı makineleri bulunmaktadır.
Üretim süreçleri ISO 9001:2015 kalite yönetimi gerekliliklerine uygundur. Kalite doğrulaması, termal şok döngü testlerini, kontrollü neme maruz kalma testlerini, uzun vadeli güvenilirlik değerlendirmelerini ve elektrik bağlantısı ve performans denetimini içerir.
X-meritan, montaj boyutları, mekanik yapılar, elektrik bağlantı konfigürasyonları, güç özellikleri, termal performans hedefleri ve entegrasyon yöntemleri dahil olmak üzere belirli yapısal ve termal gereksinimlere göre TEC montajlarını geliştirir.
Geliştirme süreci, farklı ekipman yapılarıyla uyumluluğu sağlamak için tasarım değerlendirmesini, prototip optimizasyonunu ve üretim hazırlığını kapsar.
Termoelektrik Soğutuculu X-meritan Düzenekleri, yarı iletken termal yönetim ve kararlı sıcaklık kontrolü gerektiren sistemlerde kullanılır.
Düzenekler, hassas elektronikler için sabit sıcaklık koşullarının gerekli olduğu uydu elektronik bileşenlerinde, yüksek frekanslı iletişim ekipmanlarında ve iletişim baz istasyonu sistemlerinde uygulanır.
Düzenekler, teşhis görüntüleme ekipmanlarında, laboratuvar analiz cihazlarında ve ekipmanın çalışma stabilitesini korumak için tutarlı sıcaklık kontrolü gerektiren hassas tıbbi sistemlerde kullanılır.
Düzenekler, sıcaklığa bağlı performans değişimini azaltmak için termal yönetimin gerekli olduğu yüksek güçlü lazer sistemlerinde, endüstriyel kontrol ekipmanlarında ve hassas elektronik cihazlarda uygulanır.
Düzenekler deneysel termal kontrol sistemlerinde, yüksek yoğunluklu elektronik mimarilerde ve kompakt ve hassas sıcaklık yönetimi gerektiren özelleştirilmiş yarı iletken soğutma uygulamalarında kullanılır.
