Kompakt bir tıbbi analiz cihazı tasarlayan bir mühendisin, numune odasını 35°C'lik bir ortam ortamında 15°C'de tutması gerekir. Muhafaza küçüktür, güç bütçesi sınırlıdır ve soğutma sistemi için kullanılabilir alan minimum düzeydedir. Mühendis, termoelektrik soğutucunun veya TEC'in bu uygulama için doğru teknoloji olduğunu biliyor. Peki hangi TEC? Cevap genellikle çok gelişigüzel tahmin edilen bir sayıya bağlıdır: gerekli soğutma yükü. Soğutma yükü hafife alınırsa TEC ayar noktasını tutamaz. Fazla tahmin edilirse TEC aşırı büyük, verimsiz ve pahalı olacaktır. Soğutma yükünün doğru hesaplanması, uygulamanın gereksinimlerini gereksiz maliyet veya karmaşıklık olmadan karşılayan bir termoelektrik soğutucu seçmenin ilk adımıdır.
Bu kılavuz, satın alma mühendisleri, tasarım mühendisleri ve ürün özelliklerini belirtmesi gereken alıcılar için yazılmıştır.termoelektrik soğutucularsoğutma uygulamaları için. Soğutma yükünün bileşenlerini, her bir bileşeni hesaplama yöntemlerini, mahfazadaki termal direncin rolünü, TEC performans katsayısının (COP) etkisini ve bir tedarikçiyi değerlendirme kriterlerini açıklayacağız. Ayrıca Fuzhou X-Meritan Technology Co., Ltd.'deki fabrikamızdan ayrıntılı ürün parametreleri de sağlayacağız. İster tıbbi bir cihazı, ister lazer diyotu, pil takımını, ister kompakt bir muhafazayı soğutuyor olun, bu kılavuz soğutma yükünü doğru bir şekilde hesaplamanıza ve uygulamanız için doğru termoelektrik soğutucuyu seçmenize yardımcı olacaktır.
Soğutma yükü, istenen sıcaklığı korumak için muhafazadan veya soğutulan nesneden uzaklaştırılması gereken toplam ısı miktarıdır. Aktif ısı yükünün, pasif ısı yükünün ve güneş ışınımı veya yoğuşma gibi ek ısı kaynaklarının toplamıdır. Soğutma yükü watt cinsinden ifade edilir. Termoelektrik soğutucu için soğutma yükü, belirli çalışma koşullarında gerekli ısı pompalama kapasitesidir (Qc). TEC, gerçek ortam sıcaklığı ve ayar noktasındaki Qc'si, uygun bir güvenlik payı ile soğutma yükünden daha büyük olacak şekilde seçilmelidir. TEC'in Qc'si soğutma yükünden düşükse muhafaza ayar noktasına ulaşmayacaktır. TEC'in Qc'si soğutma yükünden çok daha büyükse, TEC aşırı boyutlandırılacak ve daha düşük bir verimlilikle çalışacaktır.
Soğutma yükü hesaplaması TEC seçiminin temelidir çünkü gerekli Qc'yi belirler ve bu da TEC'in boyutunu, güç tüketimini ve maliyetini belirler. Küçük bir tıbbi cihaz, kompakt bir TEC gerektiren 10 W soğutma yüküne sahip olabilir. Bir batarya termal yönetim sistemi, daha büyük bir TEC veya bir dizi TEC gerektirecek şekilde 200 W'lık bir soğutma yüküne sahip olabilir. Aşağıdaki tablo soğutma yükünün üç ana bileşenini ve bunların tipik kaynaklarını özetlemektedir.
| Bileşen | Kaynak | Tipik Büyüklük |
| Aktif Isı Yükü | Elektronik bileşenler, sensörler, motorlar, lazerler | 1 W ila 200 W |
| Pasif Isı Yükü | Muhafaza duvarlarından iletim, konveksiyon, radyasyon | 5 W ila 50 W |
| Ek Isı Kaynakları | Güneş radyasyonu, yoğunlaşma, harici ısı kaynakları | Değişken |
| Toplam Soğutma Yükü | Tüm bileşenlerin toplamı | TEC Kalite Kontrol gereksinimini belirler |
Şu tarihte:Fuzhou X-Meritan Technology Co., Ltd.Fabrikamız çok çeşitli soğutma uygulamalarına yönelik termoelektrik soğutucular tasarlayıp üretmektedir. TEC'i seçmeden önce soğutma yükü hesaplamasının doğru olduğunu doğrulamak için müşterilerimizle birlikte çalışıyoruz. Mühendislik ekibimiz hesaplamaya yardımcı olabilir ve her uygulama için uygun güvenlik marjı konusunda rehberlik sağlayabilir.
Aktif ısı yükü, muhafazanın içindeki elektrikle çalışan bileşenlerin ürettiği ısıdır. Bu bileşenler arasında elektronik devreler, sensörler, motorlar, lazerler, LED ışıklar ve elektrik enerjisini ısıya dönüştüren diğer cihazlar bulunabilir. Aktif ısı yükü, muhafaza içinde çalışan tüm bileşenlerin güç tüketiminin toplanmasıyla hesaplanır. %100 verimli olmayan bir bileşen için üretilen ısı, güç girişi eksi yararlı iş çıkışına eşittir. Çoğu elektronik sistemde elektrik gücünün neredeyse tamamı ısıya dönüştürülür, dolayısıyla aktif ısı yükü yaklaşık olarak toplam güç tüketimine eşittir. Aşağıdaki tablo aktif ısı yükünü hesaplamak için bir çalışma sayfası sunmaktadır.
| Bileşen | Güç Tüketimi (W) | Isı Dağılımı (W) | Notlar |
| Denetleyici Kartı | 5W | 5W | Tüm güç ısı olarak dağıldı |
| Sensör Modülü | 2W | 2W | Sürekli çalışma |
| Lazer Diyot | 3W | 2,5W | 0,5 W ışık olarak yayılır |
| Görüntülemek | 1 W | 0,8W | 0,2 W ışık olarak yayıldı |
| Toplam Aktif Isı Yükü | 11W | 10,3W | TEC seçimi için kullanılır |
Fabrikamızda farklı aktif ısı yüklerine uyacak çeşitli soğutma kapasitelerine sahip termoelektrik soğutucular sağlıyoruz. Mühendislik ekibimiz bileşen listesini inceleyebilir ve aktif ısı yükü hesaplamasını doğrulayabilir. Aralıklı çalışma ortalama ısı yükünü azaltabileceğinden müşterilerimizin bileşenlerin görev döngüsünü de dikkate almalarını öneririz.
Pasif ısı yükü, muhafazaya dış ortamdan duvarlar, kapak ve herhangi bir açıklık yoluyla giren ısıdır. Ortam ortamı ile muhafaza içi arasındaki sıcaklık farkından kaynaklanır. Pasif ısı yükü Q = U × A × ΔT formülü kullanılarak hesaplanır; burada U mahfazanın genel ısı transfer katsayısıdır, A mahfazanın yüzey alanıdır ve ΔT ortam ile iç kısım arasındaki sıcaklık farkıdır. Genel ısı transfer katsayısı, duvar malzemesine, yalıtıma ve duvarın her iki tarafındaki konveksiyon koşullarına bağlıdır. İyi yalıtılmış bir muhafaza için U, 0,5 W/m²K kadar düşük olabilir. Yalıtımsız bir muhafaza için U, 5 W/m²K kadar yüksek olabilir. Aşağıdaki tablo pasif ısı yükünü hesaplamak için bir çalışma sayfası sunmaktadır.
| Parametre | Sembol | Değer | Birim |
| Genel Isı Transfer Katsayısı | U | 2.0 | W/m²K |
| Yüzey Alanı | A | 0.5 | m² |
| Sıcaklık Farkı | ΔT | 20 (35°C ortam, 15°C iç) | K |
| Pasif Isı Yükü | Q | 20 | W |
X-Meritan olarak muhafaza malzemelerimiz ve yalıtım seçeneklerimiz için termal direnç değerlerini sağlayarak müşterilerimizin pasif ısı yükünü hesaplamalarına yardımcı oluyoruz. Pasif ısı yükünü azaltmak için yansıtıcı kaplamaların ve termal bariyerlerin kullanılmasını da tavsiye ediyoruz. Amacımız, seçilen termoelektrik soğutucunun ne küçük ne de büyük olması için toplam soğutma yükünün doğru hesaplanmasını sağlamaktır.
Soğutma yükü hesaplaması, TEC ile soğutulan nesne arasındaki arayüzlerin termal direnci hesaba katılana kadar tamamlanmaz. TEC nesneyi doğrudan soğutmaz; soğuk taraftaki ısı emiciyi soğutur, bu da nesneyi iletim, konveksiyon veya radyasyon yoluyla soğutur. Her arayüz, etkili soğutma kapasitesini azaltan bir termal direnç sağlar. En yaygın arayüz kayıpları, TEC ile ısı emici arasındaki termal arayüz malzemesinin (TIM) termal direnci, ısı emicinin kendisinin termal direnci ve soğuk taraftaki ısı emiciden nesneye giden termal yolun termal direncidir. Aşağıdaki tablo, yaygın arayüz malzemeleri için tipik termal direnç değerlerini özetlemektedir.
| Arayüz | Tipik Termal Direnç | Notlar |
| Termal Gres (TEC'den Isı Emiciye) | 0,1 - 0,5 °C/W | Kalınlığa ve temas basıncına bağlıdır |
| Termal Ped (TEC'den Isı Emiciye) | 0,5 - 2,0 °C/W | Uygulaması daha kolay ama direnci daha yüksek |
| Isı Emici (Doğal Konveksiyon) | 1,0 - 5,0 °C/W | Boyuta ve kanatçık tasarımına bağlıdır |
| Isı Emici (Zorlamalı Hava) | 0,2 - 1,0 °C/W | Fan gerektirir, ancak daha düşük direnç |
| Nesneye Giden Termal Yol | 0,5 - 3,0 °C/W | Malzemeye ve geometriye bağlıdır |
Fabrikamızda termal temas için optimize edilmiş yüzey kaplamalarına sahip termoelektrik soğutucular sağlıyoruz. Müşterilerimizin arayüz kayıplarını en aza indirmelerine yardımcı olmak için termal arayüz malzemeleri ve ısı emici tasarım desteği de sunuyoruz. Amacımız, TEC'in soğutma kapasitesinin soğutulan nesneye verimli bir şekilde aktarılmasını ve böylece sistemin termal performans gereksinimlerini karşılamasını sağlamaktır.
Performans katsayısı (COP), soğutma kapasitesinin (Qc) elektrik güç girişine (Pin) oranıdır. Daha yüksek bir COP, TEC'in daha verimli olduğu ve aynı soğutma kapasitesi için daha az elektrik gücü tükettiği anlamına gelir. Termoelektrik soğutucunun COP değeri, sıcak ve soğuk taraflar arasındaki sıcaklık farkına, TEC malzemesine ve çalışma akımına bağlıdır. Sıcaklık farkı arttıkça COP düşer. Bu, yüksek sıcaklık farkı için seçilen bir TEC'in daha fazla güce ihtiyaç duyacağı ve daha fazla ısı üreteceği ve bunun da sıcak taraftaki soğutucu tarafından dağıtılması gerektiği anlamına gelir. Aşağıdaki tablo, farklı sıcaklık farklarında bir termoelektrik soğutucunun tipik COP değerlerini göstermektedir.
| Sıcaklık Farkı (ΔT) | Tipik COP | TEC Seçimi için Etkiler |
| 10 bin | 1,5 - 2,0 | Yüksek verimlilik, düşük güç tüketimi |
| 20 bin | 0,8 - 1,2 | Orta verimlilik |
| 30 bin | 0,5 - 0,8 | Daha düşük verimlilik, daha yüksek güç tüketimi |
| 40 bin | 0,3 - 0,5 | Düşük verimlilik, önemli miktarda ısı reddi |
| 50 bin | 0,2 - 0,3 | Çok düşük verimlilik, çok aşamalı TEC gerektirebilir |
X-Meritan olarak termoelektrik soğutucularımız için COP eğrilerini sağlıyoruz, böylece müşterilerimiz sıcaklık farkına göre en uygun verimlilikte çalışan TEC'i seçebiliyor. Ayrıca büyük sıcaklık farkı gerektiren uygulamalar için çok kademeli TEC'lerin kullanılmasını da tavsiye ediyoruz. Amacımız müşterilerimizin gerekli soğutma performansını mümkün olan en düşük güç tüketimiyle elde etmelerine yardımcı olmaktır.
Bir termoelektrik soğutucu tedarikçisini değerlendirmek, üretim kapasitesine, performans verilerine, kalite kontrolüne ve teknik desteğe odaklanmayı gerektirir. Tedarikçi, doğru boyutlar, doğru çift sayısı ve doğru termal performans da dahil olmak üzere gerekli spesifikasyonlara göre TEC'ler üretme kapasitesine sahip olmalıdır. Farklı sıcaklık farklarında Qc, COP, maksimum akım ve maksimum voltaj dahil olmak üzere eksiksiz performans verileri sağlamalıdırlar. Üniteden üniteye tutarlı performans sağlayan bir kalite kontrol sistemine sahip olmaları gerekir. Müşterilere soğutma yükü hesaplaması ve TEC seçimi konusunda yardımcı olmak için teknik destek sağlamaları gerekiyor. Aşağıdaki tablo bu değerlendirme kriterlerini özetlemektedir.
| Değerlendirme Kriteri | Nelere Bakılmalı? | Neden Önemlidir? |
| Üretim Yeteneği | Hassas montaj, test ekipmanları | Ürün kalitesini ve tutarlılığını sağlar |
| Performans Verileri | Farklı ΔT'de Qc, COP, Imax, Vmax | Doğru seçimi etkinleştirir |
| Kalite Kontrol | ISO 9001, %100 test | Tutarlı performans sağlar |
| Teknik Destek | Soğutma yükü hesaplaması, TEC seçimi | Doğru ürünü seçmenize yardımcı olur |
| Güvenilirlik | MTBF verileri, ömür testi | Uzun vadeli performans sağlar |
Fabrikamızda on yılı aşkın süredir termoelektrik soğutucular üretiyoruz. Her TEC'in spesifikasyonlarını karşıladığından emin olmak için hassas montaj ve test ekipmanları kullanıyoruz. Qc, COP ve maksimum derecelendirmeler de dahil olmak üzere eksiksiz performans verileri sağlıyoruz. ISO 9001 sertifikasına sahibiz ve her ünitede %100 test gerçekleştiriyoruz. Teknik ekibimiz soğutma yükü hesaplamasında ve TEC seçiminde yardımcı olmaya hazırdır. Sizi bu kriterlere göre bizi değerlendirmeye ve termoelektrik soğutucular konusunda ortağınız olarak görmeye davet ediyoruz.

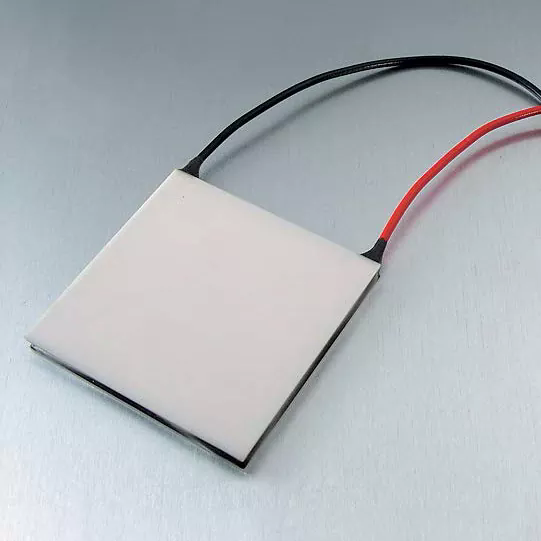

Aşağıdaki tabloda termoelektrik soğutucularımız için temel ürün parametreleri verilmektedir. Bu TEC'ler tıbbi cihazlar, lazer diyotlar, pil paketleri ve kompakt muhafazalar dahil olmak üzere çok çeşitli soğutma uygulamaları için uygundur. Fabrikamız ayrıca belirli gereksinimleri karşılamak için özel TEC'ler de üretebilmektedir.
| Parametre | Şartname Aralığı | Notlar |
| Soğutma Kapasitesi (Qc) | 5W - 200W | Belirtilen ΔT ve akımda |
| Maksimum Akım (Imaks) | 2 A - 15 A | Modele bağlıdır |
| Maksimum Gerilim (Vmax) | 5V - 24V | Modele bağlıdır |
| Maksimum Sıcaklık Farkı (ΔTmax) | 65 Bin - 75 Bin | Imax'ta, vakumda |
| COP Aralığı | 0,2 - 2,0 | ΔT'ye bağlıdır |
| Boyutlar | 15 x 15 mm'den 62 x 62 mm'ye | Özel boyutlar mevcut |
| Çift Sayısı | 31 - 241 | Soğutma kapasitesini belirler |
| Çalışma Sıcaklığı | -40°C ila +80°C | Lehim ve sızdırmazlığa bağlıdır |
| Adedi | 10 adet | Büyük siparişler için pazarlık yapılabilir |
| Kurşun zamanı | 2 - 4 hafta | Miktar ve özelleştirmeye bağlıdır |
Fabrikamızda bu özellikleri ve daha fazlasını karşılayacak termoelektrik soğutucularımızı üretiyoruz. Soğutma kapasitesini, boyutları ve çalışma sıcaklığını özel gereksinimlerinize uyacak şekilde özelleştirebiliriz. Kalite kontrol sistemimiz, hammaddelerin muayenesini, proses içi muayeneyi ve sevkıyattan önce %100 son testi içerir. Amacımız müşterilerimize termal performans gereksinimlerini karşılayan yüksek kaliteli termoelektrik soğutucular sunmaktır.
Soru 1: Aktif ve pasif ısı yükü arasındaki fark nedir?
Cevap: Aktif ısı yükü, kontrolörler, sensörler ve lazerler gibi muhafazanın içindeki elektrikli bileşenler tarafından üretilen ısıdır. Pasif ısı yükü, dış ortamdan mahfazaya duvarlar, kapak ve açıklıklar yoluyla giren ısıdır. Her ikisi de soğutma yükü hesaplamasına dahil edilmelidir. Çoğu kompakt elektronik muhafaza için aktif ısı yükü baskın bileşendir. Zayıf yalıtımı olan büyük muhafazalar için pasif ısı yükü önemli olabilir.
Soru 2: Soğutma yükü hesabına ne kadar güvenlik payı eklemeliyim?
Cevap: Genellikle %20 ila %30'luk bir güvenlik marjı tavsiye edilir. Bu marj, bileşenin güç tüketimindeki, arayüzlerin termal direncindeki ve TEC'in eskimesindeki belirsizlikleri hesaba katar. Tıbbi cihazlar veya lazer sistemleri gibi kritik uygulamalar için %50'lik daha büyük bir marj uygun olabilir. Fuzhou X-Meritan Technology Co., Ltd. olarak, özel uygulamanız için uygun güvenlik marjını belirlemenize yardımcı olabiliriz.
Soru 3: Sıcaklık farkı arttıkça COP neden düşüyor?
Cevap: Sıcaklık farkı arttıkça COP azalır çünkü TEC'in daha büyük bir sıcaklık değişimine karşı ısı pompalamak için daha fazla çalışması gerekir. Elektriksel güç girişi artar ve soğutma kapasitesi azalır, dolayısıyla soğutmanın güce oranı azalır. Bu nedenle TEC maksimum ΔT değerine göre değil, gerçek çalışma sıcaklığı farkına göre seçilmelidir. Fabrikamız farklı sıcaklık farklılıklarında verimliliği gösteren COP eğrileri sağlamaktadır.

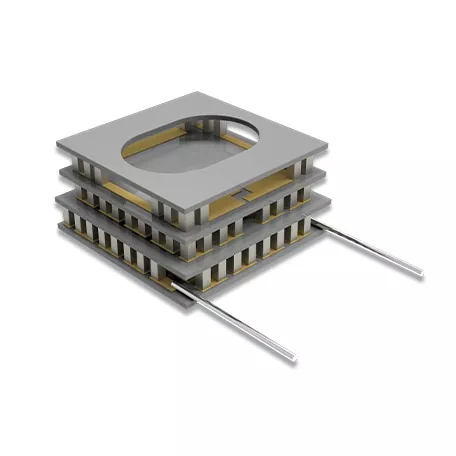

Soru 4: Büyük sıcaklık farkı için tek kademeli TEC kullanabilir miyim?
Cevap: Tek kademeli bir TEC yaklaşık 65-75 K civarında maksimum sıcaklık farkına ulaşabilir. Daha büyük sıcaklık farkları için çok kademeli bir TEC gereklidir. Çok kademeli TEC'ler, daha büyük bir toplam sıcaklık farkı elde etmek için iki veya daha fazla kademeyi üst üste dizerler, ancak bunlar, tek kademeli TEC'lerden daha az verimli ve daha pahalıdır. Uygulamanız 70 K'den büyük bir sıcaklık farkı gerektiriyorsa en iyi çözümü belirlemek için mühendislik ekibimize danışın.
Soru 5: Isı emicimin termal direncini nasıl hesaplarım?
Cevap: Bir soğutucunun ısıl direnci onun geometrisine, malzemesine ve hava akışı koşullarına bağlıdır. Tipik olarak ısı emici üreticisi tarafından °C/W cinsinden belirtilir. Doğal konveksiyon için termal direnç, basınçlı havaya göre daha yüksektir. Kaba bir tahminle, 0,1 m² yüzey alanına sahip doğal konveksiyonlu bir ısı emicinin yaklaşık 3-5 °C/W'lik bir termal direnci olabilir. Doğru sonuçlar için üreticinin verilerini kullanın veya termal test yapın. Fabrikamızda TEC'in termal gereksinimlerine uygun bir soğutucu seçmenize yardımcı olabiliriz.
Gerekli soğutma yükünün hesaplanması termoelektrik soğutucu seçiminde ilk ve en önemli adımdır. Soğutma yükü, aktif ısı yükünün, pasif ısı yükünün ve varsa ek ısı kaynaklarının toplamıdır. Arayüzlerin termal direnci ve performans katsayısının etkisi de dahil olmak üzere dikkatle hesaplanmalıdır. Bu makalede açıklanan hesaplama yöntemlerini takip ederek mühendisler, uygulamanın termal gereksinimlerini gereksiz maliyet veya karmaşıklık olmadan karşılayan bir TEC seçebilirler. Fuzhou X-Meritan Technology Co., Ltd.'de fabrikamız termoelektrik soğutma gereksinimlerinizi destekleyecek uzmanlığa ve ürünlere sahiptir. En iyi termal çözümü elde etmenize yardımcı olmak için eksiksiz performans verileri, teknik destek ve özel tasarımlar sağlıyoruz.
İster bir tıbbi analiz cihazını, ister bir lazer diyotu, bir pil paketini veya kompakt bir muhafazayı soğutuyor olun, gereksinimlerinizi görüşmek üzere sizi bizimle iletişime geçmeye davet ediyoruz. Örnekler, teknik veriler ve uygulama desteği sağlayabiliriz. Kaliteye ve müşteri memnuniyetine olan bağlılığımız bizi dünya çapında termal yönetim çözümleri için güvenilir bir ortak haline getirmiştir.
Fuzhou X-Meritan Technology Co., Ltd. ile bugün iletişime geçintermoelektrik soğutucu gereksinimlerinizi tartışmak ve ürünlerimizin soğutma yükü ihtiyaçlarınızı nasıl karşılayabileceğini keşfetmek için.
