Otonom bir araçtaki veya yol kenarı sensör ünitesindeki LiDAR sisteminin, kışın -40°C'den doğrudan yaz güneşinde +85°C'ye kadar değişebilen bir sıcaklık aralığında güvenilir bir şekilde çalışması gerekir. Muhafazanın içindeki lazer diyotlar, fotodetektörler ve optik bileşenler sıcaklığa duyarlıdır. Sadece birkaç derecelik bir kayma, lazerin emisyon dalga boyunu değiştirebilir, dedektörün sinyal-gürültü oranını azaltabilir ve optik hizalamayı bozabilir. Sonuç, menzil doğruluğunda ve nokta bulutu kalitesinde bir bozulmadır. Termal yönetim bileşenlerini belirleyen satın alma mühendisi için soru, sıcaklık kontrolünün gerekli olup olmadığı değil, bunu LiDAR sisteminin boyut, güç ve güvenilirlik kısıtlamaları dahilinde hangi teknolojinin sağlayabileceğidir.Termoelektrik Soğutucularbu zorlukların çoğu için tercih edilen çözüm olarak ortaya çıkmıştır.
Bu kılavuz, Termoelektrik Soğutucuların LiDAR sistemlerindeki sıcaklık kontrolü zorluklarını nasıl çözdüğünü anlaması gereken alıcılar ve tasarım mühendisleri için yazılmıştır. LiDAR'daki belirli termal zorlukları, termoelektrik soğutucuların çalışma prensibini, değerlendirilecek temel özellikleri, entegrasyon hususlarını ve tedarikçi seçim kriterlerini ele alacağız. Ayrıca fabrikamızdan ayrıntılı ürün parametrelerini de sağlayacağız.Fuzhou X-Meritan Technology Co., Ltd.İster otomotiv, ister endüstriyel veya haritalama uygulamaları için bir LiDAR sistemi geliştiriyor olun, bu kılavuz termal yönetim gereksinimleriniz için doğru termoelektrik soğutucuyu seçmenize yardımcı olacaktır.
LiDAR sistemleri, diğer elektronik sistemlerden farklı olan benzersiz bir dizi termal zorluk sunar. İlk zorluk lazer diyotun hassasiyetidir. Lazer diyotun emisyon dalga boyu sıcaklıkla yaklaşık 0,3 nm/°C oranında değişir. Dar bantlı optik filtreler veya dalga boyuna duyarlı algılama kullanan bir LiDAR sistemi için bu sapma, lazer dalga boyu ile filtre geçiş bandı arasında uyumsuzluğa neden olarak sinyal gücünü ve algılama aralığını azaltabilir. İkinci zorluk ise fotodetektörün termal gürültüsüdür. Dedektörün karanlık akımı ve gürültü eşdeğer gücü sıcaklıkla birlikte artar, sinyal-gürültü oranı ve mesafe ölçümünün doğruluğu düşer. Üçüncü zorluk ise optik tezgahın termal genleşmesidir. Optik bileşenler ortak bir tezgah üzerine monte edilir ve tezgah sıcaklıkla genişler veya daralırsa lazerin, dedektörün ve tarama optiklerinin hizalaması kayarak işaretleme hatalarına neden olabilir. Aşağıdaki tablo bu zorlukları ve etkilerini özetlemektedir.
| Meydan okumak | Kaynak | LiDAR Performansına Etkisi |
| Lazer Dalga Boyu Kayması | Lazer diyot sıcaklık katsayısı | Azalan sinyal gücü, menzil kaybı |
| Dedektör Gürültü Artışı | Fotodedektördeki termal gürültü | Daha düşük SNR, azaltılmış doğruluk |
| Optik Tezgah Genişletme | Montaj malzemelerinin termal genleşmesi | Yanlış hizalama, işaretleme hataları |
| Ortam Sıcaklığı Aşırılıkları | Çalışma ortamı | Sistem hatası veya düşük performans |
| Isı Yayılım Yoğunluğu | Kompakt muhafaza | Yerelleştirilmiş sıcak noktalar, termal gradyanlar |
Fuzhou X-Meritan Technology Co., Ltd.'deki fabrikamız, bu zorlukların üstesinden gelmek için özel olarak tasarlanmış Termoelektrik Soğutucular üretmektedir. LiDAR sistemlerinin termal gereksinimlerini anlıyoruz ve müşterilerimizle birlikte çalışarak onların özel lazer gücüne, dedektör tipine ve çevre koşullarına uygun doğru soğutucuyu seçiyoruz.

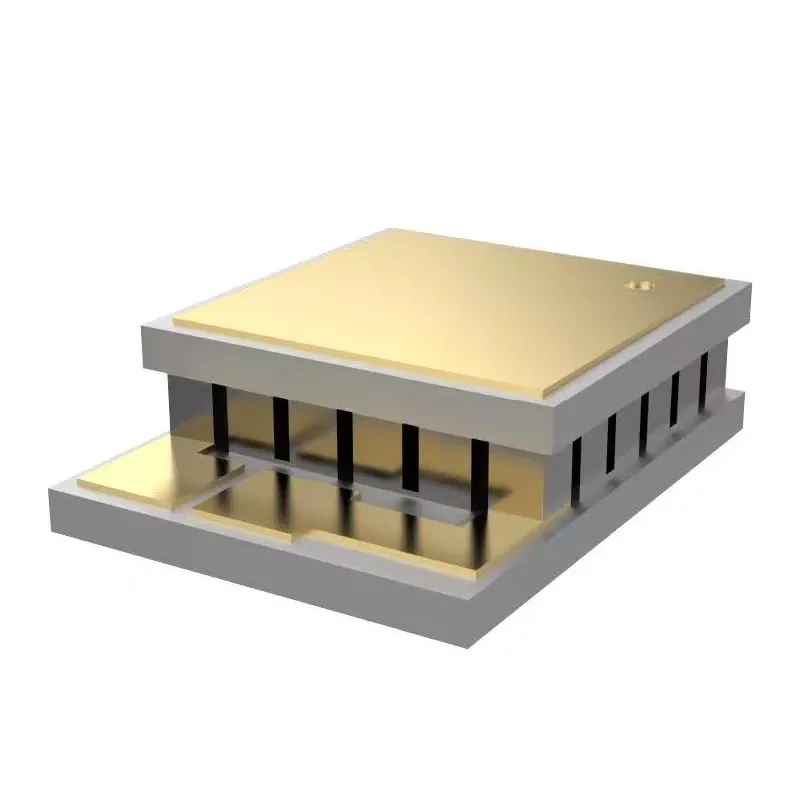

Termoelektrik Soğutucu, bir DC akımı uygulandığında ısıyı cihazın bir tarafından diğer tarafına aktarmak için Peltier etkisini kullanan katı halli bir ısı pompasıdır. Cihaz, iki seramik substrat arasına sıkıştırılmış, tipik olarak bizmut tellüridden oluşan bir dizi yarı iletken peletten oluşuyor. Akım geçtiğinde bir taraf soğur (soğuk taraf), diğer taraf ise ısınır (sıcak taraf). Isı, soğuk tarafta emilir ve sıcak tarafta serbest bırakılır ve burada bir soğutucu tarafından dağıtılır. Akımın ters çevrilmesi, ısı transferinin yönünü tersine çevirerek aynı cihazın hem soğutma hem de ısıtma için kullanılmasına olanak tanır. Bu çift yönlü kontrol, hem sıcak hem de soğuk ortamlarda çalışması gereken LiDAR sistemleri için önemli bir avantajdır. Aşağıdaki tablo termoelektrik soğutucuları diğer soğutma teknolojileriyle karşılaştırmaktadır.
| Teknoloji | Soğutma/Isıtma | Boyut | Kesinlik | Güvenilirlik | Gürültü/Titreşim |
| Termoelektrik Soğutucu | İkisi birden | Kompakt | Yüksek (+/- 0,1°C) | Yüksek (katı hal) | Hiçbiri |
| Kompresör Tabanlı | İkisi birden | Büyük | Ilıman | Orta (hareketli parçalar) | Yüksek |
| Fan Tabanlı | Yalnızca soğutma | Ilıman | Düşük | Orta (rulman aşınması) | Ilıman |
| Isı Borusu | Yalnızca soğutma | Kompakt | Düşük | Yüksek | Hiçbiri |
Fabrikamızda Termoelektrik Soğutucularımızı LiDAR sistemlerinin zorlu gereksinimlerine göre tasarlıyoruz. Kompakt bir alanda yüksek soğutma kapasitesi elde etmek için yüksek performanslı bizmut tellür peletleri ve gelişmiş seramik alt tabakalar kullanıyoruz. Soğutucularımız, lazer diyot ve dedektörün hassas sıcaklık stabilizasyonuna olanak tanıyan entegre sıcaklık sensörleri ve kontrol elektronikleriyle birlikte mevcuttur.
LiDAR sistemi için Termoelektrik Soğutucu seçerken alıcıların birkaç temel özelliği değerlendirmesi gerekir. Soğutma kapasitesi (Qc), belirli bir sıcaklık farkında soğutucunun ne kadar ısıyı uzaklaştırabileceğini belirler. LiDAR uygulamaları için soğutma kapasitesi, lazer diyottan, dedektörden ve diğer ısı üreten bileşenlerden gelen ısı yükünü karşılamaya yeterli olmalıdır. Maksimum sıcaklık farkı (ΔTmax), soğutucunun soğuk ve sıcak taraflar arasında elde edebileceği maksimum sıcaklık farkını belirler. Akım ve voltaj değerleri güç kaynağı gereksinimlerini belirler. Ayak izi ve kalınlık entegrasyon kısıtlamalarını belirler. Performans katsayısı (COP) soğutucunun verimliliğini belirler. Aşağıdaki tablo bu spesifikasyonları özetlemektedir.
| Şartname | LiDAR için Tipik Aralık | Önem |
| Soğutma Kapasitesi (Qc) | 5W - 50W | Toplam ısı yükünü aşmalı |
| Maksimum Sıcaklık Farkı (ΔTmax) | 65°C - 75°C | Soğutma kapasitesini belirler |
| Akım (Imaks) | 2A - 8A | Güç kaynağını belirler |
| Gerilim (Vmaks) | 5V - 24V | Güç kaynağını belirler |
| Ayak izi | 10 x 10 mm'den 40 x 40 mm'ye | Entegrasyonu belirler |
| Kalınlık | 2 mm - 6 mm | Entegrasyonu belirler |
| Performans Katsayısı (COP) | 0,3 - 0,6 | Güç verimliliğini belirler |
Fuzhou X-Meritan Technology Co., Ltd.'de fabrikamız, farklı soğutma kapasiteleri, kaplama alanları ve voltaj değerlerine sahip bir dizi Termoelektrik Soğutucu sunmaktadır. Müşterilerimizin özel LiDAR termal gereksinimleri için doğru soğutucuyu seçmelerine yardımcı olabiliriz. Mühendislik ekibimiz, soğutucunun LiDAR muhafazasına doğru şekilde entegre edilmesini sağlamak için termal simülasyon ve tasarım desteği de sağlayabilir.
Bir LiDAR sistemindeki Termoelektrik Soğutucunun performansı yalnızca soğutucunun kendisine değil aynı zamanda nasıl entegre edildiğine de bağlıdır. Çeşitli faktörler performansı etkileyebilir. Birincisi, soğutucu ile lazer diyotu veya dedektörü arasındaki termal arayüzdür. Kuru bir bağlantı veya düzgün olmayan bir yüzey gibi zayıf bir termal arayüz, termal direnci artırabilir ve soğutma etkinliğini azaltabilir. İkincisi soğutucu tasarımıdır. Soğutucunun sıcak tarafı, ısıyı ortam ortamına dağıtabilmelidir. Soğutucunun boyutu küçükse veya hava akışı yetersizse, sıcak taraf sıcaklığı artacak, soğutma kapasitesi azalacak ve soğutucunun aşırı ısınma olasılığı artacaktır. Üçüncüsü ise soğuk tarafın ısı yalıtımıdır. Soğutma verimini düşürecek ısı sızıntısını önlemek için soğuk tarafın ortam ortamından izole edilmesi gerekmektedir. Aşağıdaki tablo bu entegrasyon faktörlerini özetlemektedir.
| Entegrasyon Faktörü | Performansa Etkisi | Azaltma |
| Termal Arayüz Malzemesi | Zayıf arayüz termal direnci artırır | Yüksek iletkenliğe sahip termal gres veya pedler kullanın |
| Soğutucu Tasarımı | Yetersiz soğutucu soğutma kapasitesini azaltır | Maksimum ısı yükü için soğutucu boyutu |
| Hava akışı | Zayıf hava akışı sıcak taraf sıcaklığını artırır | Yeterli havalandırma veya basınçlı hava sağlayın |
| Soğuk Taraf İzolasyonu | Isı kaçağı soğutma verimliliğini azaltır | Soğuk tarafın etrafında yalıtım kullanın |
| Yoğuşma | Soğuk yüzeylerde nem oluşabilir | Kapalı muhafaza veya kurutucu kullanın |
Fabrikamızda müşterilerimizin Termoelektrik Soğutucuyu LiDAR sistemlerine entegre etmelerine yardımcı olmak için teknik destek sağlıyoruz. Optimum performans sağlayan termal arayüz malzemeleri, soğutucu tasarımları ve sızdırmazlık yöntemleri önerebiliriz. Amacımız müşterilerimizin LiDAR sistemlerinin gerektirdiği sıcaklık stabilitesine ulaşmalarına yardımcı olmaktır.
LiDAR uygulamaları için Termoelektrik Soğutucular tedarikçisini değerlendirmek, termal tasarım kabiliyetine, üretim kalitesine, testlere ve uygulama desteğine odaklanmayı gerektirir. Tedarikçi, özel kaplama alanları ve voltaj değerleri de dahil olmak üzere gerekli spesifikasyonlara göre soğutucular tasarlama ve üretme kapasitesine sahip olmalıdır. Üretim kalitesi, pelet yerleşimi ve seramik düzlüğü konusunda sıkı toleranslarla tutarlı olmalıdır. Tedarikçi her soğutucuyu soğutma kapasitesi, ΔTmax ve kaçak akım açısından test etmelidir. Ve tedarikçi, termal simülasyon ve entegrasyon rehberliği de dahil olmak üzere uygulama desteği sağlamalıdır. Aşağıdaki tablo bu değerlendirme kriterlerini özetlemektedir.
| Değerlendirme Kriteri | Nelere Bakılmalı? | Neden Önemlidir? |
| Termal Tasarım Yeteneği | Özel tasarım, termal simülasyon | Uygulama için optimum performansı sağlar |
| Üretim Kalitesi | Hassas pelet yerleştirme, seramik düzlük | Tutarlı performans ve güvenilirlik sağlar |
| Test | Soğutma kapasitesi, ΔTmax, kaçak akım | Soğutucunun teknik özellikleri karşılamasını sağlar |
| Uygulama Desteği | Entegrasyon rehberliği, termal simülasyon | Optimum sistem performansının elde edilmesine yardımcı olur |
X-Meritan'da fabrikamız on yılı aşkın bir süredir Termoelektrik Soğutucular üretmektedir. Termal tasarım ve üretim konusunda geniş deneyime sahibiz. Her soğutucuyu sevkiyattan önce test ediyor ve müşterilerimize teknik destek sağlıyoruz. Sizi bu kriterlere göre bizi değerlendirmeye ve LiDAR termoelektrik soğutucular konusunda ortağınız olarak görmeye davet ediyoruz.
Aşağıdaki tabloda Termoelektrik Soğutucularımız için temel ürün parametreleri verilmektedir. Bu soğutucular LiDAR sistemleri ve diğer hassas termal yönetim uygulamaları için tasarlanmıştır. Fabrikamız ayrıca özel gereksinimleri karşılamak için özel soğutucular da üretebilmektedir.
| Parametre | Şartname Aralığı | Notlar |
| Soğutma Kapasitesi (Qc) | 5W - 50W | ΔT = 0°C'de |
| Maksimum Sıcaklık Farkı (ΔTmax) | 65°C - 75°C | Qc = 0 W'da |
| Akım (Imaks) | 2A - 8A | Güç kaynağı için seçildi |
| Gerilim (Vmaks) | 5V - 24V | Güç kaynağı için seçildi |
| Ayak izi | 10 x 10 mm'den 40 x 40 mm'ye | Özel boyutlar mevcut |
| Kalınlık | 2 mm - 6 mm | Entegrasyon için seçildi |
| Seramik Malzeme | Alümina (Al2O3) | Standart |
| Pelet Malzemesi | Bizmut Tellurid (Bi2Te3) | Yüksek performanslı |
| Çalışma Sıcaklığı | -40°C ila +85°C | Çevre için seçildi |
| Entegrasyon Seçenekleri | Sensör, kontrol elektroniği | Özel seçenekler mevcut |
| Adedi | 100 adet | Büyük siparişler için pazarlık yapılabilir |
| Kurşun zamanı | 2 - 4 hafta | Miktar ve özelleştirmeye bağlıdır |
Fabrikamızda bu özellikleri ve daha fazlasını karşılayacak Termoelektrik Soğutucularımızı üretmekteyiz. Soğutma kapasitesini, kapladığı alanı, voltajı ve entegrasyon seçeneklerini özel gereksinimlerinize uyacak şekilde özelleştirebiliriz. Kalite kontrol sistemimiz, hammaddelerin muayenesini, proses içi muayeneyi ve sevkiyat öncesi son muayeneyi içerir. Amacımız müşterilerimize LiDAR termal yönetim ihtiyaçlarını karşılayan yüksek kaliteli Termoelektrik Soğutucular sunmaktır.
Soru 1: Bir termoelektrik soğutucu LiDAR sistemini hem soğutabilir hem de ısıtabilir mi?
Cevap: Evet, Termoelektrik Soğutucu hem soğutabilir hem de ısıtabilir. DC akımın polaritesinin tersine çevrilmesiyle ısı transferinin yönü tersine çevrilir. Bu, aynı soğutucunun lazer diyotu soğuk ortamlarda ısıtmasına, sıcak ortamlarda ise soğutmasına olanak tanır. Bu çift yönlü yetenek, geniş bir sıcaklık aralığında çalışması gereken LiDAR sistemleri için gereklidir. Fuzhou X-Meritan Technology Co., Ltd.'de soğutucularımız çift yönlü çalışma için tasarlanmıştır.
Soru 2: LiDAR sisteminde termoelektrik soğutucu ne kadar güç tüketir?
Cevap: Güç tüketimi soğutma kapasitesine, sıcaklık farkına ve COP'ye bağlıdır. LiDAR için tipik bir termoelektrik soğutucu 5 ila 20 watt tüketebilir. COP tipik olarak 0,3 ila 0,6 arasındadır; bu, çıkarılan her watt ısı için soğutucunun 1,7 ila 3,3 watt elektrik gücü tükettiği anlamına gelir. Güç tüketimi genel sistem güç bütçesinde dikkate alınmalıdır.
Soru 3: Termoelektrik soğutucuyla elde edilebilecek tipik sıcaklık kararlılığı nedir?
Cevap: Uygun şekilde tasarlanmış bir kontrol döngüsü ile Termoelektrik Soğutucu +/- 0,1°C veya daha iyi bir sıcaklık stabilitesine ulaşabilir. Bu düzeyde hassasiyet, kararlı lazer dalga boyu ve dedektör performansı gerektiren LiDAR sistemleri için gereklidir. Stabilite, sıcaklık sensörünün kalitesine, kontrol elektroniğine ve sistemin termal tasarımına bağlıdır.
Soru 4: Termoelektrik soğutucular otomotiv LiDAR sistemlerinde kullanılabilir mi?
Cevap: Evet, Termoelektrik Soğutucular otomotiv LiDAR sistemlerinde kullanılmaktadır. Titreşim, şok ve sıcaklık döngüsüne ilişkin otomotiv gereksinimlerini karşılamaları gerekir. Fabrikamızda titreşim ve termal şok da dahil olmak üzere otomotiv standartlarına göre test edilmiş soğutucular sunuyoruz. Ayrıca otomotiv uygulamaları için AEC-Q100 nitelikli kontrol elektroniği de sağlayabiliriz.
Soru 5: LiDAR sistemim için doğru termoelektrik soğutucuyu nasıl seçerim?
Cevap: Doğru Termoelektrik Soğutucuyu seçmek için toplam ısı yükünü, gerekli sıcaklık farkını, mevcut güç kaynağını ve entegrasyon kısıtlamalarını belirlemeniz gerekir. Mühendislik ekibimiz bu gereksinimleri hesaplamanıza ve uygulamanız için en uygun soğutucuyu seçmenize yardımcı olabilir. Prototip oluşturmadan önce tasarımı doğrulamak için termal simülasyon desteği de sağlıyoruz.
LiDAR sistemleri, lazer dalga boyu sapması ve dedektör gürültüsünden optik yanlış hizalamaya ve aşırı ortam koşullarına kadar önemli sıcaklık kontrolü zorlukları sunar. Termoelektrik Soğutucular, kompakt ve güvenilir bir pakette hassas, çift yönlü, katı hal sıcaklık kontrolü ile bu zorlukların üstesinden gelir. Tedarik mühendisleri ve tasarım ekipleri için termal zorlukları, soğutucu özelliklerini ve entegrasyon hususlarını anlamak, doğru çözümü seçmek açısından çok önemlidir. Fuzhou X-Meritan Technology Co., Ltd.'deki fabrikamız, LiDAR sistemlerinin zorlu gereksinimlerini karşılayan Termoelektrik Soğutucular üretme uzmanlığına ve kapasitesine sahiptir. Doğru soğutucuyu seçmek ve başarılı entegrasyonu sağlamak için müşterilerimizle yakın işbirliği içinde çalışıyoruz.
İster otonom araçlar, endüstriyel otomasyon veya haritalama uygulamaları için LiDAR geliştiriyor olun, gereksinimlerinizi görüşmek üzere sizi bizimle iletişime geçmeye davet ediyoruz. Örnekler, teknik veriler ve özelleştirilmiş çözümler sağlayabiliriz. Kaliteye ve müşteri memnuniyetine olan bağlılığımız, bizi dünya çapındaki LiDAR sistem geliştiricileri için güvenilir bir ortak haline getirdi.
Fuzhou X-Meritan Technology Co., Ltd. ile bugün iletişime geçinLiDAR Termoelektrik Soğutucu gereksinimlerinizi görüşmek ve ürünlerimizin sisteminizin ihtiyaç duyduğu termal kararlılığı nasıl sağlayabileceğini keşfetmek için.
