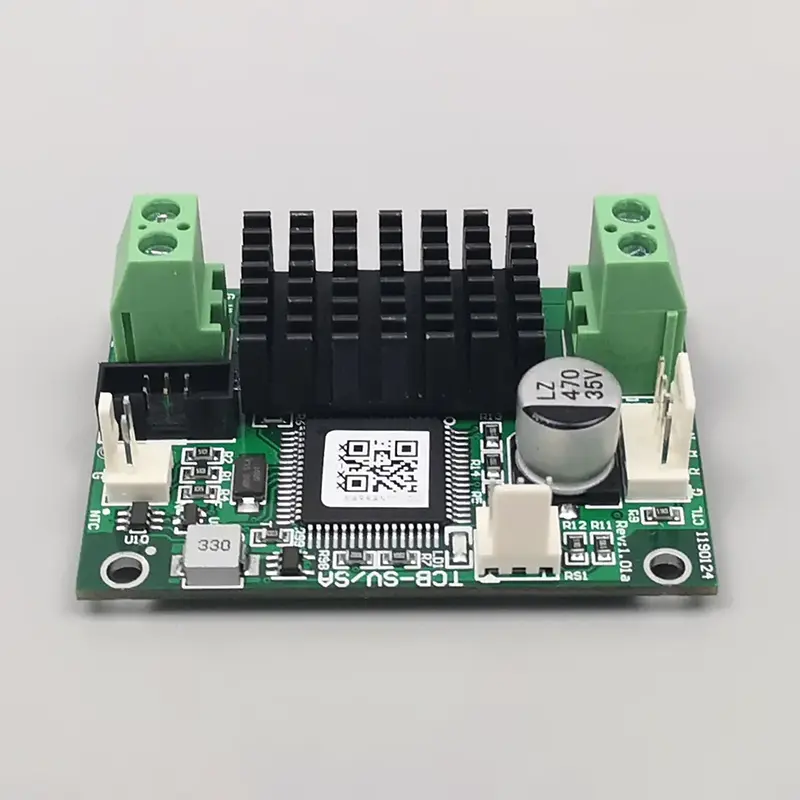

X-meritan fabrikasından Mikro TEC'ler için TCB-SV Sıcaklık Kontrol Cihazı, bağımsız kontrol çipi ve dinamik PID ayarlama algoritmasını benimser ve hem sıcaklık ayarı hem de kararlı durum kontrolü için ±0,01°C hassasiyeti destekler. Geleneksel PWM anahtarlama kontrolünden farklı olarak, çalışma gürültüsünü ve sıcaklık dalgalanmasını ortadan kaldırmak için tam sürekli akım çıkışını kullanır ve yüksek hassasiyetli sürekli çalışma senaryoları için kararlı kapalı döngü sıcaklık kontrolü sağlar. Kart, mikro TEC termal kontrol sistemlerinin gömülü entegrasyonuna uygun, %90'ın üzerinde çalışma verimliliği ve kompakt boyutlarla çift yönlü ısıtma/soğutma kontrolünü, çift iletişim arayüzlerini ve güvenlik sinyali çıkışını entegre eder.
|
Modeli |
TCB-SV |
|
Kart Besleme Gerilimi (DC) |
7 - 24V |
|
Kart Besleme Akımı |
TEC'e bağlıdır |
|
Çıkış Verimliliği |
> %90 |
|
TEC Gerilimi |
4,5 V (Varsayılan) |
|
TEC Akımı |
2,5 A (Maks) |
|
Sıcaklık Sensörü |
10K NTC (Varsayılan B değeri: 3950) |
|
Sıcaklık Kontrol Doğruluğu |
±0,01°C |
|
Sıcaklık Doğruluğunu Ayarla |
±0,01°C |
|
Sıcaklık Kontrol Aralığı |
-30°C ila 147°C |
|
Kontrol Sıcaklığı Aralığı¹ |
-20°C ila 100°C |
|
Varsayılan Fabrika Ayarı Sıcaklığı |
25°C veya kullanıcı tarafından belirlenen |
|
Boyutlar |
60 mm x 42 mm |
|
Yükseklik |
Toplam 23 mm (18,5 mm kart + 1,5 mm bileşenler, pimler≤3 mm) |
|
Not |
Diğer özellikler için lütfen üreticiyle iletişime geçin. |
Mikro TEC'ler için TCB-SV Sıcaklık Kontrol Cihazı, mikro TEC hassas kontrolü için temel teknik avantajlarla birlikte endüstri standardı donanım yapısını ve pratik işlevsel tasarımı benimser:
Özel kontrol çipi ve optimize edilmiş PID algoritmasıyla donatılan bu cihaz, ±0,01°C sabit durum sıcaklık doğruluğunu destekleyerek lazer ve algılama cihazlarının hassas kalibrasyon gereksinimlerini karşılar.
PWM olmayan sürekli akım çıkışı, yüksek frekanslı anahtarlama gürültüsünü önler, mikro termal dalgalanmayı ortadan kaldırır ve hassas bileşenlerin uzun vadeli sabit sıcaklık durumunu sağlar.
Ana endüstriyel kontrol ana bilgisayarı ve üst bilgisayar yazılımıyla uyumlu, gerçek zamanlı veri izleme ve ikincil geliştirmeyi destekleyen ASCII seri komutlarını ve MODBUS-RTU protokolünü destekler.
Standart 10K NTC (3950) sensörlerle eşleşir, otomatik ısıtma ve soğutma geçişini destekler ve geniş sıcaklık aralığında kapalı döngü kontrolünü kapsar.
Ayrılmış ekipman alarm çıkışı, çalışma durumu sinyali ve TEC özel kapatma arayüzü, otomatik sistem güvenlik bağlantısı kontrolünü kolaylaştırır.
Optik ve lazer endüstrilerindeki uzun vadeli saha uygulamalarıyla doğrulanan modül, güçlü parazit önleme özelliğine ve istikrarlı sürekli çalışma performansına sahiptir.
|
Karşılaştırma Öğesi |
TCB-SV Mikro TEC Kontrol Cihazı |
Geleneksel TEC Kontrol Cihazı |
|
Sıcaklık Kontrol Doğruluğu |
±0,01°C (Ultra yüksek hassasiyet) |
±0,05°C ~ ±0,1°C (Genel endüstriyel hassasiyet) |
|
Çıkış Modu |
Sürekli düzgün akım çıkışı, anahtarlama gürültüsü yok, sıfır termal dalgalanma |
Yüksek frekanslı gürültüye ve küçük sıcaklık sapmalarına eğilimli geleneksel PWM anahtar çıkışı |
|
İletişim Protokolü |
Çift protokoller: ASCII + MODBUS-RTU, sistem entegrasyonu ve ikincil geliştirme için kolay |
Sınırlı uyumluluğa ve zayıf genişletilebilirliğe sahip tek protokol |
|
Güvenlik Yapılandırması |
Entegre alarm çıkışı, durum geri bildirimi ve TEC acil kapatma işlevi |
Akıllı güvenlik koruma tasarımından yoksun tek kontrol fonksiyonu |
|
Çıkış Verimliliği |
＞%90, enerji tasarrufu sağlar ve uzun süreli çalışma için verimlidir |
Genellikle %85'in altında, uzun vadede daha yüksek güç tüketimi |
|
Uygulanabilir Senaryolar |
Optik iletişim, tıbbi teşhis, yüksek hassasiyetli sensörler, laboratuvar ekipmanları |
Düşük hassasiyet gereksinimleri olan sıradan endüstriyel sıcaklık kontrol senaryoları |
Hassas sıcaklık kontrolü ve parazit önleme özelliğine dayanan Mikro TEC'ler için TCB-SV Sıcaklık Kontrol Cihazı, uzun vadeli sıcaklık stabilitesi gerektiren profesyonel senaryolarda uygulanır:
Lazer diyotların çalışma sıcaklığını stabilize edin, sıcaklık değişimlerinden kaynaklanan dalga boyu sapmasını ortadan kaldırın ve yüksek hızlı fiber optik ağların uzun vadeli istikrarlı veri iletimini sağlayın.
Provide constant-temperature working environment for precision reagents, molecular detection and biochemical analysis equipment, avoiding detection result deviation caused by tiny temperature changes.
Kızılötesi sensörlerin, kimyasal algılama sensörlerinin ve LiDAR sensörlerinin çalışma sıcaklığını sabitleyin, sinyal-gürültü oranını optimize edin ve tutarlı algılama doğruluğunu koruyun.
Bilimsel araştırma termal kalibrasyonunda ve mikro hassas sıcaklık kontrol senaryolarında uygulanır ve yüksek hassasiyetli deneysel verilerin tekrarlanabilirliğini destekler.
X-Meritan'ın bağımsız üretim atölyeleri ve eksiksiz test ekipmanları bulunmaktadır. Tutarlı parti stabilitesi sağlamak için tüm TCB-SV kartları şirket içinde üretilir, kalibre edilir ve test edilir.
Parametre ayarını ve standart dışı yapılandırmayı destekler. Teknik ekip, müşterilerin ekipman hata ayıklamasını ve proje yinelemesini tamamlamalarına yardımcı olmak için entegrasyon rehberliği sağlar.
Ürünler Avrupa, Kuzey Amerika, Güneydoğu Asya ve diğer bölgelere ihraç edilmektedir. İstikrarlı lojistik kanallarıyla uzun vadeli toplu tedarik ve yurtdışı proje teslimatını destekler.
Ürün, uzun vadeli fiili çalışmayla doğrulanan istikrarlı performansla üst düzey endüstriyel ekipman ve laboratuvar projelerinde uygulanmıştır.
C: Mikro termoelektrik soğutucular için özel olarak tasarlanmıştır; lazer iletişimi, tıbbi algılama, hassas sensörler ve 0,01°C ultra ince sıcaklık stabilizasyonu gerektiren laboratuvar cihazları gibi yüksek hassasiyetli senaryolara mükemmel şekilde uygulanabilir.
C: Evet. Varsayılan olarak standart 10K 3950 NTC sensörleriyle eşleşir ve güçlü evrensel uyumluluk ve kullanışlı sistem yükseltme ve değiştirme özellikleriyle piyasadaki ana akım mikro TEC modüllerinin çoğunu destekler.
C: Kesinlikle. Çift ASCII ve MODBUS-RTU protokolleri, üst düzey bilgisayar yazılımı hata ayıklamasını, gerçek zamanlı veri yüklemeyi ve otomatik sistem yerleştirmeyi destekleyerek endüstriyel projelerin çeşitli ikincil geliştirme ihtiyaçlarını karşılar.
C: Mikro TEC'ler ünitesine yönelik her TCB-SV Sıcaklık Kontrol Cihazı, sıfır hatalı ürün teslim edilmesini sağlamak için sıcaklık doğruluğu kalibrasyonu, sürekli akım kararlılığı tespiti, iletişim fonksiyonu doğrulaması ve güvenlik koruma simülasyonu dahil olmak üzere sıkı fabrika testlerine tabi tutulur.
C: Evet. Varsayılan 25°C sıcaklık, kullanıcı proje gereksinimlerine göre ayarlanabilir ve standart dışı çalışma koşulları için özel parametre yapılandırma hizmetleri desteklenir.
C: Anahtarlama gürültüsünü ve periyodik sıcaklık dalgalanmasını tamamen önler, hassas optoelektronik bileşenlerin uzun vadeli statik sıcaklık stabilitesini korur ve ürünün hizmet ömrünü ve algılama doğruluğunu etkili bir şekilde artırır.
