X-Meritan, sıcaklık algılama ve termal yönetim sistemleri için Paketlenmiş NTC Termistörler sağlayan Çin merkezli bir üreticidir. Ürün, NTC termistör çiplerini reçine, cam veya metal malzemelerle kapsülleyerek algılama elemanını farklı dış ortamlar için daha uygun hale getirir. Termoelektrik Soğutucular, endüstriyel ekipmanlar, otomotiv sistemleri, ev aletleri ve elektronik cihazlarda sıcaklık tespiti için kullanılabilir.
|
Parametre Adı |
Tipik Aralık |
|
B-Değeri |
2000K ~ 6000K |
|
Sıfır Güç Direnci |
10Ω ~ 10MΩ |
|
Dağılım Faktörü (δ) |
0,5 ~ 10 mW/K |
|
Termal Zaman Sabiti (τ) |
1 ~ 100 saniye |
|
Maksimum Çalışma Sıcaklığı |
-55°C ~ +125°C (standart modeller) |
NTC termistör çipleri reçine, cam veya metal ile kapsüllenebilir ve bu sayede ekipman tasarımına, kurulum konumuna ve çalışma ortamına göre uygun yapının seçilmesi sağlanır.
Ürün, 2000K–6000K tipik B değeri aralığıyla 10Ω–10MΩ tipik sıfır güç direnç aralığını kapsar ve farklı sıcaklık algılama devreleri için parametre eşleşmesine olanak tanır.
Tipik termal zaman sabiti aralığı 1–100 saniyedir. Farklı yanıt gereksinimlerine sahip ekipmanlar, gerçek sıcaklık değişim hızına göre uygun özellikleri seçebilir.
Standart modeller genellikle -55°C ila +125°C çalışma sıcaklığı aralığını destekler. Özel sıcaklık ortamları için özelleştirilmiş özellikler, proje gereksinimlerine göre daha da değerlendirilebilir.
Paketlenmiş NTC Termistörler buzdolaplarında, klimalarda, su ısıtıcılarında ve diğer cihazlarda sıcaklık tespiti için kullanılabilir ve dahili sıcaklık değişikliklerine göre sıcaklık algılama sinyalleri sağlar.
Otomotiv motor sistemlerinde ve akü termal yönetim sistemlerinde sıcaklık izleme girişi sağlamak amacıyla kullanılabilir. Sınırlı alana veya titreşim koşullarına sahip otomotiv uygulamaları için kapsülleme yapısının kurulum ortamına uygun olması gerekir.
Ağır makinelerde, kimyasal işleme ekipmanlarında ve büyük endüstriyel soğutma sistemlerinde sıcaklık izleme için uygundur ve ekipmanın çalışması veya endüstriyel işlemler sırasında sıcaklık değişikliklerinin izlenmesine yardımcı olur.
Yüksek yoğunluklu elektronik devrelerde ve güç yönetim sistemlerinde sıcaklık tespiti için uygundur. Kompakt elektronik cihazlarda kapsülleme boyutları ve kurulum yöntemlerinin genel yapıyla birlikte dikkate alınması gerekir.
NTC, termoelektrik ürün portföyümüzde önemli bir sıcaklık algılama bileşenidir. Sıcaklık kontrolü için geri bildirim sinyalleri sağlamak amacıyla Termoelektrik Soğutucular ve ilgili termal yönetim bileşenleriyle birlikte kullanılabilir.
Farklı kapsülleme yöntemleri farklı uygulama gereksinimlerini çözer. Paketli NTC Termistörleri satın alırken sıcaklık aralığı, kurulum yöntemi, çalışma ortamı ve algılama konumuna göre uygun yapıyı seçmenizi öneririz.
Reçine kapsülleme, ev aletleri, elektronik ekipmanlar ve bazı endüstriyel uygulamalar dahil olmak üzere birçok geleneksel cihazdaki sıcaklık algılama gereksinimleri için uygundur.
Cam kapsülleme, dahili NTC termistör elemanını koruyarak onu çevresel kararlılık açısından daha yüksek gereksinimleri olan sıcaklık algılama uygulamaları için daha uygun hale getirir.
Metal kapsülleme, harici koruma ve ekipman entegrasyon yeteneğini vurgulayarak onu otomotiv sistemleri ve daha güçlü yapısal uyum gerektiren endüstriyel ekipmanlar gibi uygulamalar için uygun hale getirir.
Doğrudan çıplak NTC yongalarının kullanılmasıyla karşılaştırıldığında, paketlenmiş ürünler gerçek ekipmana doğrudan entegrasyon için daha uygundur.
|
Karşılaştırma Öğesi |
Paketlenmiş NTC Termistörler |
Çıplak NTC Çipi |
|
Harici Koruma |
Reçine, cam ve metal seçenekleri mevcut |
Doğrudan kullanılan termistör çipi |
|
Entegrasyon Yöntemi |
Ekipmana doğrudan kurulum için daha uygundur |
Daha fazla kapsülleme veya devre entegrasyonu için daha uygundur |
|
Çevresel Uyumluluk |
Kapsülleme malzemelerine göre seçilebilir |
Dış koruma yapılarına daha fazla bağımlı |
|
Uygulama Aralığı |
Ev aletleri, otomotiv, endüstriyel, elektronik vb. |
Bileşen düzeyinde entegrasyona daha fazla odaklanıldı |
|
Seçim Odağı |
Sıcaklık, direnç değeri, B değeri, kapsülleme tipi |
Sıcaklık, direnç değeri, B değeri vb. |
Paketlenmiş NTC Termistörlerin çalışma süreci basitçe şu şekilde anlaşılabilir:
Sıcaklık değişimi → NTC direnci değişimi → Devre direnci algılıyor → Sıcaklık bilgisi elde ediliyor
NTC algılama elemanı kapsülleme yapısının içine monte edilir ve ölçülen konumla ısı alışverişinde bulunur. Ortam sıcaklığı değiştiğinde NTC'nin direnç değeri de buna göre değişir. Kontrol devresi, önceden ayarlanmış direnç-sıcaklık ilişkisine göre karşılık gelen sıcaklık sinyalini okur.
Bu nedenle, gerçek ürün seçiminde yalnızca nominal direnç değeri dikkate alınmamalı, aynı zamanda B değeri, çalışma sıcaklığı aralığı, termal zaman sabiti ve devre ölçüm gereksinimleri de dikkate alınmalıdır.
NTC seçimi tek bir parametreye göre yapılmamalıdır. Gerçek çalışma koşullarına göre sıcaklık, direnç değeri, B değeri, tepki süresi ve kapsülleme tipinin birlikte değerlendirilmesi önerilir.
Öncelikle normal çalışma sıcaklığı ve olası yüksek veya düşük sıcaklık aralıkları dahil olmak üzere sensör kurulum konumundaki gerçek sıcaklığı belirleyin ve ardından standart modelin uygun olup olmadığını değerlendirin.
B değeri ve direnç değeri birlikte NTC'nin direnç-sıcaklık özelliklerini belirler. Farklı kontrol devrelerinin farklı direnç gereksinimleri vardır, bu nedenle eşleştirme gerçek devreye ve sıcaklık aralığına göre yapılmalıdır.
Ekipmanın sıcaklık değişikliklerini hızlı bir şekilde tespit etmesi gerekiyorsa termal zaman sabitine özellikle dikkat edilmelidir. Sıcaklık değişimleri nispeten yavaşsa seçim, sistem kontrol gereksinimlerine göre de yapılabilir.
Ekipmanda nem, ısı kaynakları, mekanik titreşim, sınırlı alan veya özel kurulum gereksinimleri varsa kapsülleme malzemesi ve yapısı önceden onaylanmalıdır.
NTC üretim sürecimiz metal oksit karıştırmayı, yüksek sıcaklıkta sinterlemeyi, elektrot kaplamayı, kişiselleştirmeyi ve kapsüllemeyi içerir.
Hammadde olarak manganez, kobalt, nikel, bakır ve demir gibi metal oksitler kullanılır. Malzeme bileşimi tasarımı yoluyla karşılık gelen termistör özelliklerinin temeli oluşturulur.
Karışık malzemeler, termistör seramik gövdesini oluşturmak için yüksek sıcaklıklarda sinterlenir. Bu işlem, NTC ürünlerinin sıcaklığa duyarlılık özelliklerini belirler.

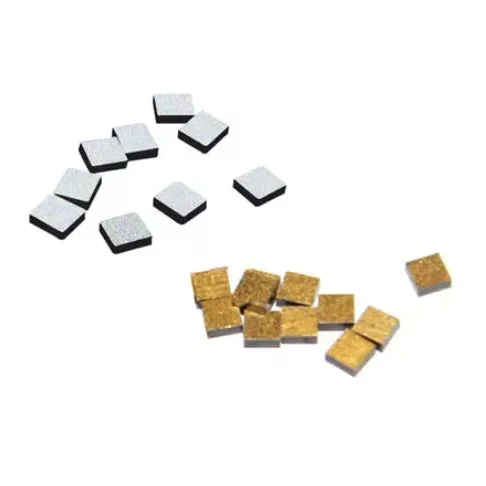

Elektrik bağlantısını sağlamak ve kararlı sinyal iletimini sağlamak için seramik gövde yüzeyine altın veya gümüş elektrotlar kaplanmıştır.
Farklı uygulama gereksinimlerine göre parametreler eşleştirilir ve reçine, cam veya metal gibi kapsülleme yöntemleri seçilerek NTC ürünleri belirli ekipman ve çalışma ortamları için daha uygun hale getirilir.
Resmi web sitesinde açıklanan özelleştirilmiş yetenek, yaklaşık -253°C ile 1000°C arasında daha geniş bir sıcaklık aralığını kapsayabilir. Gerçek yeteneğin proje gereksinimlerine göre onaylanması gerekir.
NTC uygulamalarını daha eksiksiz bir termal yönetim sistemi perspektifinden anlamamıza olanak tanıyan termoelektrik malzemeler, Termoelektrik Soğutucular, NTC ve Sıcaklık Kontrol Cihazları sağlıyoruz.
Teknik sistemimiz malzemeleri, bileşenleri ve çözüm tasarımını kapsar ve temel bileşenlerin özelleştirilmesini destekler. Standart NTC ürünlerinin gereksinimleri tam olarak karşılayamadığı projeler için sıcaklık aralığı, direnç-sıcaklık özellikleri ve kapsülleme yöntemlerine dayalı olarak daha fazla iletişim gerçekleştirilebilir.
10 yılı aşkın süredir sürekli olarak gelişmiş yarı iletken soğutma ve sıcaklık algılama teknolojilerine yatırım yapıyoruz. İşimiz optik iletişim, endüstriyel tıbbi ekipman, akıllı otomotiv elektroniği, tüketici elektroniği ve bilimsel araştırma gibi uygulamaları kapsayacak şekilde genişledi.
A1: Temel fark koruyucu yapıdır. Paketlenmiş NTC Termistörler, termistör çipini kapsüllemek için reçine, cam veya metal kullanır ve bu da onu gerçek ekipmana doğrudan entegrasyon için daha uygun hale getirir. Çıplak çipler daha çok bileşen düzeyindeki uygulamalara odaklanır.
Cevap2: Tipik aralık 10Ω–10MΩ'dur. Gerçek spesifikasyonun uygulama devresine ve sıcaklık algılama gereksinimlerine göre belirlenmesi gerekir.
Cevap3: Standart modeller genellikle -55°C ila +125°C çalışma sıcaklığı aralığını destekler. Özel sıcaklık ortamları için, belirli projelere göre onaylanması gereken daha geniş sıcaklık aralıklarına yönelik özelleştirme yeteneğimiz de mevcuttur.
Cevap4: Evet. Çalışma ortamına, kurulum yöntemine ve ekipman gereksinimlerine göre seçilebilecek reçine, cam ve metal kapsülleme seçenekleri sunuyoruz.
C5: Evet. Ürünlerimiz otomotiv mühendisliğinde ve akü termal yönetim sistemlerinde uygulanır ve sıcaklık algılama bileşenleri olarak kullanılabilir. Özel modelin akü sistemi sıcaklık aralığına, kurulum yerine ve devre gereksinimlerine göre belirlenmesi gerekir.
Cevap6: Çalışma sıcaklığı aralığını, hedef direnç değerini, B değerini, kapsülleme türünü, kurulum yerini ve miktarını sağlamanızı öneririz. Daha eksiksiz bilgi, uygun ürün spesifikasyonunun belirlenmesine yardımcı olur.
C7: Evet. NTC özelleştirme ve kapsülleme yeteneklerimiz var ve sıcaklık aralığı, direnç-sıcaklık özellikleri ve kapsülleme gereksinimlerine göre iletişim kurabiliyoruz. Özel projeler için, soruşturma sırasında eksiksiz teknik gereklilikler önerilir.
