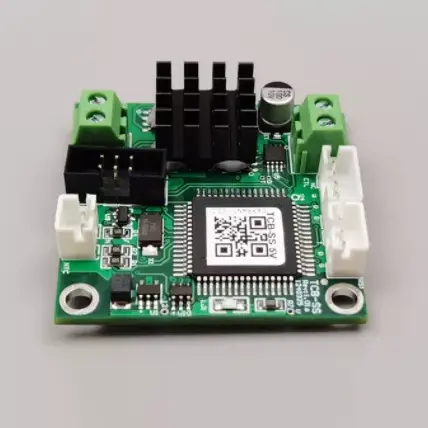

X-Meritan, Ultra Kompakt Boyutlu ve kart alanı, sıcaklık stabilitesi ve kontrollü TEC çıkışının birlikte dikkate alınması gereken Mikro TEC uygulamaları için Tasarlanmış TCB-SS Sıcaklık Kontrol Cihazını üretmektedir. TCB-SS, sıcaklık algılamayı ve TEC sürüşünü küçük bir kontrol panosunda entegre ederek Micro TEC'in geri bildirime dayalı bir sıcaklık kontrol döngüsü aracılığıyla düzenlenmesine olanak tanır.
Kontrolör, genel amaçlı bir sıcaklık kontrol mimarisi yerine kompakt bir kart formatına göre tasarlanmıştır. Varsayılan sıcaklık algılama girişi olarak 10K NTC sensörü kullanır ve maksimum 3A TEC akımıyla varsayılan 4,5V TEC voltajını destekler, bu da kartı minyatür termal yönetim sistemleri için uygun hale getirir.
|
Kart besleme gerilimi (DC) |
5V ±%10 |
|
Çıkış verimliliği |
>%94 |
|
TEC voltajı |
4,5V (varsayılan) |
|
TEC akımı |
3A (maksimum) |
|
Sıcaklık kontrol sensörü |
10K NTC (varsayılan B değeri: 3950) |
|
Sıcaklık kontrol doğruluğu |
0,01° |
|
Sıcaklık doğruluğunu ayarlayın |
0,01° |
|
Sıcaklık kontrolü ölçüm aralığı |
-60°C ila +170°C |
|
Kontrol sıcaklığı aralığı |
-20°C ila +100°C |
|
Varsayılan fabrika ayarı |
25°C |
10K NTC sıcaklık değişikliklerini algılar ve sinyali kontrol ünitesine gönderir.
Kontrol cihazı ölçülen sıcaklığı hedef değerle karşılaştırır ve Micro TEC çıkışını PID kontrolü aracılığıyla düzenler.
Sürekli çıkış, yalnızca basit açma/kapama anahtarlamasına güvenmek yerine, çalışma sırasında TEC sürücüsünü ayarlar.
4 cm x 4 cm x 1,28 cm ölçülerinde, Ultra Kompakt Boyutlu ve Mikro TEC'ler için Tasarlanmış TCB-SS Sıcaklık Kontrol Cihazı, sınırlı kurulum alanına sahip Micro TEC sistemleri için tasarlanmıştır.
Kontrol cihazı, hassas termal düzenleme için 0,01°C sıcaklık kontrol doğruluğu ve 0,01°C ayarlı sıcaklık doğruluğu sağlar.
%94'ün üzerindeki çıkış verimliliğiyle kontrolör, kompakt sıcaklık kontrol sistemlerinde verimli TEC sürüşü sağlar.
Uyumlu Micro TEC uygulamaları için varsayılan TEC voltajı 4,5V olup maksimum 3A TEC akımına sahiptir.
Varsayılan sensör, kontrol döngüsü için sıcaklık geri bildirimi sağlayan, B değeri 3950 olan 10K NTC'dir.
Sıcaklık kontrolü ölçüm aralığı -60°C ila +170°C iken belirtilen kontrol sıcaklığı aralığı -20°C ila +100°C'dir.
Yerleşik işlevler arasında, çalışma sırasında denetleyiciyi ve bağlı TEC'i izlemek için aşırı akım, aşırı voltaj, sıcaklık sınırlama ve TEC açık/kısa devre algılama yer alır.
|
Öğe |
Standart Yapılandırma |
|
TEC Tipi |
Mikro TEC |
|
TEC Gerilimi |
4,5V Varsayılan |
|
TEC Akımı |
3A Maksimum |
|
Sıcaklık Sensörü |
10K NTC |
|
NTC B-Değeri |
3950 Varsayılan |
|
Pano Temini |
5V ±%10DC |
|
Kontrol Aralığı |
-20°C ila +100°C |
Entegrasyondan önce TEC elektrik gereksinimleri, NTC özellikleri, hedef sıcaklık ve kart beslemesi, kontrol cihazı spesifikasyonlarına göre kontrol edilmelidir.
Ultra Kompakt Boyutlu ve Mikro TEC'ler için Tasarlanmış TCB-SS Sıcaklık Kontrol Cihazı, sabit termal koşulların gerekli olduğu optik modüller için kompakt sıcaklık kontrolü sağlar.
Kompakt optik sistemlerde lazer diyotların sıcaklığını düzenlemek için uyumlu bir Micro TEC'i çalıştırabilir.
Kompakt kontrolör, sınırlı kurulum alanı içinde Micro TEC tabanlı sıcaklık regülasyonu gerektiren laboratuvar cihazları için uygundur.
TCB-SS, kart boyutunun ve termal düzenlemenin önemli tasarım faktörleri olduğu kompakt teşhis cihazlarında sıcaklık kontrolünü destekler.
Kontrolör, sıcaklığa duyarlı kızılötesi dedektörlerin ve CCD sensörlerin sıcaklık regülasyonu için Micro TEC sistemleriyle entegre edilebilir.
Cevap1: Ultra Kompakt Boyutlu ve Mikro TEC'ler için Tasarlanmış TCB-SS Sıcaklık Kontrol Cihazı, Mikro TEC uygulamaları için tasarlanmıştır. Bağlı TEC, belirtilen 4,5V varsayılan TEC voltajına ve 3A maksimum akıma göre kontrol edilmelidir.
Cevap2: Varsayılan sıcaklık algılama konfigürasyonu, B değeri 3950 olan 10K NTC'dir. Diğer sensör gereksinimleri proje spesifikasyonu sırasında onaylanmalıdır.
Cevap3: Sıcaklık kontrol ölçüm aralığı -60°C ila +170°C'dir, belirtilen kontrol sıcaklık aralığı ise -20°C ila +100°C'dir. Ölçüm aralığı sıcaklık algılama kapasitesini gösterirken kontrol aralığı belirtilen sıcaklık düzenleme aralığını tanımlar.
Cevap4: Kartın besleme voltajı 5V ±%10 DC'dir. Sistem, belirtilen bu giriş aralığında kalan uygun bir güç kaynağı sağlamalıdır.
Cevap5: Belirtilen maksimum TEC akımı 3A'dır ve varsayılan TEC voltajı 4,5V'tur. Gerçek bağlı TEC, elektrik gereksinimlerine ve kontrol cihazı limitlerine göre seçilmelidir.
Cevap6: Belirtilen sıcaklık kontrol doğruluğu 0,01°C'dir ve ayarlanan sıcaklık doğruluğu da 0,01°C olarak belirtilmiştir.
Cevap7: Kontrolörde aşırı akım koruması, aşırı gerilim koruması, sıcaklık sınırlama ve TEC açık devre ve kısa devre algılama bulunur.
