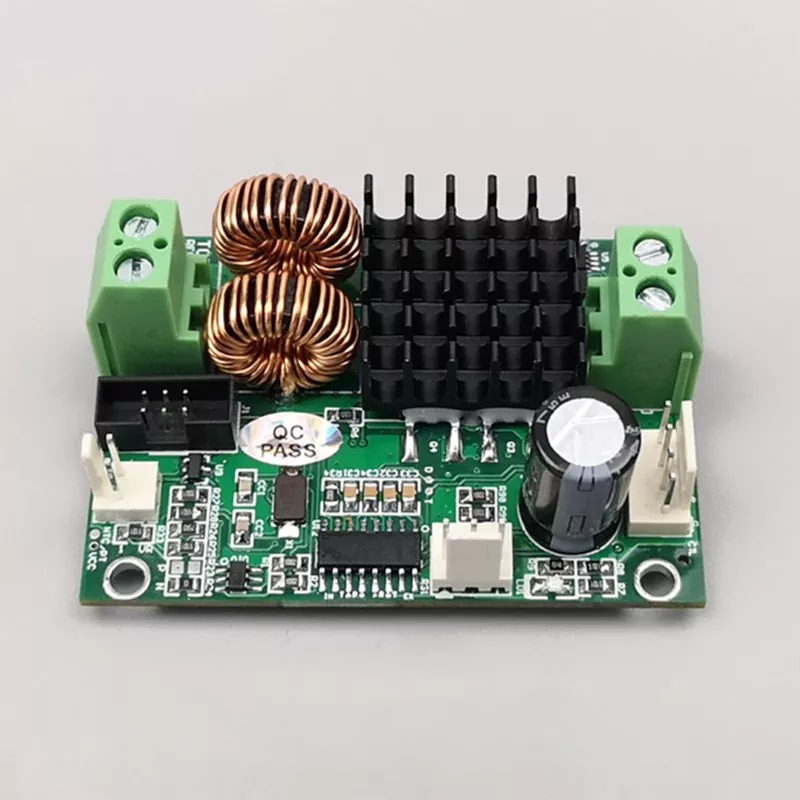

Kompakt Tasarımlı ve Yüksek Hassasiyetli TCB-NC Sıcaklık Kontrol Cihazı

TCB-NC, yüksek yoğunluklu endüstriyel kontrol senaryoları ve minyatür hassas ekipmanlar için tasarlanmış özel bir yarı iletken sıcaklık kontrol panosudur. Kompakt Tasarımlı ve Yüksek Hassasiyetli TCB-NC Sıcaklık Kontrol Cihazı, PID hesaplamayı, yüksek güçlü sürüşü, NTC sensör veri toplamayı ve sinyal geri bildirimini tek bir ünitede birleştirerek modern sistem entegrasyonunu mümkün kılan yüksek düzeyde entegre devre tasarımı kullanır.

Temel Çalışma Prensibi

TCB-NC, yarı iletken tabanlı ısıtma ve soğutma uygulamaları için özel olarak tasarlanmış, optimize edilmiş bir kapalı döngü PID geri besleme kontrol mekanizması kullanır.

Cihazdan ve ortamdan gerçek zamanlı sıcaklık verileri elde etmek için yerleşik bir NTC sıcaklık sensörü kullanır ve sıcaklık sapmalarını hassas bir şekilde hesaplamak için bu okumaları ayarlanan parametrelerle hızla karşılaştırır.

Üç aşamalı bir PID (Oransal-İntegral-Türev) algoritmasından yararlanarak, geleneksel, basit açma/kapama kontrol yöntemlerinin yerini alarak, çıkış parametrelerini dinamik olarak ayarlar ve termoelektrik soğutma plakasına sağlanan akımı sürekli olarak modüle eder.

Bu, hızlı sıcaklık dalgalanmalarının neden olduğu termal şoku etkili bir şekilde önler; Yük sıcaklığı dinamik olarak değişse bile kontrol cihazı hedef sıcaklığa hızlı bir şekilde kilitlenir ve minimum dalgalanmayla istikrarlı, sürekli sıcaklık kontrolü sağlar.

Parametreler

Ürün Özellikleri

1. Ultra Kompakt Yapı

Minyatürleştirilmiş, entegre bir tasarıma sahip Kompakt Tasarımlı ve Yüksek Hassasiyetli TCB-NC Sıcaklık Kontrol Cihazı, geleneksel sıcaklık kontrol ekipmanlarında bulunan hantal yapıları ortadan kaldırır. Kompakt, hafif form faktörü, yüksek yoğunluklu endüstriyel dolaplara ve minyatür hassas cihazlara kusursuz bir şekilde yerleştirilmesine olanak tanır.

Geleneksel sistemlerle karşılaştırıldığında, endüstriyel ekipmanların minyatürleştirilmesi ve entegrasyonuna yönelik mevcut trendlere uyum sağlayarak kurulum alanından önemli ölçüde tasarruf sağlar.

2. Endüstriyel Sınıf EMC Parazit Direnci

TCB-NC, fabrikadan çıkmadan önce kapsamlı elektromanyetik uyumluluk (EMC) testinden geçirilir ve elektromanyetik girişime karşı mükemmel direnç gösterir.

Yüksek voltaj, çoklu cihaz etkileşimi ve güçlü elektromanyetik gürültü ile karakterize edilen karmaşık endüstriyel ortamlarda bile, sinyal kesintisi veya kontrol arızaları olmaksızın doğru sıcaklık verisi toplamayı ve kararlı sistem çalışmasını korur.

3. Basit İnsan-Makine Etkileşimi

Parametre ayarlarını ve sıcaklık kontrol modu geçişini kolaylaştıran yüksek çözünürlüklü görsel ekrana ve sezgisel menü navigasyonuna sahiptir.

Özel bir teknik uzmanlığa gerek yoktur; standart operatörler ekipmanın devreye alınmasını ve parametre kalibrasyonunu hızlı bir şekilde tamamlayabilir, bu da onu hem seri üretim ekipmanı kurulumu hem de günlük bakım için uygun hale getirir.

4. Ultra Yüksek Sıcaklık Kontrol Hassasiyeti

Yarı iletken üretimi, hassas testler ve laboratuvar analizleri gibi zorlu uygulamalar için özel olarak optimize edilmiştir; minimum sıcaklık toleransı sunar ve uzun vadede hassas, sabit sıcaklıkları korur.

Hassas ekipmanlardaki sıcaklık dalgalanmalarından kaynaklanan test hataları ve proses sapmaları gibi sorunları etkili bir şekilde çözerek yüksek ürün verimi ve doğru deneysel veriler sağlar.

5. Kompakt Boyut, Yüksek Güç

Kompakt bir form faktörünü, çeşitli standart termoelektrik soğutucuları (TEC'ler) yüksek termoelektrik dönüşüm verimliliğiyle istikrarlı bir şekilde çalıştırabilen yüksek güçlü bir sürücü modülüyle birleştirir.

Kompakt kurulum ihtiyacını yüksek yoğunluklu sıcaklık kontrol işlemlerinin talepleri ile dengeleyerek aynı boyuttaki standart sıcaklık kontrol kartlarından çok daha üstün performans sağlar.

Geleneksel sıcaklık kontrol sistemlerine göre avantajları nelerdir?

1. Daha Yüksek Entegrasyon

Geleneksel endüstriyel sıcaklık kontrol sistemleri, harici sürücü modülleri ve sinyal toplama ekipmanı gerektirir, bu da karmaşık mimarilere ve hantal kablolamaya neden olur.

TCB-NC Sıcaklık Kontrol Cihazı, yerleşik sürücü ve geri bildirim sistemleriyle hepsi bir arada entegre bir tasarıma sahiptir; Kompakt Tasarımlı ve Yüksek Hassasiyetli TCB-NC Sıcaklık Kontrol Cihazı, bağımsız bir ünite olarak hassas sıcaklık kontrolünü bağımsız olarak gerçekleştirerek sistem mimarisini önemli ölçüde basitleştirir.

2. Daha Akıllı Kontrol Mantığı

Geleneksel açma/kapama sıcaklık kontrolü, uzun süreli çalışma sırasında hassas çekirdek bileşenlere zarar verebilecek sıcaklık aşımı, sık başlatma-durdurma döngüleri ve önemli termal şok gibi sorunlardan muzdariptir.

Bu ürün, düzgün sıcaklık geçişleri ve minimum dalgalanma sağlamak, temel bileşenleri etkili bir şekilde korumak ve ekipmanın genel hizmet ömrünü uzatmak için sürekli PID dinamik çıkış düzenlemesini kullanır.

3. Daha Geniş Uygulama Uygunluğu

NTC termistörlerine yönelik yerel destek, en hassas sıcaklık kontrol ekipmanlarının sensör konfigürasyonlarıyla uyumluluğu sağlar ve hem soğutma hem de ısıtma uygulamalarına esnek adaptasyona olanak tanır.

Statik sabit sıcaklıktaki laboratuvar görevleri veya dinamik endüstriyel yük koşulları için olsun, istikrarlı, yüksek hassasiyetli çalışmayı sürdürerek geleneksel özel sıcaklık kontrol cihazlarından çok daha fazla çok yönlülük sunar.

Yaygın Uygulama Senaryoları

1. Endüstriyel Otomasyon Kontrol Kabinleri

Yüksek yoğunluklu entegre elektrik kontrol kabinleri için hassas, sabit sıcaklıkta termal yönetim sağlar. Kompakt Tasarımlı ve Yüksek Hassasiyetli TCB-NC Sıcaklık Kontrol Cihazı, elektrikli bileşenlerin eskimesini ve yüksek iç sıcaklıkların neden olduğu operasyonel arızaları önleyerek otomatik üretim hatlarının sürekli ve istikrarlı çalışmasını sağlar.

2. Hassas Laboratuvar Cihazları

Çeşitli analitik cihazların, test ekipmanlarının ve deney numunelerinin sabit sıcaklık kontrolü için uygundur. Titreşimsiz çalışma, yüksek hassasiyet ve düşük parazit gibi avantajlarıyla sıcaklık dalgalanmalarının deneysel veriler üzerindeki etkisini ortadan kaldırarak doğru ve tekrarlanabilir test sonuçları sağlar.

3. Yarı İletken Mikro İşleme Ekipmanları

Yarı iletken mikro işleme, hassas gravür ve mikro/nano muayene ekipmanlarında sıcaklık regülasyonu için kullanılır. Yarı iletken üretim süreçlerinin sıkı sıcaklık kontrol standartlarını karşılayarak hassas işlemede verim oranlarının iyileştirilmesine yardımcı olur.

4. Yeni Enerji Yardımcı Ekipmanları

Yeni enerji test ekipmanlarıyla, enerji depolama sistemleri için termal yönetim bileşenleriyle ve mikro sıcaklık kontrol modülleriyle uyumludur. Çalışma sıcaklıklarını dengeler ve yeni enerji ekipmanlarının karmaşık yüksek ve düşük sıcaklıktaki çalışma koşullarına uyum sağlar.

SSS

S1: Geleneksel çözümlerle karşılaştırıldığında TCB-NC sıcaklık kontrol sistemine geçişin temel değeri nedir?

Temel avantajlar üç alanda yatmaktadır:
Birincisi, daha küçük bir kaplama alanına ve daha yüksek entegrasyona sahip olması, onu minyatür ekipmanların yenilenmesi için ideal kılıyor;
İkincisi, hassas üretim süreçlerine uygun olarak daha yüksek sıcaklık kontrolü hassasiyeti ve daha geniş sensör uyumluluğu sunar;
Üçüncüsü, harici yardımcı donanım ihtiyacını ortadan kaldırarak genel sistem yapısını basitleştirir ve ekipman entegrasyonunu, kablolamayı ve uzun vadeli bakım maliyetlerini etkili bir şekilde azaltır.

S2: Optimum sıcaklık kontrolünü sağlamak için PID parametreleri nasıl kalibre edilmelidir?

Endüstri standardı yinelemeli kalibrasyon yöntemini öneriyoruz: ilk önce integral (I) ve türev (D) parametrelerini sıfıra ayarlayın ve hafif sıcaklık salınımı oluşana kadar orantısal kazancı (Kp) kademeli olarak artırın; daha sonra, kararlı durum sıcaklık hatasını ortadan kaldırmak için integral süresini (Ti) ayarlayın; son olarak, sıcaklık tepki hızını artırmak ve dalgalanmaları bastırmak için türev süresine (Td) ince ayar yapın. Ekipmana özel hassas parametreler için lütfen bire bir rehberlik için teknik ekibimizle iletişime geçin.

S3: Kompakt Tasarımlı ve Yüksek Hassasiyetli TCB-NC Sıcaklık Kontrol Cihazı, yüksek hassasiyetli yarı iletken ekipmanların çalışma koşullarına uygun mudur?

Bu ürün özellikle yarı iletken mikro ekipmanlar ve hassas test cihazları için geliştirilmiştir. Endüstriyel düzeyde elektromanyetik uyumluluk (EMC) ve stabilite testlerinden geçmiştir. Yüksek alan verimliliği, sabit sıcaklık çıkışı ve minimum veri hatası özellikleriyle yarı iletken üretim hatlarında mikro sıcaklık kontrolü ve hassas laboratuvar ekipmanları için ideal bir çözüm olarak hizmet eder.

S4: Cihaz çift yönlü ısıtma ve soğutma kontrolünü destekliyor mu? Tek yönlü çalışma için özelleştirilebilir mi?

Çalışma koşullarına bağlı olarak sabit bir sıcaklığı koruyarak ısıtma ve soğutma arasında otomatik geçişi doğal olarak destekler. Ayrıca, farklı ekipmanların belirli sıcaklık kontrol gereksinimlerini karşılamak için yalnızca ısıtma veya yalnızca soğutma modları için yapılandırmaya izin veren özel programlamayı da destekleyerek yüksek kişiselleştirme esnekliği sunar.

S5: Toplu siparişlerde teknik entegrasyon desteği ve satış sonrası hizmet sağlanıyor mu?

Orijinal üretici olarak toplu siparişler için özel teknik entegrasyon, parametre ayarlama rehberliği ve sistem düzeyinde entegrasyon desteği sağlıyoruz. Tüm ürünler standart kalite kontrolüne ve tam sevkiyat öncesi denetime tabi tutulur. Ayrıca kurumsal seri üretim ve proje yineleme ihtiyaçlarını karşılamak için uzun vadeli satış sonrası teknik destek de sunuyoruz.
