Mikro Termoelektrik Soğutuculu Montajlar

X-Meritan, ayrı soğutma bileşenlerinin montajıyla ilgili termal darboğazları, gaz çıkışı risklerini ve montaj karmaşıklıklarını ortadan kaldırmak için Mikro Termoelektrik Soğutuculara sahip hassas Düzenekler üretmektedir. Mikro-Peltier elemanlarını, özel başlık tabanlarını (Kovar, CuW, HTCC/LTCC) ve geri besleme termistörlerini temiz oda koşullarında entegre ederek bu çözüm, kalıpla takılmaya hazır, anahtar teslimi bir alt montaj oluşturur. Doğrudan optik çipin altındaki aktif nokta soğutması, sensör dizilerindeki karanlık gürültüyü en aza indirir ve yüksek güçlü lazer diyotlar için emisyon dalga boylarını kilitler.

Paket Formatları ve Yüzey Mühendisliği

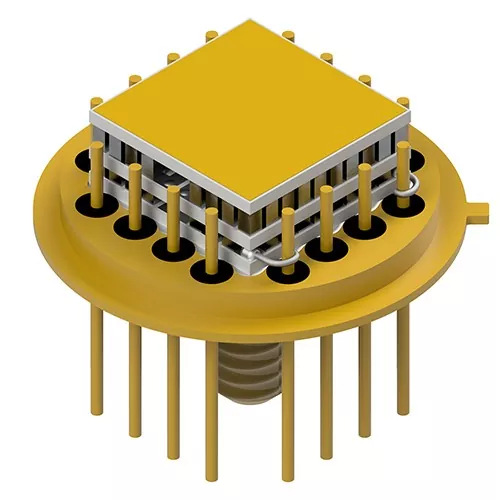

Transistör Anahat (TO-Can) Başlıkları

Telekom alıcı-vericileri, VCSEL'ler ve minyatür spektroskopik sensörlerde yaygın olarak kullanılır. Başlık tabanları, dahili tel bağlamayı kolaylaştırmak için özel pim geometrisine (silindirik, düzleştirilmiş uçlar veya çivi başı) sahip nikel/altın kaplamalı Kovar veya çelik içerir.

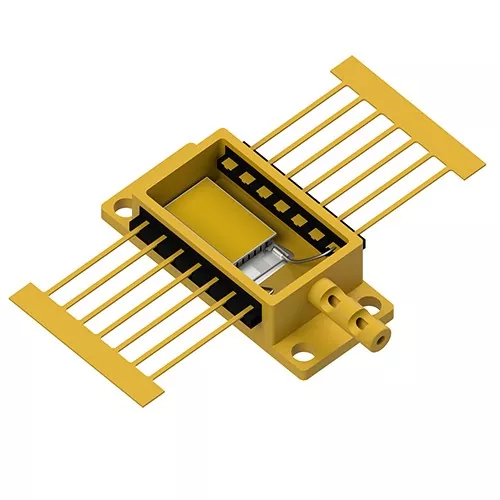

Yüksek Bütünlüklü Optoelektronik Muhafazalar

Yapısal sağlamlığın ve hassas ortak düzlemliliğin çok önemli olduğu çok watt'lık termal yükler ve yoğun fotodedektör dizileri için tasarlanmıştır.

Temel Performans

Ötektik Mikro Bağlama: Alt modüller, AuSn ötektik ön kalıpları kullanılarak doğrudan paket başlıklarına lehimlenir, böylece iletken epoksiler ortadan kaldırılır ve hermetik contalarda organik gaz çıkışı önlenir.

Karanlık Gürültü Bastırma: Aktif nokta soğutma, fotodetektör dizi bağlantı sıcaklıklarını düşürür, termal karanlık akımı azaltır ve genel sinyal-gürültü oranlarını (S/G) iyileştirir.

Esnek Kurşun Çerçeve Yapılandırmaları: Başlık pimleri, döngü endüktansını düşürmek ve otomatik tel bağlama işlemlerini basitleştirmek için düzleştirilmiş yüzeyler veya çivili uçlarla değiştirilebilir.

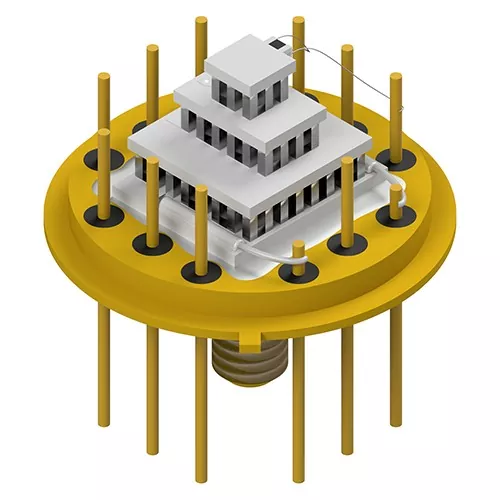

Çok Kademeli Aşamalandırma Yetenekleri: Derin soğutma diferansiyelleri (ΔT>70∘C) gerektiren uygulamalar için tek aşamalı ila 4 aşamalı mikro-TEC konfigürasyonlarını barındırır.

Birlikte Geliştirilen Paketleme (JDP): Termal CAD modelleme ve malzeme seçiminden hızlı numune prototipleme ve seri üretime kadar tam uygulama mühendisliği desteği.

Birincil Uygulama Alanları

Optik İletişim ve Fotonik

Lazer bağlantı sıcaklığını değişken kasa sıcaklıklarında kilitleyerek TOSA/ROSA alıcı-vericileri, EML lazerleri ve DWDM ağları için dalga boyu stabilizasyonu sağlar.

Kızılötesi ve XRF Spektroskopisi

Mikro Termoelektrik Soğutuculu Düzenekler, X-ışını floresans (XRF) ve dağılımsız kızılötesi (NDIR) sensörler için soğuk alt tabaka platformları sağlayarak çevresel analiz sırasında sinyal kaymasını önler.

Yüksek Güçlü Endüstriyel Lazerler

Kelebek (BTF) ve Yüksek Isı Yükü (HHL) paketlerinin içindeki ısı akışını yöneterek ışın kalitesini korur ve diyot ömrünü uzatır.

Havacılık ve Savunma Algılama

Sert mekanik titreşime ve termal şoka maruz kalan odak düzlemi dizileri (FPA), gece görüş dedektörleri ve optik yönlendirme sensörleri için soğutma.

Kalite Doğrulaması

Şirket İçi Temiz Oda Paketleme: Tüm micro-TEC yerleştirmeleri, tel bağlama ve sızdırmazlık işlemleri, oksidasyonu ve nem tutulmasını önlemek için kontrollü ortamlarda gerçekleştirilir.

%100 Parametre Taraması: Mikro Termoelektrik Soğutuculara sahip her Düzenek, sevkıyattan önce AC direnci (Rac), yalıtım direnci, termal tepki ve boyut toleransları açısından testlere tabi tutulur.

İzlenebilir Tedarik Zinciri Bütünlüğü: Doğrulanmış başlık üreticileriyle doğrudan ortaklık, altın kaplama yapışmasını, vakum sızdırmazlığını ve ISO9001 standartlarına sıkı uyumu sağlar.

Sıkça Sorulan Sorular

Ayrı TEC'leri şirket içinde monte etmeye kıyasla önceden monte edilmiş başlık üstü TEC satın almanın faydası nedir?

Önceden entegre edilmiş düzenekler, karmaşık manuel mikro lehimleme işlemini ortadan kaldırır, fabrikada doğrulanmış ötektik bağ bütünlüğünü garanti eder (Rth minimizasyonu) ve kapalı paketlerin içindeki gazın dışarı çıkmasını önler.

X-Meritan micro-TEC'leri müşterinin sağladığı özel başlıklara monte edebilir mi?

Evet. Ortak Geliştirme Paketleme (JDP) programımız aracılığıyla müşteriler standart Kovar/CuW başlıklarımızdan seçim yapabilir veya fabrika TEC entegrasyonu ve tel bağlama için özel muhafazalar gönderebilir.

Altın-kalay (AuSn) ötektik bağlama paketin güvenilirliğini nasıl artırır?

Organik yapıştırıcılardan veya standart yumuşak lehimlerden farklı olarak AuSn ötektik bağlama, daha yüksek termal iletkenlik, sıfır organik gaz çıkışı ve aşağı yönde yüksek sıcaklıkta kalıp bağlama işlemlerine dayanabilen güçlü bağlantı mukavemeti sağlar.

Özel bir micro-TEC paket tasarımını değerlendirmek için hangi veriler gereklidir?

Lütfen hedef paket stilini (örneğin, TO-8, BTF), ısı yükünü (Qc), hedef sıcaklık farkını (ΔT), pin konfigürasyon gereksinimlerini ve tercih edilen sürüş voltajı/akım sınırlarını sağlayın.
