Soyut
Katı hal termal yönetimi, titreşimsiz, hassas sıcaklık düzenlemesinin kritik olduğu endüstrilerde vazgeçilmez hale geldi. Bu kılavuz, temel fiziği, tasarım hususlarını, uygulama ortamını ve operasyonel en iyi uygulamaları incelemektedir.Termoelektrik Soğutucular. Tersine çevrilebilir Peltier etkisinden fiber optik, tıbbi teşhis ve otomotiv algılamada gerçek dünyadaki kullanıma kadar, aşağıdaki bölümler mühendislere ve teknik karar vericilere bu cihazların zorlu ortamlarda seçilmesi, entegre edilmesi ve bakımının yapılması için uygulanabilir bilgiler sağlar.
İçindekiler
Peltier Etkisini ve TEC Mimarisini Anlamak
Her işletmenin çalışma temeliTermoelektrik Soğutucularcihaz, Jean Charles Athanase Peltier tarafından 1834'te keşfedilen bir olguya dayanmaktadır. Birbirine benzemeyen iki yarı iletken malzemenin oluşturduğu bir bağlantı noktasından doğru akım geçtiğinde, bağlantı noktalarından biri ısıyı emerken diğeri onu serbest bırakır. Peltier etkisi olarak bilinen bu tersinir termal transfer, giriş akımının polaritesini tersine çevirerek tek bir modülün soğutucu veya ısıtıcı olarak işlev görmesini sağlar.
Soğuk Kavşak ve Sıcak Kavşak Davranışı
Tipik bir Peltier modülünün içinde düzinelerce ila yüzlerce p-tipi ve n-tipi yarı iletken pelet elektriksel olarak seri ve termal olarak paralel olarak düzenlenmiştir. Peletler, elektrik yalıtımı sağlarken ısıyı ileten iki seramik alt tabaka arasına sıkıştırılmıştır. DC akımı n-tipinden p-tipi malzemeye aktığında, bağlantı noktası ısıyı emerek soğuk bir taraf oluşturur. P tipinden n tipine akan akım, ısıyı açığa çıkararak sıcak tarafı oluşturur.
Bu mimari, modül boyunca mevcut büyüklüğün ayarlanmasıyla hassas bir şekilde modüle edilebilen bir sıcaklık farkı üretir. Kompresörlerin, soğutucu akışkanların ve hareketli parçaların bulunmaması, bu teknolojiyi geleneksel buhar sıkıştırmalı sistemlerden ayırarak güvenilirlik, gürültü profili ve form faktörü esnekliği açısından avantajlar sunar.
Malzemeler ve İnşaat
Bizmut tellür (Bi₂Te₃), oda sıcaklığına yakın çalışma için en verimli termoelektrik malzeme olmaya devam ediyor. Yarı iletken peletler, tipik olarak alümina (Al₂O₃) veya alüminyum nitrürden (AlN) yapılan seramik plakalar arasına lehimlenir. Metal ara bağlantılar, tek tek peletleri sürekli bir devre halinde birleştirir ve tamamlanan düzenek, soğutma kapasitesi gereksinimlerine bağlı olarak genellikle birkaç milimetre kareden birkaç santimetre kareye kadar büyük olmaz.
Temel Özellikler ve Modül Seçim Kriterleri
Uygun modülün seçilmesi termal yükün, hedef sıcaklık farkının, kullanılabilir alanın ve güç bütçesinin dikkatli bir şekilde değerlendirilmesini gerektirir. Veri sayfası parametreleri tek başına optimum performansı garanti etmez; mühendislerin çalışma noktasını gerçek dünya koşullarına göre modellemesi gerekir.
Kritik Veri Sayfası Parametreleri
Herhangi bir seçim kararının omurgasını dört parametre oluşturur. Maksimum soğutma kapasitesi (Q_max), sıfır sıcaklık farkındaki ısı pompalama kapasitesini temsil eder. Maksimum sıcaklık farkı (ΔT_max), sıfır ısı yükü altında sıcak ve soğuk taraflar arasında ulaşılabilir en büyük sıcaklık aralığını gösterir. Maksimum akım (I_max) ve maksimum voltaj (V_max) elektriksel çalışma zarfını tanımlar.
En önemlisi, Q_max, ΔT_max ve I_max'a aynı anda ulaşılamaz. Modülün herhangi bir maksimuma yakın çalıştırılması diğer iki parametrenin düşmesine neden olur. Bu nedenle seçim, gerçek hedef çalışma noktasındaki davranışı tanımlayan normalleştirilmiş performans eğrilerine dayanmalıdır.
Uygulama Odaklı Seçim Kılavuzu
| Başvuru Durumu | Önerilen Yön |
|---|---|
| Az yer kaplayan, düşük ısı yükü | Hava soğutmalı TEC montajı |
| Alanı kısıtlı muhafaza | Sıvı soğutmalı TEC konfigürasyonu |
| Sürekli sıvı sıcaklığı regülasyonu | Sıvıdan sıvıya TEC platformu |
| Yüksek ısı yükü yoğunluğu | Yeniden hesaplanan çalışma noktasıyla gelişmiş sıcak taraf dağıtımı |
| 0,1°C'nin altında hassasiyet gereksinimi | Sensör geri beslemeli ve PID denetleyicili TEC |
| Çift yönlü ısıtma ve soğutma | H-köprü tahrikli iki yönlü sıcaklık kontrolü |
Pratik Tasarımlarda Soğutma Verimliliğini Maksimuma Çıkarma
Tek kademeli termoelektrik modüller için performans katsayısı (COP) tipik olarak 0,3 ile 0,7 arasındadır, ancak iyi optimize edilmiş sistemler, sıcaklık farkı az olduğunda bu aralığı aşabilir. Kötü tasarlanmış uygulamalar sıklıkla 0,2'nin altına düşer. Bu sonuçlar arasındaki boşluk üç tasarım koluna bağlıdır.
Boyutlandırma Stratejisi: Kasıtlı Büyük Boyutlandırma
Belki de en mantık dışı ama etkili uygulama, gerçek ısı yükünün dört ila altı katı maksimum soğutma kapasitesine sahip bir modülün seçilmesini ve ardından onu maksimum akımın yalnızca %20-35'inde çalıştırmayı içerir. Bu yaklaşım, gerekli ısı pompasını sağlamaya devam ederken akımın karesiyle artan Joule ısıtma kayıplarını en aza indirir. Modül daha soğuk çalışır, daha uzun süre dayanır ve aynı termal görev için daha az güç tüketir.
Sıcak Taraf Isı Reddi
Peltier modülünün sıcak tarafı yalnızca pompalanan ısı yükünü değil aynı zamanda elektrik giriş gücünü de reddetmelidir. Toplam ısı reddi, soğutma yükü artı tüketilen elektrik gücüne eşittir. Sıcak taraftaki soğutucunun boyutunun küçük olması, soğuk tarafı yüksek bir ortama karşı çalışmaya zorlayarak performansı aşındırır ve bozulmayı hızlandırır. Isı yükleri birkaç watt'ı aştığında genellikle sıvı soğutma veya yüksek verimli basınçlı hava soğutma blokları gereklidir.
Kontrol Stratejisi

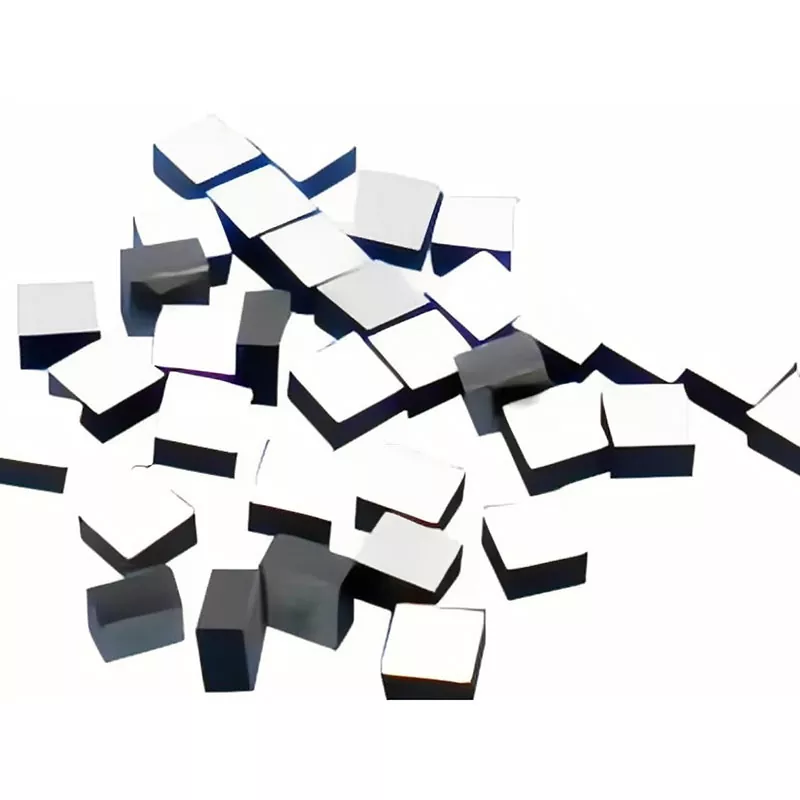

Yüksek çözünürlüklü bir sıcaklık sensörüyle eşleştirilmiş hassas bir PID denetleyici, ±0,1°C veya daha iyi bir ayar noktası kararlılığı sağlar. Kontrolör, modülü tamamen açıp kapatmak yerine modüle giden akımı modüle ederek termal döngü stresini önler ve kararlı durum kararlılığını artırır.
Endüstriyel ve Tıbbi Uygulama Ortamı
Katı hal işlemi, milisaniyelik yanıt ve ortam altı soğutma kapasitesinin benzersiz birleşimi, oldukça çeşitli endüstrilerde benimsenmeye yol açtı. Her uygulama, aşağıdaki avantajlardan farklı bir alt kümeden yararlanır:Termoelektrik Soğutucular.
Fiber Optik İletişim ve Fotonik
Optik alıcı-vericiler, lazer diyotlar ve pompa lazerleri, bağlantı sıcaklığına doğrudan bağlı olan dalga boyu kararlılığı gerektirir. Bir derecenin çok küçük bir kısmı bile olsa bir kayma, dalga boyunun spesifikasyon sınırlarının ötesine geçmesine neden olabilir. Termoelektrik modüller, lazer sıcaklığını ±0,1°C aralığında tutarak ortam dalgalanmalarına karşı kararlı çıktı sağlar.
Tıbbi Teşhis ve Yaşam Bilimleri
Polimeraz zincir reaksiyonu (PCR) cihazları, denatürasyon, tavlama ve uzatma sıcaklıkları arasındaki hızlı, hassas termal döngüye bağlıdır. Peltier tahrikli termodöngücüler saniyede 20°C'yi aşan ısıtma hızlarına ve saniyede 5°C'nin üzerinde soğutma hızlarına ulaşarak daha hızlı teşhis geri dönüşü sağlar. 96 kuyulu bir plaka boyunca sıcaklık bütünlüğü ±0,1°C dahilinde muhafaza edilebilir.
CO₂, YAG, diyot ve fiber lazerler dahil olmak üzere tıbbi lazer sistemleri, optik bileşenleri korumak ve ışın kalitesini sürdürmek için termoelektrik stabilizasyona dayanır. TEC'lerin katı hal yapısı, optik hizalamayı bozacak titreşim olmadan kompakt el aletlerine ve konsola monte lazer kafalarına entegrasyona olanak tanır.
Otomotiv Algılama ve LiDAR
Otomotiv LiDAR sistemleri, emisyon dalga boyu sıcaklıkla değişen lazer diyotları kullanır. TEC'ler bu lazer kaynaklarını aşırı başlık altı sıcaklık dalgalanmalarına karşı dengeleyerek algılama doğruluğunu ve menzil performansını korur. Hareketli parçaların bulunmaması özellikle yüksek titreşimli otomotiv ortamlarında değerlidir.
Endüstriyel Enstrümantasyon ve Analitik Ekipmanlar
Analitik cihazlar, yarı iletken üretim ekipmanı ve çevre analizörleri, numune koşullandırma, dedektör soğutma ve referans noktası stabilizasyonu için termoelektrik sıcaklık kontrolünü kullanır. Soğuk plakalar ve sıvıdan sıvıya düzenekler, proses kontrol ortamlarında tekrarlanabilir ölçümler için gereken termal kararlılığı sağlar.
Kurulum, Tahrik ve Çevre Koruma
Nominal performansa ulaşmak ve modülün uzun ömürlü olmasını sağlamak için doğru kurulum ve elektrikli tahrik şarttır. Erken arızaların çoğu, ürünün doğasında olan sınırlamalardan ziyade önlenebilir montaj ve çalıştırma hatalarından kaynaklanmaktadır.
Montaj ve Termal Arayüz
Modül, soğutucu ve soğuk plaka arasındaki temas yüzeyi düzlüğü ±0,02 mm'den daha iyi olmalıdır. Temas termal direncini en aza indirmek için hem sıcak hem de soğuk yüzlere ince, düzgün bir yüksek kaliteli termal gres tabakası (yaklaşık 0,02 mm ila 0,1 mm kalınlık) uygulanmalıdır.
Vidalar kademeli olarak çapraz olarak sıkılmalıdır. Önerilen sıkıştırma aralığı 150 ila 300 kPa (yaklaşık 10 ila 21 kg/cm²) arasındadır. Aşırı veya eşit olmayan basınç, kırılgan seramik alt tabakayı kırabilir ve dahili yarı iletken topaklara zarar verebilir.
Güç Kaynağı Gereksinimleri
%10'dan daha az dalgalanmaya sahip DC regüle edilmiş bir güç kaynağı zorunludur. Doğrudan tam voltajlı sert başlatma yerine sabit akım sürücüsü veya PWM voltaj regülasyonu tercih edilir; bu, modülü zorlayabilir ve çalışma ömrünü kısaltabilir. Isıtma ve soğutma modları arasında geçiş yaparken, ters polarite yalnızca modül oda sıcaklığına döndükten sonra, genellikle 10 ila 15 dakikalık bir soğuma süresinden sonra uygulanmalıdır.
Yoğuşma ve Çevre Koruma
Ortam çiğlenme noktasının altında çalıştırma, soğuk tarafta yoğuşmaya neden olur. Nem girişi, termal performansı düşürebilir ve dahili bağlantıları zamanla aşındırabilir. Koruyucu önlemler arasında ısı yalıtım sargısı, dolgu bileşiği yalıtımı, hidrofobik kaplamalar ve tasarlanmış drenaj kanalları yer alır. Modül tamamen kapsüllenmediği sürece aşındırıcı gaz ortamlarında kullanımdan kaçınılmalıdır.
Bakım, Kullanım Ömrü ve Arıza Önleme
Termoelektrik soğutucular, uygun koşullar altında sıklıkla belirtilen arızalar arasındaki ortalama sürenin 100.000 ila 200.000 saat aralığında olduğu, doğası gereği güvenilir cihazlardır. Ancak gerçek kullanım ömrü büyük ölçüde termal döngü genliğine, mevcut sürücü profiline ve çevresel faktörlere bağlıdır.
Rutin Denetim Uygulamaları
- Termal yağın durumunu her altı ayda bir kontrol edin; kuruma veya çatlama gözlemlenirse yeniden uygulayın.
- Hava akışını ve ısı atma özelliğini korumak için sıcak taraftaki soğutucu kanatçıklarını basınçlı havayla temizleyin.
- Çalışma sırasında sıcaklık stabilitesini doğrulayın; artan dalgalanma, termal arayüzün bozulduğunu veya modül yorulduğunu gösterebilir.
- Çalışma noktasındaki akım çekişini izleyin; Aynı termal yük için artan akım, iç direncin arttığını gösterir.
Yaygın Arıza Modları
Sıcak ve soğuk durumlar arasında tekrarlanan döngülerden kaynaklanan termal stres, baskın bozunma mekanizması olmayı sürdürüyor. Sıcaklık salınımı büyükse, yüzbinlerce döngüden sonra lehim eklemi yorgunluğu ve yarı iletken pelet çatlaması gelişebilir. Modülü daha düşük akım oranlarında çalıştırmak ve kararlı termal arayüzleri korumak, servis ömrünü önemli ölçüde uzatır.
Korozyon ve elektriksel kısa devre de dahil olmak üzere nemle ilgili arızalar, uygun sızdırmazlık ve yoğuşma yönetimi ile önlenebilir. Soğuk tarafın çiğlenme noktasının altında çalıştığı uygulamalarda, sağlam nem koruması isteğe bağlı değildir ancak uzun süreli güvenilir çalışma için gereklidir.
Sıkça Sorulan Sorular
Bir termoelektrik soğutucu aynı anda hem soğutup hem de ısıtabilir mi?
Evet. Giriş DC gücünün polaritesini değiştirmek için H-köprü devresini kontrol ederek, soğuk ve sıcak taraf fonksiyonları milisaniyeler içinde değiştirilebilir. Bu, ek bir ısıtma elemanı olmadan çift yönlü hassas sıcaklık kontrolü sağlar. Tek bir modül, bir bileşeni çalışma sırasında soğutabilir ve başlatma veya boşta kalma dönemlerinde onu ısıtabilir.
Termoelektrik soğutucu kurulumunda önemli süreç ayrıntıları nelerdir?
Üç faktör kritiktir. Öncelikle soğutucu ile soğuk plaka arasındaki temas yüzeyi düzlüğü ±0,02 mm'den daha iyi olmalıdır. İkinci olarak, her iki tarafa da ince, düzgün bir yüksek ısı iletkenliğine sahip silikon yağı tabakası uygulanmalıdır. Üçüncüsü, vidalar 150 ila 300 kPa arasında önerilen basınçla çapraz ve eşit şekilde sıkılmalıdır. Eşit olmayan kuvvet, dahili yarı iletken peletleri ezebilir ve modülü tahrip edebilir.
Termoelektrik soğutucular uluslararası çevre standartlarını karşılıyor mu?
Evet. Termoelektrik soğutucular, tüm yaşam döngüleri boyunca kloroflorokarbon (CFC), hidrokloroflorokarbon (HCFC) veya diğer kimyasal soğutucuları kullanmaz. Doğal olarak Avrupa RoHS ve REACH direktiflerinin yanı sıra Kuzey Amerika çevre gereklilikleri de dahil olmak üzere en katı çevre düzenlemelerine uygundurlar.
Çalışma sırasında akım yönü tersine dönerse ne olur?
Soğuk ve sıcak taraflar yer değiştirir; modül daha önce soğuk olan yüzey üzerinde ısınmaya başlar. Bu, çift yönlü sıcaklık kontrolü için normal ve kullanışlı bir özelliktir. Ancak ters polarite yalnızca modül oda sıcaklığına yaklaştıktan sonra uygulanmalıdır. Yük altında ani ters dönüş, lehim bağlantılarına ve yarı iletken peletlere zarar veren termal strese neden olabilir.
Termoelektrik soğutucular vakumda çalışabilir mi?
Evet. Termoelektrik soğutucular vakum ortamlarıyla uyumludur çünkü yapılarında gaz çıkarabilecek hiçbir organik malzeme kullanılmaz. Tek kısıtlama kurşun yalıtımıdır; PVC yalıtımlı kablolardan kaçınılmalıdır. Vakum uygulamalarında teflon yalıtımlı veya yalıtımsız kablo uçları tercih edilir.
Bir termoelektrik soğutucunun sıcaklığı ne kadar düşebilir?

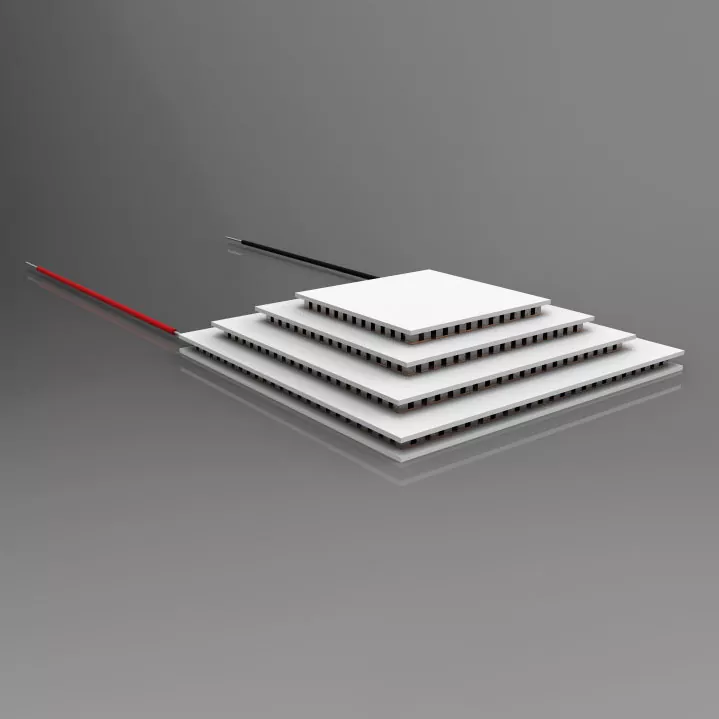

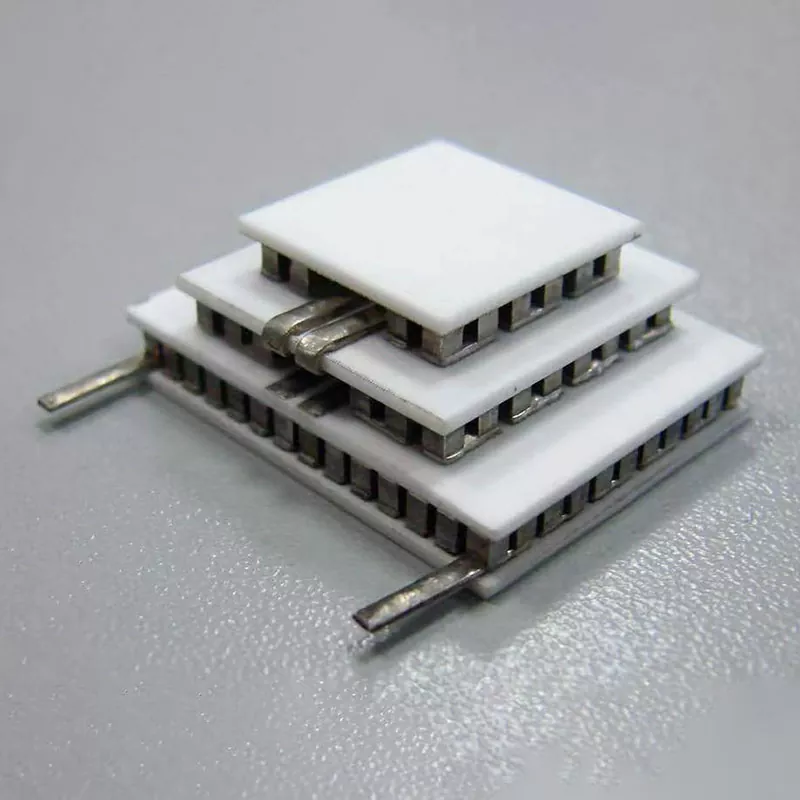

Tek kademeli bir modül tipik olarak sıcak ve soğuk taraflar arasında 60 ila 70°C'lik bir sıcaklık farkına ulaşabilir. Vakum ortamında çok kademeli kademeli modüller kullanılarak -100°C'ye kadar düşük sıcaklıklara ulaşılabilir. Bununla birlikte, her ek aşama genel COP'yi azaltır, bu nedenle çok aşamalı tasarımlar, sıcaklık hedefinin verimlilik cezasını haklı çıkardığı uygulamalara ayrılır.
Her termal zorluğun tasarlanmayı bekleyen bir katı hal çözümü vardır. Gereksinim ister bir lazer diyotun ortam altı soğutulmasını, ister moleküler teşhis için hassas sıcaklık döngüsünü veya bir otomotiv sensör paketinde sağlam termal stabilizasyonu gerektirsin, doğru modül konfigürasyonu ve sürücü stratejisi, yeterli ve olağanüstü performans arasındaki farkı yaratır.
