Termoelektrik Malzemeler: Katı Hal Soğutma ve Güç Üretiminin Temeli

Termoelektrik Malzemeleri ve Peltier Etkisini Anlamak

Her katı hal soğutma sisteminin kalbinde, elektrik akımını doğrudan sıcaklık gradyanına dönüştürebilen bir sınıf yarı iletken bileşik bulunur. Bu bileşikler, modern termal yönetimin işlevsel çekirdeğidir ve bunların elektriksel ve termal aktarım özellikleri, son cihazın soğutma kapasitesini, tepki hızını ve güç tüketimini belirler. Dikkatlice tasarlanmış malzemeler olmadan en karmaşık modül mimarisi bile istikrarlı performans sağlayamaz.

Termoelektrik Malzemeler Nelerdir?

Termoelektrik MalzemelerPeltier etkisini sergileyen yarı iletken maddelerdir; bu, iki farklı iletkenden oluşan bir devreden doğru akım geçtiğinde ısının bir bağlantı noktasında emildiği ve diğer bağlantı noktasında serbest bırakıldığı olgudur. Bizmut tellür alaşımları, oda sıcaklığına yakın çalışma için baskın seçim olmayı sürdürüyor ve ana soğutma uygulamalarında henüz yerini almayan bir elektrik iletkenliği, ısı yalıtımı ve üretilebilirlik dengesi sunuyor.

Bir termoelektrik malzemenin verimliliği genellikle boyutsuz değer değeri ZT ile ifade edilir. Bu parametre, Seebeck katsayısını, elektriksel iletkenliği ve termal iletkenliği tek bir performans göstergesinde birleştirir. Daha yüksek ZT değerleri, elektrik girişi birimi başına doğrudan daha fazla soğutma gücüne dönüşür, ancak pratik malzeme seçiminde mekanik dayanıklılık, termal stabilite ve metalizasyon sistemleriyle uyumluluk da dikkate alınmalıdır.

P-Tipi ve N-Tipi Yarı İletkenler

Termoelektrik devreler iki tamamlayıcı malzeme tipi gerektirir. P tipi yarı iletkenler elektriği öncelikle pozitif yük taşıyıcıları aracılığıyla iletirken, N tipi malzemeler negatif taşıyıcılara dayanır. Elektriksel olarak seri ve termal olarak paralel olarak birleştirildiğinde bu eşleştirilmiş peletler, modül performansını tanımlayan sıcaklık farkını oluşturur. Her tipin özellikleri dikkatli bir şekilde eşleştirilmelidir; voltaj, akım, sıcaklık aralığı ve termal genleşme davranışının tümü, eşleştirilmiş bir tasarımın hedef çalışma noktasına ulaşıp ulaşmadığını etkiler.

P tipi ve N tipi özellikler arasındaki uyumsuzluk yaygın ancak önlenebilir bir verimsizlik kaynağıdır. Bir malzeme termal döngü altında daha hızlı bozunursa veya elektriksel dirençleri zamanla farklılaşırsa modül soğutma kapasitesini kaybeder ve lokal sıcak noktalar oluşabilir. Bu nedenle malzeme tedarikçileri yalnızca bireysel pelet performansına değil aynı zamanda her iki taşıyıcı tipinde partiden partiye tutarlılığa da odaklanır.

Endüstriyel İşleme için Önemli Toplu Formlar

Termoelektrik malzemeler ham külçe formunda nadiren kullanılır. Otomatik montaja, hassas kesime ve metalizasyona uygun ara şekiller halinde işlenirler. Endüstriyel tedarikte iki toplu form hakimdir: ekstrüde profiller ve difüzyon bariyeri dilimleri. Her biri farklı bir üretim gereksinimleri kümesini ele alır.

Yüksek Hacimli Üretim için Ekstrüde Profiller

Ekstrüzyon, sabit bir kesite (kare çubuklar, yuvarlak çubuklar veya amaçlanan cihaz geometrisine yakından uyan özel profiller) sahip sürekli uzunluklarda termoelektrik malzeme üretir. Bu form, büyük tek sipariş miktarlarının tüm parti boyunca boyutsal tutarlılık ve istikrarlı iç yapı gerektirdiği durumlarda özellikle değerlidir.

Şirket içinde dilimleme, taşlama, pah kırma, kaplama veya kaynak yapmayı planlayan mühendisler genellikle ekstrüde malzemeyi tercih eder çünkü tekdüze tane yapısı, mekanik işlem sırasında ufalanma veya çatlama riskini azaltır. Ekstrüzyon işlemi aynı zamanda kesit boyutlarının ve uzunluklarının belirli bir modül tasarımına göre uyarlanmasına da olanak tanıyarak büyük boyutlu standart peletlerin kesilmesiyle ilişkili israfı ortadan kaldırır.

• Kontrol edilebilir boyutlara ve malzeme özelliklerine sahip sürekli profiller
• Modül boyutlarına göre küçük peletler halinde dilimlenmeye uygundur
• Aynı üretim partisinde tutarlı performans
• Eşleştirilmiş devreler için P tipi ve N tipi bileşimlerde mevcuttur

Difüzyon Bariyerli Dilimler

Difüzyon bariyeri tabakasıyla donatılmış ince dilimler daha gelişmiş bir ara ürünü temsil eder. Bariyer tabakası, termoelektrik malzeme ile sonraki bağlama veya metalizasyon sistemleri arasındaki arayüzü geliştirmek için uygulanır. Bu katman olmadan, lehimleme sırasındaki yüksek sıcaklıklar, yarı iletken ve kontak metalleri arasında hızlı bir şekilde difüzyona neden olabilir, bu da performansın düşmesine ve sonuçta arızaya yol açabilir.

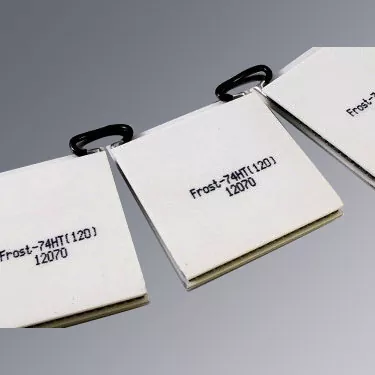

Difüzyon bariyeri dilimleri, tekrarlanan termal döngüye tabi tutulan modüller için özellikle uygundur. Soğutma plakaları, sıcaklık kontrol modülleri ve sensör sıcaklığı düzenlemesi gibi uygulamaların tümü, bu dilimlerin sağladığı gelişmiş arayüzey stabilitesinden yararlanır. Ayrıca kendi bünyesinde nikel, bakır veya lehim bazlı metalizasyon uygulamak isteyen mühendisler için proses penceresini de basitleştirirler.

Uygulamanız için Doğru Malzemeyi Seçmek

Malzeme seçimi tartışılamaz iki parametreyle başlar: beklenen sıcak bağlantı ve soğuk bağlantı sıcaklıkları ve son cihazın elektrikli çalışma penceresi. Bu faktörler aday malzeme sistemlerini daraltır ve aşağı yönde gerekli olacak işlem adımlarını tanımlar.

Çalışma Sıcaklığı Hususları

Farklı termoelektrik malzeme sistemleri, farklı sıcaklık aralıklarında en yüksek performansı sergiler. Oda sıcaklığına yakın soğutma için optimize edilmiş bir bileşim, sıcak taraf 80°C'nin üzerine çıktığında verimliliğini hızla kaybedebilirken, orta sıcaklıklar için tasarlanan bir malzeme sıfırın altındaki soğuk taraf koşullarında zayıf performans sunabilir. Yalnızca hedef ayar noktasını değil, gerçek çalışma sıcaklıklarını belirlemek, uygun bir malzeme seçimine doğru atılan ilk adımdır.

Elektrik Gereksinimleri

Gerilim, akım, direnç ve güç dağılımının tümü malzeme özellikleriyle etkileşim halindedir. Yüksek elektrik iletkenliğine sahip bir malzeme Joule ısınmasını azaltır ancak aynı zamanda sıcaklık gradyanına karşı çalışan daha yüksek termal iletkenlik de sergileyebilir. Optimum denge, modül geometrisine, mevcut güç kaynağına ve gerekli soğutma kapasitesine bağlıdır. Malzeme direncinin sürücü elektroniğiyle eşleştirilmesi çoğu zaman başarı rakamının maksimuma çıkarılması kadar önemlidir.

Özelleştirme Seçenekleri

Standart malzeme formları her zaman belirli bir termal yönetim mimarisini karşılamaz. Katalog boyutları, kompozisyonları veya yüzey işlemleri yetersiz kaldığında özel çözümler gerekli hale gelir. Özelleştirme, malzeme boyutlarını, P tipi ve N tipi eşleştirmeyi, bileşim ayarlamalarını, elektriksel özellikleri, yüzey veya arayüz işlemini, difüzyon bariyeri gerekliliklerini ve kesme veya işleme özelliklerini ele alabilir.

• Malzeme boyutları ve kesit geometrisi
• P tipi ve N tipi taşıma özelliklerinin eşleşmesi
• Belirli sıcaklık aralıkları için kompozisyon ayarı
• Elektriksel direnç ve Seebeck katsayısı hedefleri
• Yüzey hazırlığı ve arayüz işlemi
• Difüzyon bariyeri katmanı spesifikasyonu
• Kesme, taşlama ve işleme gereksinimleri

Sektörlerdeki Uygulama Ortamı

Çok yönlülüğüTermoelektrik Malzemelertüketici elektroniğinden tıbbi teşhise ve endüstriyel süreç kontrolüne kadar çok çeşitli endüstrilerde benimsenmeye yol açtı. Her uygulama, malzeme saflığı, boyut toleransı ve arayüz kararlılığı konusunda kendi kısıtlamalarını empoze eder.

Yarı İletken Soğutma ve Hassas Sıcaklık Kontrolü

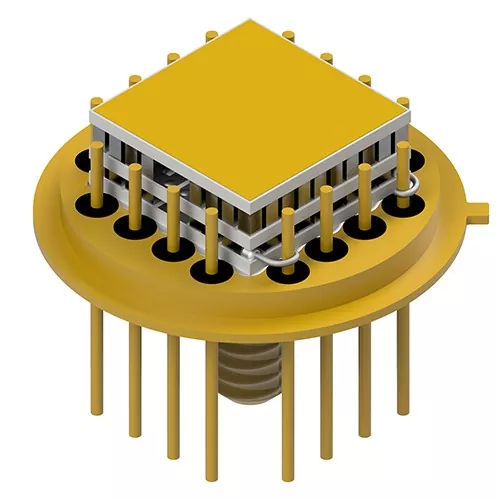

Yarı iletken soğutma en geniş uygulama alanı olmayı sürdürüyor. Lazer diyotlar, optik alıcı-vericiler ve yüksek performanslı işlemcilerin tümü, termoelektrik modüllerin sağladığı titreşimsiz, hassas sıcaklık düzenlemesinden yararlanır. Malzeme kalitesi dalga boyu stabilitesini, çıkış gücü tutarlılığını ve uzun vadeli güvenilirliği doğrudan etkiler.

Soğutma Plakaları ve Sıcaklık Kontrol Modülleri

Analitik cihazlarda, tıbbi cihazlarda ve endüstriyel ekipmanlarda kullanılan soğutma plakaları, eşit yüzey sıcaklıklarını korumak için termoelektrik malzemelere dayanır. Örneğin PCR termodöngücülere yönelik sıcaklık kontrol modülleri, düşük termal atalet ve yüksek elektrik iletkenliğine bağlı olan hızlı ısıtma ve soğutma hızları gerektirir; bunların her ikisi de malzemeye bağlı özelliklerdir.

Sensör Sıcaklık Düzenlemesi

Kızılötesi dedektörler ve fotodiyotlar da dahil olmak üzere hassas sensörler, kalibrasyonu ve sinyal-gürültü oranını korumak için genellikle sabit çalışma sıcaklıklarına ihtiyaç duyar. Termoelektrik malzemeler, mekanik soğutma sistemlerinin yoğunluğu ve karmaşıklığı olmadan kompakt, lokal sıcaklık düzenlemesine olanak tanır.

Küçük Ölçekli Enerji Üretimi

Termoelektrik bir malzemeye sıcaklık gradyanı uygulandığında Seebeck etkisi elektrik enerjisi üretir. Bu prensip, uzak sensörlerde, atık ısı geri kazanım sistemlerinde ve taşınabilir güç kaynaklarında küçük ölçekli enerji toplanmasını destekler. Soğutma performansını belirleyen aynı malzeme özellikleri aynı zamanda enerji üretim verimliliğini de belirler ve malzeme seçimini her iki modda da eşit derecede kritik hale getirir.

Malzeme ve Cihaz Entegrasyonu Neden Önemlidir?

Malzeme özellikleri tek başına başarılı bir termal çözümü garanti etmez. Malzeme, metalizasyon sistemi, lehim bağlantıları ve seramik alt tabaka arasındaki etkileşim, bitmiş modülün binlerce çalışma saati boyunca performans hedeflerini karşılayıp karşılamadığını belirler.

Hassas Üretim Yetenekleri

Tutarlı performans sağlayan termoelektrik modüllerin üretilmesi, baskı, yeniden akışlı lehimleme, kalay daldırma, dağıtım, mühürleme, kesme ve katılaştırma için otomatikleştirilmiş süreçler gerektirir. Her adım, son arayüz kalitesini ve yarı iletken peletlerin iç gerilim durumunu etkiler. Modülleri de üreten malzeme tedarikçileri, malzemelerini gerçekçi montaj koşulları altında değerlendirerek malzeme geliştirme ile cihaz performansı arasındaki geri bildirim döngüsünü kapatabilir.

Uygulama Bazlı Teknik Destek

Katalog spesifikasyonları bir başlangıç ​​noktası sağlar ancak soğutma yükü, ortam sıcaklığı, montaj basıncı ve tahrik elektroniği dahil olmak üzere gerçek dünyadaki çalışma koşulları çoğu zaman optimum malzeme seçimini değiştirir. Malzeme çözümü önerirken bu faktörleri göz önünde bulunduran tedarikçiler, mühendislerin maliyetli yeniden tasarımlardan ve saha arızalarından kaçınmasına yardımcı olur.

X-Meritanmalzeme geliştirmeyi bileşen üretimiyle entegre ederek malzeme performansının nihai termoelektrik uygulamayla ilişkili olarak değerlendirilmesine olanak tanır. Bu entegre yaklaşım, hem standart malzeme tedarikini hem de çizimlere, prototiplere veya uygulama spesifikasyonlarına dayalı özelleştirilmiş çözümleri destekler.
