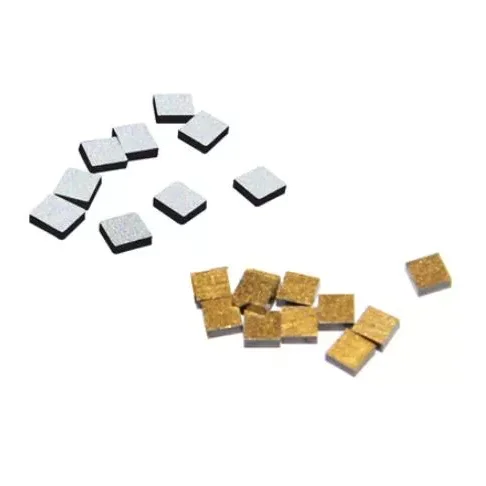

Düşük Sıcaklık NTC

X-Meritan'ın Düşük Sıcaklık NTC termistörleri, tanımlanmış bir direnç-sıcaklık tepkisinin gerekli olduğu düşük sıcaklık ve kriyojenik ortamlarda sıcaklık algılama için tasarlanmıştır. Algılama elemanı, direnç değişimi yoluyla sıcaklık değişikliklerini algılamak için gereken negatif sıcaklık katsayısını sağlayan sinterlenmiş metal oksit kompozitinden üretilmiştir.

Termistör, kriyojenik sıvı seviyesi tespiti, motor sargı sıcaklığı izleme, yeni enerji ekipmanları, endüstriyel otomasyon ve özel laboratuvar veya tıbbi sistemler gibi uygulamalar için yapılandırılabilir. Direnç özellikleri, sensör boyutları, kapsülleme, kurşun kablolar ve diğer özellikler ekipmanın gereksinimlerine göre uyarlanabilir.

Negatif Sıcaklık Katsayısı Prensibi

NTC, Negatif Sıcaklık Katsayısı anlamına gelir. Temel özelliği elektriksel direncin sıcaklıkla ters orantılı olarak değişmesidir.

Daha Düşük Sıcaklık → Daha Yüksek Direnç

Daha Yüksek Sıcaklık → Daha Düşük Direnç

Ortam sıcaklığı değiştiğinde sinterlenmiş metal oksit algılama malzemesinin direnci de buna göre değişir. Ölçüm devresi, bu direnci ölçerek ve bunu termistörün belirtilen direnç-sıcaklık (R/T) karakteristiğiyle karşılaştırarak sıcaklığı belirler.

Elektriksel Özellikler

Termistörün elektriksel davranışı, direnç-sıcaklık ilişkisi ve belirtilen parametrelerle ilişkili toleranslarla tanımlanır.

Gerçek değerler, seçilen konfigürasyon için geçerli ürün spesifikasyonlarından veya test verilerinden alınmalıdır. Düşük sıcaklık uygulamaları için elektriksel özellikler, yalnızca 25°C direnç değerinden ziyade gerçek algılama aralığı üzerinden değerlendirilmelidir.

Kriyojenik Sıvı Seviyesi Tespiti

Termistör, sıvı nitrojen ve sıvı oksijen gibi kriyojenik ortamlarda sıvı seviyesi tespiti için yapılandırılabilir.

Tespit prensibi, algılama elemanının etrafındaki termal durumdaki değişikliklere dayanmaktadır. Eleman sıvıyla kaplı ve buhara maruz kalma koşulları arasında değiştiğinde direnci de buna göre değişir. Bir ölçüm veya kontrol devresi, karşılık gelen sıvı seviyesi durumunu tanımlamak için bu direnç değişimini kullanabilir.

Bu uygulama için algılama konumu, hedef sıcaklık aralığı, R/T karakteristiği, kapsülleme ve kurulum yönteminin birlikte dikkate alınması gerekir. Konfigürasyon, özellikle kriyojenik sıvıları içeren uygulamalar için, gerçek ortam ve ekipman yapısına göre de değerlendirilmelidir.

Motor Sargı Sıcaklığı İzleme

Termistör, çalışma sırasındaki sıcaklık değişikliklerini izlemek için motor sargılarının içine yerleştirilebilir.

Sargıya yakın monte edilen NTC, bir koruma veya kontrol devresine bağlanabilen, sıcaklığa bağlı bir elektrik sinyali sağlar. Sargı sıcaklığındaki değişiklikler, karşılık gelen direnç değişikliklerini üreterek sistemin anormal termal koşulları tanımlamasına ve gerekli izleme veya koruma yanıtını başlatmasına olanak tanır.

Motor uygulamaları, sensör boyutlarının, yalıtım gerekliliklerinin, kurşun tel yapısının, direnç özelliklerinin ve kurulum konumunun dikkatli bir şekilde değerlendirilmesini gerektirir. Sensör, gerekli elektrik yalıtımını ve bağlantı düzenlemesini korurken mevcut sarma alanına sığmalıdır.

Diğer Uygulama Alanları

Termistör aynı zamanda proses kontrolü, koruma veya termal yönetim için düşük sıcaklık geri beslemesinin gerekli olduğu ekipmanlara da entegre edilebilir.

Uygulanabilir alanlar arasında yeni enerji ekipmanları, endüstriyel otomasyon sistemleri, laboratuvar ekipmanları, tıbbi soğutma sistemleri ve özel soğutma modülleri yer almaktadır. Uygun konfigürasyon çalışma sıcaklığına, elektrik arayüzüne, kurulum koşullarına ve gerekli algılama özelliklerine bağlıdır.

Üretim ve Kalite Güvencesi

X-Meritan, malzeme geliştirme, bileşen üretimi, montaj, test etme ve termal yönetim çözümü tasarımını kapsayan yeteneklerle yarı iletken termal yönetiminde 10 yıldan fazla deneyime sahiptir.

Üretim ve test tesisleri, lehimleme, yeniden akıtma, dağıtım, kesme, mühürleme, kürleme ve baskı dahil olmak üzere süreçleri destekler. Termistör kalite değerlendirmesi, geçerli ürün gereksinimlerine göre malzeme muayenesi, eleman üretimi, sinterleme, kapsülleme, elektrik testi, R/T testi, boyut muayenesi ve son doğrulamayı içerebilir.

Tipik bir üretim ve denetim sırası şöyledir:

Malzeme Hazırlama → Eleman Üretimi → Sinterleme → Kapsülleme → Elektrik Testi → R/T Testi → Son Denetim

Şirketin kalite yönetim sistemi ISO 9001:2015 sertifikasına sahiptir. Geçerli ürünler ve konfigürasyonlar için RoHS ve REACH uyumluluğu sağlanabilir.

Standart bir konfigürasyon hedef ekipmanın gereksinimlerini karşılamadığında müşteri çizimleri ve örnekleri de geliştirme referansları olarak kullanılabilir. Gerekli elektrik ve mekanik özellikleri doğrulamak için seri üretimden önce numune doğrulaması tamamlanabilir.

SSS

NTC'nin anlamı nedir?

NTC, Negatif Sıcaklık Katsayısı anlamına gelir. Bir NTC termistörü, sıcaklık arttıkça azalan ve sıcaklık düştükçe artan bir dirence sahiptir. Bu öngörülebilir ilişki, bileşenin sıcaklık ölçümü, izleme ve koruma için kullanılmasına olanak tanır.

NTC'de R25 ve B değeri neyi gösterir?

R25, 25°C'de ölçülen nominal dirençtir; B değeri ise belirli bir sıcaklık aralığında direnç-sıcaklık ilişkisini tanımlar. Bir termistörü değerlendirirken her ikisi de uygulanabilir R/T karakteristiği ile birlikte kullanılır.

Sıvı nitrojen veya sıvı oksijen seviyesi tespiti için NTC kullanılabilir mi?

Bir NTC, direnç-sıcaklık özellikleri, ambalajı, kurulum konumu ve elektrik arayüzü uygulamaya uygun olduğunda kriyojenik sıvı seviyesi tespiti için yapılandırılabilir. Nihai konfigürasyon gerekli çalışma sıcaklığına, ortamına ve ekipman koşullarına göre doğrulanmalıdır.

Düşük Sıcaklıklı bir NTC motor sargılarına yerleştirilebilir mi?

Evet. Bir termistör, boyutları, yalıtımı, kablo konfigürasyonu, sıcaklık aralığı ve elektriksel özellikleri motor yapısıyla uyumlu olduğunda, gömülü motor sargısı sıcaklığının izlenmesi için tasarlanabilir.
