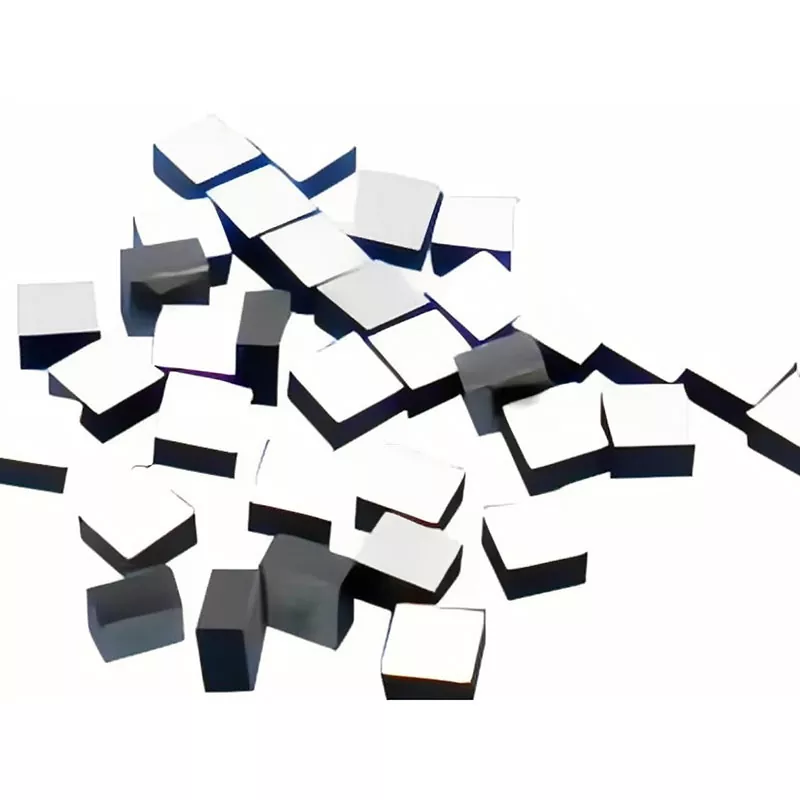

Kızılötesi Termopil için NTC Termistörü

Kızılötesi Termopil için NTC Termistörü, direncini sensör sıcaklığına göre değiştirerek ek bir sıcaklık sinyali sağlar. Termopil sinyali ve NTC sinyali daha sonra sıcaklığa bağlı değişimi telafi etmek için birlikte işlenebilir. Bu, NTC'yi ölçüm stabilitesi ve tekrarlanabilirliğin gerekli olduğu kızılötesi termopil sistemlerinde önemli bir destekleyici bileşen haline getirir.

Nasıl Çalışır?

Temel çalışma ilişkisi şu şekilde anlaşılabilir:

Kızılötesi Radyasyon
↓
Termopil Elektrik Çıkışı Üretir
↓
Ortam veya Sensör Sıcaklığı Değişiklikleri
↓
NTC Direnci Değişiklikleri
↓
Sıcaklık Bilgisi Devre Tarafından Okunur
↓
Sıcaklık Telafisi Uygulandı
↓
Daha Kararlı Termopil Ölçümü

Kızılötesi radyasyon termopile ulaştığında sensör, algılama elemanı ile referans ortamı arasındaki sıcaklık farkına bağlı bir elektrik çıkışı üretir.

Aynı zamanda ortam sıcaklığındaki değişiklikler, termopil paketinin ve çevresindeki bileşenlerin sıcaklığını değiştirebilir. NTC termistörü bu sıcaklık değişimine dirençte karşılık gelen bir değişiklik yoluyla yanıt verir.

Sinyal işleme devresi, sıcaklığa bağlı etkiyi tahmin etmek ve termopil çıkışına telafi uygulamak için NTC direnç bilgisini kullanır. Amaç kızılötesi sinyali artırmak değil, sensörün termal ortamındaki değişikliklerle ilişkili ölçüm değişikliklerini azaltmaktır.

Sıcaklık Telafisi Neden Önemlidir?

Kızılötesi Termopil için NTC Termistörü hedef nesneden daha fazlasından etkilenir. Sensör düzeneğinin sıcaklığındaki değişiklikler de çıkış sinyalini etkileyebilir.

İlişki şu şekilde özetlenebilir:

Teknik Özellikler

Uygulamalar

Temassız Kızılötesi Termometreler

Kızılötesi termometreler, hedefle doğrudan temas olmadan termal radyasyonu tespit etmek için termopil algılama elemanlarını kullanır. Bir NTC, sensörün termal ortamındaki değişikliklerin neden olduğu değişiklikleri telafi etmek için sıcaklık bilgisi sağlayabilir.

Tıbbi Sıcaklık Ölçümü

Kulak termometreleri ve diğer temassız tıbbi sıcaklık ekipmanları da dahil olmak üzere termopil bazlı sıcaklık ölçüm sistemleri, değişen çevre koşulları altında kararlı sensör çıkışı gerektirir. NTC, sensör çevresindeki ilgili sıcaklık değişikliklerini izleyerek dengeleme sürecini destekler.

Kızılötesi Tespit Ekipmanları

Kızılötesi algılama sistemleri, sensör sıcaklığı değiştikçe çıkış değişimi yaşayabilir. Eşleşen bir NTC, algılama sistemindeki sıcaklığa bağlı etkileri düzeltmek için gereken sıcaklık referansını sağlar.

HVAC ve Çevre Algılama

Akıllı HVAC ekipmanları ve çevresel izleme cihazları sürekli değişen ortam koşullarında çalışabilir. NTC sıcaklık telafisi, termopil tabanlı kızılötesi algılama modüllerinin daha tutarlı ölçümler sağlamasına yardımcı olabilir.

Ev Aletleri

Kompakt kızılötesi algılama modülleri, çeşitli akıllı cihazlarda sıcaklık algılama ve izleme amacıyla kullanılır. NTC, sınırlı bir kurulum alanı içerisinde sıcaklık kompanzasyonunun gerekli olduğu termopil tertibatına entegre edilebilir.

Araştırma ve Bilimsel Araçlar

Bilimsel ve laboratuvar kızılötesi ölçüm ekipmanları, kontrollü ve tekrarlanabilir sensör performansı gerektirebilir. Uygun şekilde eşleşen bir NTC, termopil kompanzasyonu ve kalibrasyonu için gereken sıcaklık referansını sağlayabilir.

Thermopile NTC Çözümleri için Neden X-Meritan'ı Seçmelisiniz?

X-Meritan'ın avantajı bireysel termistör sağlamakla sınırlı değildir. Şirket, termoelektrik malzemeler, temel bileşenler, test ve termal yönetim çözümleri üzerinde çalışarak bileşen özelleştirmesi için daha geniş bir teknik temel sağlıyor.

Malzeme ve Bileşen Yeteneği

X-Meritan, sıcaklık kontrolü ve algılamayla ilgili projeler üzerinde çalışan müşterilere destek veren termoelektrik malzemeler ve yarı iletken termal yönetim bileşenleri konusunda deneyime sahiptir.

Özelleştirilmiş Bileşen Geliştirme

Direnç, B değeri, boyutlar ve tolerans müşterinin termopil montajına veya elektronik devre gereksinimlerine göre tartışılabilir.

Kalite Kontrol ve Test

Üretim ve test süreçleri, bileşen performansını ve parti tutarlılığını kontrol etmek için kullanılır ve prototip doğrulaması ve sonraki üretim için istikrarlı tedariki destekler.

Seri Üretim Öncesi Numune Doğrulaması

Müşteriler çizimler, örnekler veya teknik gereksinimleri sağlayabilir. X-Meritan teknik ayrıntıları iletebilir, numune doğrulamasını ayarlayabilir ve onayın ardından seri üretime geçebilir.

Teknik Entegrasyon Desteği

Yeni bir termopil modülü geliştiren müşteriler için X-Meritan, NTC'nin sensör ve kompanzasyon sistemiyle eşleştirilmesine yardımcı olmak amacıyla bileşen seçimi ve teknik iletişime katılabilir.

SSS

Kızılötesi termopildeki Kızılötesi Termopil için NTC Termistörünün işlevi nedir?

NTC termistörü, termopil çıkışındaki sıcaklığa bağlı değişiklikleri telafi etmek için sıcaklık bilgisi sağlar. Genellikle birincil kızılötesi dedektör yerine sıcaklık referansı veya telafi bileşeni olarak kullanılır.

Kızılötesi termopilin neden sıcaklık telafisine ihtiyacı var?

Termopil çıkışı, sensör paketinin ve çevresindeki ortamın sıcaklığındaki değişikliklerden etkilenebilir. Uygun telafi olmadan bu değişiklikler, hedef sıcaklık değişmeden kalsa bile ölçümde değişikliklere neden olabilir.

Bir NTC, bir termopil sensörünü nasıl telafi eder?

NTC, sıcaklığı değiştikçe direnci de değiştirir. Termopil sistemi bu direnci okur ve sıcaklığa bağlı çıkış değişimini düzeltmek için sinyal işleme devresinde veya dengeleme algoritmasında ortaya çıkan sıcaklık bilgisini kullanır.

Bir termopil için bir NTC'nin direnç değerini nasıl seçerim?

Gerekli direnç, termopil devresine, referans sıcaklığına, dengeleme yöntemine ve beklenen çalışma aralığına bağlıdır. NTC, termopil ve sinyal işleme tasarımıyla birlikte seçilmelidir.

B değeri termopil sıcaklık kompanzasyonunu etkiler mi?

Evet. B değeri NTC'nin direnç-sıcaklık ilişkisini belirler ve dolayısıyla kompanzasyon sistemi tarafından kullanılan sıcaklık bilgisini etkiler.

NTC direnci ve B değeri özelleştirilebilir mi?

Evet. X-Meritan, termopil sistem gereksinimlerine göre özelleştirilmiş direnç ve B değerlerini tartışabilir.

Termopil NTC'nin boyutları özelleştirilebilir mi?

Evet. Boyutlar ve fiziksel konfigürasyon, termopil muhafazası, kurulum alanı ve montaj gereksinimlerine göre değerlendirilebilir.

X-Meritan bir çizime veya örneğe dayanarak bir NTC geliştirebilir mi?

Evet. Müşteriler değerlendirme için çizimler, örnekler veya teknik özellikler sağlayabilir. Numune doğrulaması seri üretimden önce tamamlanabilir.

Bu NTC tıbbi kızılötesi termometreler için uygun mu?

NTC termistörleri, tıbbi sıcaklık ölçüm ekipmanı da dahil olmak üzere termopil bazlı kızılötesi termometrelerde sıcaklık dengeleme bileşenleri olarak kullanılabilir. Spesifik direnç, B değeri, tolerans ve fiziksel konfigürasyon sensör tasarımına göre seçilmelidir.
