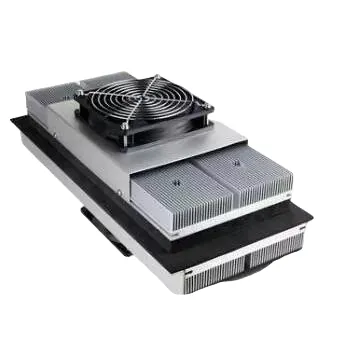

X-Meritan, kompakt endüstriyel muhafazalar ve hassas ekipmanlardaki termal darboğazları çözmek için özel Doğrudan Havaya Termoelektrik Soğutucu Grupları üretmektedir. Yüksek performanslı Peltier modüllerini, özel soğuk plakaları, soğutucuları ve fanları tek bir katı hal alt düzeneğine entegre eden bu çözüm, organik yapıştırıcılar veya sıvı döngüleri olmadan doğrudan nokta soğutma sağlar. Lazer diyotları, tıbbi teşhis araçlarını ve telekom elektroniklerini mekanik titreşimden, aşırı ısınmadan ve performans düşüşünden korur.
Doğrudan Havaya Termoelektrik Soğutucu Düzenekleri, ısıyı hedef montaj yüzeyinden uzaklaştırmak ve çevredeki ortama dağıtmak için Peltier etkisini kullanır.
Termal Yol:
Hedef Isı Kaynağı → Soğuk Taraf Plakası/Isı Emici → TEC Modülü → Sıcak Taraf Radyatörü → Egzoz Fanı → Ortam Havası
DC gücü uygulandığında, soğuk plakada emilen ısı, yarı iletken elemanlar üzerinden sıcak taraftaki radyatöre doğru hareket eder. Sıcak taraf fanı atık ısıyı sürekli olarak ortam havasına aktarırken, isteğe bağlı soğuk taraf fanı da muhafazanın içinde soğuk havayı dolaştırır. Genel performans, ısı yüküne (Qmax), hedef sıcaklık farkına (ΔTmax), giriş akımına (Imax) ve ortam soğutma verimliliğine bağlıdır.
Doğrudan Yüzeyden Havaya Termal Transfer: Soğuk taraftaki montaj yüzeylerinden ısıyı doğrudan emer ve zorlamalı konveksiyonlu ısı emiciler yoluyla ortam havasına verir.
Katı Hal Güvenilirliği: Sessiz, titreşimsiz çalışma için kompresörleri, soğutucu döngülerini ve hareketli mekanik parçaları (fanlar hariç) ortadan kaldırır.
Hızlı Termal Yanıt: Giriş DC akımını ayarlayarak anında ısıtma/soğutma geçişini ve hassas sıcaklık düzenlemesini sağlar.
İnert Ortam Düzeneği: Vakumlu lehimleme ve atıl atmosfer paketleme, dahili oksidasyonu, gaz çıkışını ve termal bozulmayı önler.
Kompakt ve Sağlam Kaplama Alanı: Alanı kısıtlı muhafazalara, dış mekan telekom kabinlerine ve taşınabilir teşhis ünitelerine kolayca entegre olur.
Siparişe Göre Tasarlandı: Soğuk plaka geometrisi, fan konfigürasyonları, çalışma voltajları ve termal kapasiteler, belirli muhafaza tasarımlarıyla eşleşir.
Hassas Elektronik Muhafazalar Hassas kontrol elektroniklerini, güç kaynaklarını ve otomasyon modüllerini yalıtılmış muhafazalarda termal aşırı yükten korur.
Tıbbi Teşhis Ekipmanları Doğrudan Havaya Termoelektrik Soğutucu Düzenekleri klinik analizörler, tıbbi görüntüleme bileşenleri ve sıcaklığa duyarlı reaktifler için stabil, titreşimsiz termal kontrol sağlar.
Optik ve Lazer Sistemler Dalgaboyu kaymasını ve sinyal bozulmasını ortadan kaldırmak için yüksek güçlü lazer diyotlar ve optik sensörler için sabit sıcaklıkları korur.
Telekomünikasyon Donanımı Kompresör bakımının pratik olmadığı uzak dış mekan telekom kabinleri ve baz istasyonları için sürekli soğutma sağlar.
1. Soğutma Kapasitesi (Qmax): Hedef ısı yüklerine uyacak şekilde tasarlanmış tek kademeli veya çok kademeli TEC konfigürasyonları.
2. Soğuk Plaka Arayüzleri: Özel montaj deliği modelleri, yüzey düzlüğü özellikleri ve doğrudan takılan soğuk blok boyutları.
3. Hava Tarafı Dağıtımı: Özel ısı emici ekstrüzyon profilleri, ısı borusu entegrasyonu ve yüksek CFM/su geçirmez fan seçimi.
4. Elektriksel Parametreler: Özel çalışma voltajları (12V, 24V, 48V DC), maksimum akım sınırları (Imax) ve entegre termistörler/NTC sensörleri.
5. Çevre Koruma: Zorlu dış mekan ortamları için isteğe bağlı IP dereceli fanlar, uyumlu kaplamalar ve korozyon önleyici yüzey işlemleri.
Şirket İçi Üretim Kontrolü: Yarı iletken testinden son montaja, vakumlu lehimlemeye ve hermetik kapatmaya kadar tam gözetim.
Sıkı Kalite Standartları: Montajların %100'ü sıkı AC direnci (Rac), termal iletkenlik ve Seebeck katsayısı testinden geçer.
Gelişmiş Malzeme Sinerjisi: Üstün termal verimlilik ve uzun çalışma ömrü için şirket içi yüksek mukavemetli ekstrüzyonlu termoelektrik malzemelerle güçlendirilmiştir.
Prototipten Hacim Üretimine: İlk termal simülasyon ve CAD düzeninden toplu üretime kadar eksiksiz teknik destek.
Isıyı doğrudan katı bir yüzeyden veya soğuk plakadan çekmek ve hava soğutmalı bir soğutucu ve fan kullanarak çevredeki havaya boşaltmak için Peltier modüllerini kullanan katı hal termal yönetim ünitesidir.
Doğrudan havaya montajlar, ısı kaynağının doğrudan soğuk bir plakaya monte edilebildiği veya sıvı döngülerinin, pompaların ve boruların kurulumunun yer, ağırlık veya bakım kısıtlamaları nedeniyle pratik olmadığı durumlarda idealdir.
Evet. Termoelektrik modül, uygulanan DC akımın polaritesini tersine çevirerek ısı akışının yönünü tersine çevirerek aktif ısıtma ve soğutma arasında kesintisiz geçişe olanak tanır.
Optimum konfigürasyonu belirlemek için hedef ısı yükünü (Qc), gerekli sıcaklık farkını (ΔT), maksimum ortam sıcaklığını, mevcut kurulum alanı/CAD kısıtlamalarını ve tercih edilen DC voltajını sağlayın.
