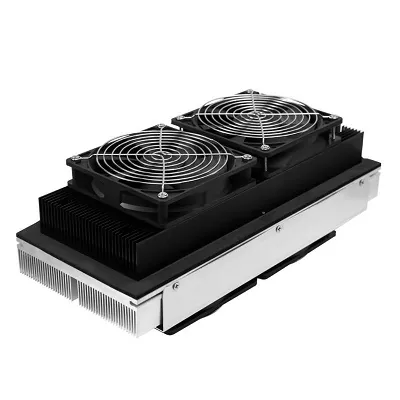

Doğrudan Sıvıya Termoelektrik Soğutucu Grupları

Bu Doğrudan Sıvıya Termoelektrik Soğutucu Düzenekleri, yeni nesil sıvı soğutmalı, katı hal termal yönetim çözümlerini temsil eder. Geleneksel hava soğutmalı veya mikro-TEC ürünlerden farklı olarak bu düzenekler, yüksek verimli, yüksek hassasiyetli ve titreşimsiz kapalı devre sıcaklık kontrolü sağlamak için ısı transfer ortamı olarak sıvıyı olgun termoelektrik dönüşüm teknolojisiyle birleştirir.

Yüksek saflıkta yarı iletken malzemeler ve yüksek mukavemetli seramik alt tabakalar kullanılarak hassas bir şekilde tasarlanmış olup, Freon gibi kimyasal soğutuculara olan ihtiyacı ortadan kaldırarak hem çevre dostu hem de operasyonel stabilite sağlar.

Yüksek ve düşük sıcaklık koşullarına aktif olarak uyum sağlayabilen ve soğutma ve ısıtma modları arasında anında geçiş yapabilen bu ürünler, hassas endüstriyel sıvı sıcaklığı kontrolü için ideal özel bileşendir.

Özellikler

Çalışma Prensibi

Doğrudan Sıvıya Termoelektrik Soğutucu Gruplarının bu serisi, yarı iletken termoelektrik dönüşüm ilkesine dayanarak düşük voltajlı DC gücüyle çalışır.

Üniteler, yapısal bütünlüğü ve elektriksel güvenliği sağlamak için yalıtkan seramik yüzeyler arasında güvenli bir şekilde kapsüllenmiş, yüksek kaliteli P tipi ve N tipi yarı iletken termoelektrik modülleri entegre eder.

Akım polaritesini değiştirerek, ısı transferinin yönü hızla tersine çevrilebilir ve termoelektrik modüller ile sıvı ortam arasında verimli ısı alışverişi sağlanır. Bu, hassas sıvı sıcaklığı düzenlemesine ve aktif çift yönlü (soğutma ve ısıtma) kontrolüne olanak tanır; bunların tümü, karmaşık mekanik tahrik mekanizmalarına olan ihtiyacı ortadan kaldıran katı hal ısı değişim yapısı içinde sağlanır.

Temel Özellikler

1. Çift Yönlü Soğutma ve Isıtma Kontrolü

Soğutma ve ısıtma modları arasında kesintisiz geçişi destekler; mod değişiklikleri, yalnızca akım polaritesinin ayarlanmasıyla anında gerçekleşir ve karmaşık valf düzeneklerine olan ihtiyacı ortadan kaldırır.

Önemli ortam sıcaklığı dalgalanmalarının olduğu endüstriyel ortamlar için uygun olan sistem, zorlu koşullar altında tutarlı çalışmayı sağlamak için sıcaklıkları hızla dengeler ve geleneksel tek işlevli soğutma ekipmanlarından çok daha fazla esneklik sunar.

2. Hassas DC Sıcaklık Kontrolü

DC voltaj parametrelerini ayarlayarak sıvı ortam sıcaklıklarını hassas bir şekilde düzenler, geleneksel mekanik termostatları çok aşan sıcaklık kontrolü doğruluğu ve kararlılığı sağlar.

Yüksek hassasiyetli deneylerin ve hassas işleme ekipmanlarının sıkı sıcaklık kontrol gereksinimlerini karşılayarak deneysel veri sapmaları veya sıcaklık dalgalanmalarından kaynaklanan ekipman arızaları gibi sorunları etkili bir şekilde önler.

3. Katı Hal Yapısal Tasarımı

Çekirdek termal kontrol yapısı, yalnızca temel bir sıvı sirkülasyon pompası gerektiren hareketli mekanik parça içermez, bu da çalışma sırasında sıfır titreşim, düşük gürültü ve hiçbir mekanik aşınma sağlar.

Doğrudan Sıvıya Termoelektrik Soğutucu Grupları eskimeye ve yorulmaya karşı mükemmel direnç sunarak uzun vadeli, istikrarlı ve sürekli çalışmaya olanak sağlarken ekipman arıza oranlarını ve uzun vadeli bakım maliyetlerini önemli ölçüde azaltır.

4. Çok Fonksiyonlu Uyumluluk

Sistem, standart çift yönlü termal kontrolün ötesinde, çalışma sırasında üretilen atık ısıyı elektrik enerjisine dönüştürmek için alt tabaka boyunca sıcaklık farkı etkisinden yararlanır. Bu, atık ısının geri kazanılmasını sağlar, pratikliği enerji verimliliğiyle dengeler ve enerji tasarrufu sağlayan endüstriyel üretim hattı yükseltmelerinin ihtiyaçlarını karşılar.

5. Kapsamlı Özelleştirme

Fiziksel yapının, alt tabaka malzemelerinin, metalize devre modellerinin ve montaj özelliklerinin kişiselleştirilmiş özelleştirilmesini destekler. Çeşitli cihazların kurulum alanına, güç parametrelerine ve ısı değişim gereksinimlerine göre hassas bir şekilde uyarlanabilir, bu da onu çeşitli standart dışı endüstriyel ekipmanlarla ve hassas cihazlarla entegrasyona uygun hale getirir.

Geleneksel soğutma teknolojilerine göre fark yaratan avantajları nelerdir?

1. Çevre Dostu ve Yeşil

Geleneksel kompresör tabanlı soğutma, Freon gibi kimyasal soğutuculara dayanır ve bu da çevresel uyumluluk ve sızıntı riskleri oluşturur. Bu Doğrudan-Sıvıya Termoelektrik Soğutucu Düzenekleri, hiçbir kimyasal soğutucuya ihtiyaç duymaz ve katı hal termoelektrik teknolojisini ve sıvı-orta ısı değişimini kullanır. Küresel çevre güvenliği standartlarına uygundurlar ve birden fazla ülkeye ihracata yönelik düzenleyici gereklilikleri karşılarlar.

2. Kompakt Boyut

Geleneksel kompresör ünitelerinin hantal, ağır yapısal tasarımını ortadan kaldıran bu sistem, kompakt, modüler ve esnek bir düzene sahiptir. Kompakt endüstriyel ekipmanlara ve gömülü cihazlara kurulum için uygundur, büyük ayak izi sorunlarını ve geleneksel soğutma sistemleriyle ilişkili minyatür ekipmanlarla uyumsuzluğu çözer.

3. Sessiz ve Titreşimsiz

Geleneksel kompresörler, yüksek hassasiyetli test ve deney ekipmanlarında veri doğruluğunu etkileyebilecek titreşim ve gürültü üretir. Bu ürünün katı hal ısı değişim yapısı sessiz ve titreşimsiz çalışarak, olağanüstü çevresel sessizlik ve stabilite gerektiren hassas uygulamalar için idealdir.

4. Dinamik Termal Kontrol

Ünite, karmaşık ikincil vana sistemlerine ihtiyaç duymadan, ısıtma ve soğutma modları arasında anında geçiş yapabilir. Dinamik termal kontrol yanıt hızı, geleneksel faz değişimli soğutma sistemlerininkini çok aşarak sıcaklık dalgalanmalarına hızla karşı koymasına ve gerçek zamanlı, hassas sıcaklık kontrolü elde etmesine olanak tanır.

Temel Uygulama Senaryoları

1. Hassas Laboratuvar Cihazları

Reaktiflerin ve test numunelerinin hassas sıcaklık kontrolü için tasarlanan bu çözüm, kompresör titreşiminin hassas verilerle etkileşimini ortadan kaldırarak deneysel sonuçların doğruluğunu ve tekrarlanabilirliğini sağlar. Doğrudan Sıvıya Termoelektrik Soğutucu Düzenekleri çok çeşitli biyokimyasal deneyler ve analitik test ekipmanlarıyla uyumludur.

2. İleri Teknoloji Tıbbi Ekipman

Lazer cerrahi sistemleri ve tanısal görüntüleme ekipmanlarının termal yönetim ihtiyaçlarına göre uyarlanmıştır. Sessiz, sağlam ve kompakt tasarımı, tıbbi ortamlarda gerekli olan katı güvenilirlik ve güvenlik standartlarını karşılarken sürekli, uzun süreli çalışmayı sağlar.

3. Endüstriyel Lazer Sistemleri

Yüksek güçlü lazer diyotlar için sabit bir çalışma sıcaklığı korur, termal kaybı hassas bir şekilde yönetir ve lazer dalga boyu çıkışını stabilize eder. Bu, yüksek sıcaklıklardan kaynaklanan ekipman hasarını ve performans düşüşünü önler, böylece işleme hassasiyeti sağlanır ve ekipmanın servis ömrü uzatılır.

4. Yarı İletken Üretim Süreçleri

Yarı iletken işlemede kullanılan kimyasal banyoların ve aşındırma sıvılarının sıcaklığını hassas bir şekilde kontrol eder. Yüksek hassasiyetli sıvı sıcaklığı düzenlemesine ulaşarak hassas yarı iletken üretiminin katı termal gereksinimlerini karşılar ve talaş verim oranlarının iyileştirilmesine yardımcı olur.

Temel Ortaklık Avantajları

1. Yıllık Teknik Uzmanlık

X-meritan uzun süredir termoelektrik soğutma konusunda uzmanlaşmıştır ve endüstriyel katı hal termal yönetim teknolojilerinin Ar-Ge'sine ve uygulanmasına odaklanmıştır. Karmaşık operasyonel zorlukları çözme konusundaki zengin deneyimimizle, çeşitli üst düzey endüstriyel cihazların özelleştirilmiş sıcaklık kontrolü ihtiyaçlarını tam olarak karşılayabiliyoruz.

2. Kapsamlı ISO9001 Kalite Kontrolü

Üretim, işleme ve test iş akışımızın tamamı ISO9001 kalite yönetim sistemine sıkı sıkıya bağlıdır. Her bileşen, fabrikadan çıkmadan önce çok sayıda performans ve stabilite testinden geçirilir, böylece seri üretilen partilerde sıfır kusur ve tutarlı kalite sağlanır.

3. Doğrudan Fabrika Tedarik

Kapsamlı işleme ve test makineleriyle donatılmış kendi standart üretim tesisimizi işletiyoruz. İstikrarlı, yüksek kaliteli bir tedarik zincirinden yararlanarak, hammadde kalitesini kaynağında kontrol ediyor ve tedarik sürecini kolaylaştırarak müşterilerimize uygun maliyetli ürünler ve güvenilir teslimat hizmetleri sunuyoruz.

4. Üst Düzey Projelerde Deneyim

Fortune 500 şirketlerine hizmet etme deneyimine sahibiz ve standartlaştırılmış teknik entegrasyon ve güvenilir satış sonrası destek sağlayarak üst düzey endüstriyel kuruluşların sıkı tedarikçi denetim standartlarını karşılayabiliyoruz.

5. Uçtan Uca Özelleştirilmiş Hizmet

İlk tasarım ve yapısal seçimden taban plakasının özelleştirilmesi ve son kuruluma kadar her aşamayı kapsayan özel, bire bir teknik destek sağlıyoruz. Çözümler, belirli ekipman parametrelerine ve çalışma koşullarına göre uyarlanarak teknik beklentilerin sürekli olarak aşılması sağlanır.

SSS

1. Doğrudan Sıvıya Termoelektrik Soğutucu (TEC) düzeneklerinin standart hava soğutmalı TEC'lere göre temel avantajları nelerdir?

Hava soğutmalı TEC'lerin aksine, Doğrudan Sıvıya TEC düzenekleri, ısı değişim ortamı olarak sıvıyı kullanır, bu da daha yüksek ısı transfer verimliliği ve daha yüksek ısı akısı yoğunluğu sağlar. Yüksek güçlü ekipmanların soğutma ihtiyaçlarını karşılayabilir ve üstün sıcaklık kontrolü kararlılığı sunabilirler. Ayrıca fansız tasarım, fan gürültüsünü ve titreşimini ortadan kaldırarak onları hassaslık, sessiz çalışma ve yüksek termal yükleri yönetme yeteneği gerektiren endüstriyel uygulamalar için ideal hale getirir.

2. Ekipman soğutucu akışkan gerektiriyor mu ve bakımı zor mu?

Doğrudan Sıvıya Termoelektrik Soğutucu Düzenekleri, Freon veya geleneksel soğutucular gibi hiçbir kimyasal ortam gerektirmez ve bunun yerine ısı değişimi için saf su gibi yaygın sıvılara güvenerek çevre dostu uyumluluk sağlar. Çekirdek sıcaklık kontrol yapısı, kırılgan hareketli parçalar içermez; temiz sıvı akışını sağlamak için periyodik kontroller dışında neredeyse hiç günlük bakım gerektirmez, bu da çok düşük işletme maliyetleri sağlar.

3. Standart dışı özelleştirme destekleniyor mu ve teslim süresi nedir?

Müşteri çizimlerine, çalışma koşullarına ve kurulum alanına dayalı olarak kapsamlı standart dışı özelleştirmeyi, form faktörlerini, taban plakası malzemelerini, güç parametrelerini ve kablolama düzenlerini özel olarak uyarlamayı destekliyoruz. Standart özelleştirme planları, hem prototipler hem de seri üretim için istikrarlı teslim süreleri ile hızlı bir şekilde oluşturularak müşteri proje programlarına esnek uyum sağlanmasına olanak tanır.

4. Ekipman uzun süre sürekli olarak çalışabilir mi?

Yüksek mukavemetli seramik taban plakaları ve birinci sınıf yarı iletken malzemeler kullanan ürün, performans düşüşüne karşı mükemmel dirence sahip sağlam bir yapıya sahiptir ve bu da onu 7/24 sürekli çalışmaya uygun hale getirir. Nominal voltajda ve koşullarda çalıştırıldığında ekipman, hem endüstriyel seri üretim hem de uzun vadeli laboratuvar operasyonlarının taleplerini karşılayarak yüksek stabilite ve uzun hizmet ömrü sunar.

5. Seçim sırasında hangi temel parametreler dikkate alınmalıdır?

Temel seçim parametreleri arasında çalışma voltajı, sıcaklık kontrol aralığı, ısı transfer kapasitesi, fiziksel boyutlar/montaj boyutu ve taban plakası malzemesi yer alır. Müşteriler soğutma gereksinimleri, çalışma ortamları ve kurulum alanıyla ilgili ayrıntıları sağlayabilir; biz de ücretsiz profesyonel seçim, termal direnç eşleştirme ve çözüm optimizasyon hizmetleri sunacağız.
