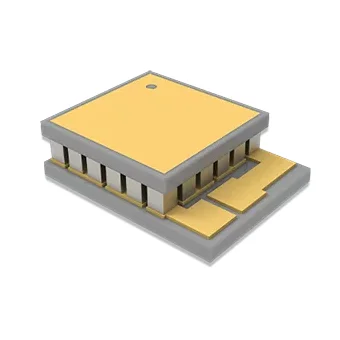

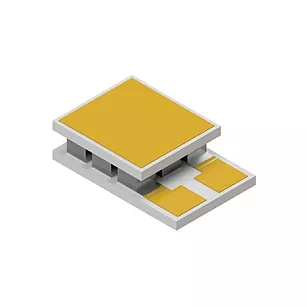

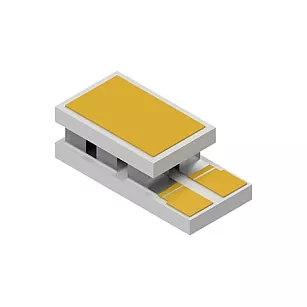

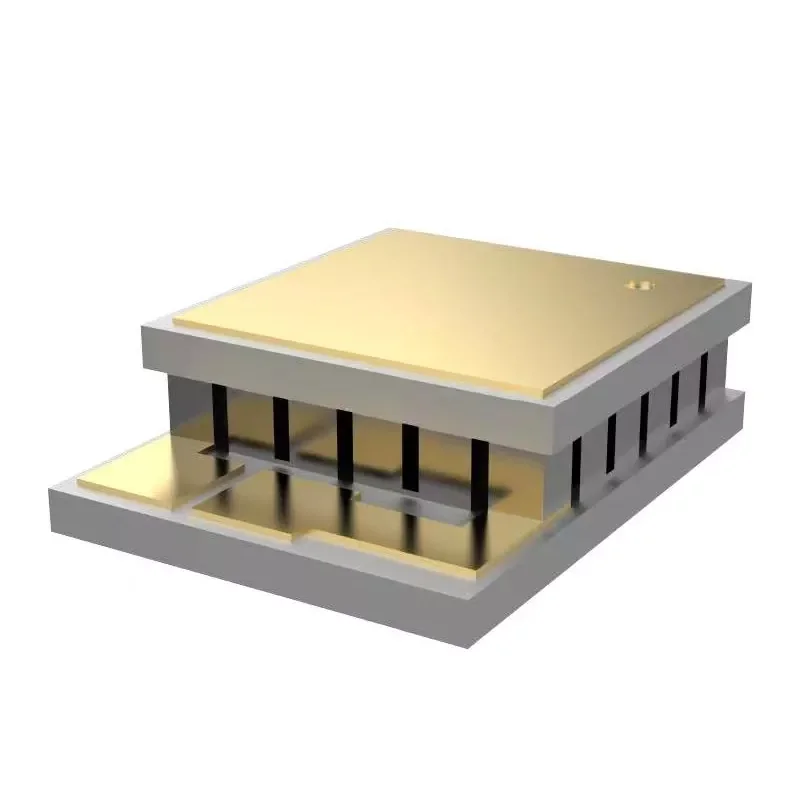

Optoelektronik için Mikro Termoelektrik Soğutucular

X-Meritan, termoelektrik malzeme geliştirme, termoelektrik soğutucu (TEC) bileşen üretimi ve termal çözüm tasarımı konularındaki yetenekleri kapsar. Optoelektronik cihazlara yönelik bu Mikro Termoelektrik Soğutucular, aktif soğutma veya ısıtma için Peltier etkisini kullanarak kompresörlere, soğutuculara veya hareketli mekanik parçalara olan ihtiyacı ortadan kaldırır. Lazer diyotlar, optik iletişim cihazları, fotodetektörler, lidar modülleri ve diğer kompakt optoelektronik bileşenler gibi sıcaklığa duyarlı bileşenler için uygundurlar.

Özellikler:

●  Minyatürleştirilmiş tasarım, alanı kısıtlı optoelektronik ve hassas elektronik paketlemeye uygundur.

●  Hassas sıcaklık kontrolünü destekleyerek sıcaklık sapmalarının cihaz performansı üzerindeki etkisini azaltmaya yardımcı olur.

●  Katı hal soğutma yapısı, hareketli parça içermez, uzun süreli istikrarlı ve güvenilir çalışma sağlar.

●  Yüksek sıcaklık özelliği: Yüksek ortam sıcaklıklarında sabit sıcaklık kontrolü gerektiren uygulamalar için uygundur.

●  Titreşim veya mekanik gürültü yok: Katı hal yapısı, hassas optik sistemler ve hassas ölçüm ekipmanları için uygundur.

●  RoHS uyumludur, küresel pazar projelerinde uygulamayı kolaylaştırır.

Uygulama Senaryoları:

●  Optik iletişim cihazları için sıcaklık kontrolü, özellikle lazer diyotlar, DFB'ler, EML'ler ve TOSA/ROSA için çevresel sıcaklık kontrolü.

●  LiDAR vericilerinin ve alıcılarının sıcaklık stabilizasyonu.

●  Tıbbi test ekipmanlarındaki ışık kaynakları ve algılama üniteleri.

●  Hassas optik test tezgahları ve laboratuvar kalibrasyon platformları.

●  Küçük boyut, düşük titreşim ve hızlı yanıt gerektiren paketleme uygulamaları.

Özellikler ve Özelleştirme

Seçim Kriterleri

Optoelektronik için Mikro Termoelektrik Soğutucular seçerken aşağıdaki parametreleri göz önünde bulundurun:

Boyutlar: Cihaz tabanına ve montaj odasına göre özelleştirilmiştir

Kalınlık: Termal direnci, sıkma kuvvetini ve montaj alanını dengelemelidir

Maksimum çalışma akımı: Sürücü güç kaynağı ve sıcaklık kontrol stratejisiyle eşleşmelidir

Maksimum sıcaklık farkı (Delta Tmax): Sıcak uçtaki ısı emici koşullarına bağlıdır

Isı Pompası Kapasitesi (Qmax): Ne kadar ısının giderilebileceğini belirler

Direnç ve Gerilim: Sürücü kayıplarını ve kontrol doğruluğunu etkiler

Özelleştirirken şunları onaylayacağız:

Isı kaynağı boyutları: Lazer çipi, TO paketi, mikro sensör veya entegre optoelektronik modül.

Arayüz malzemeleri: Nikel kaplama, lehim uyumluluğu veya özel metalizasyon gereksinimleri.

Çalışma sıcaklığı aralığı: Oda sıcaklığı stabilizasyonu, düşük sıcaklıkta çalışma veya yüksek sıcaklık telafisi.

Yapısal gereksinimler: Ultra ince yapı, daha yüksek ısı pompası yoğunluğu veya diğer alan kısıtlamaları.

Teknik Özellikler

Neden X-Meritan'ı Seçmelisiniz?

Minyatür TEC Tasarımı: Minimum 0,65 mm kalınlığa sahip, 1,5 × 1,1 mm kadar küçük mikro TEC'ler.

Yüksek Isı Pompası Yoğunluğu: Yaklaşık 43 W/cm²'ye kadar, kompakt, yüksek ısı akışı uygulamaları için uygundur.

Termoelektrik Malzeme Uzmanlığı: Şirket içi termoelektrik malzeme geliştirme, optimize edilmiş TEC performansını ve uygulamaya özel tasarımları destekler.

Özel TEC Çözümleri: Uygulama gereksinimlerine göre özelleştirilmiş boyutlar, elektriksel özellikler, malzeme konfigürasyonu, metal kaplama ve bağlantı yapıları.

Prototipten Üretime: Termal tasarım ve prototip geliştirmeden test ve hacimli üretime kadar destek.

Sıkça Sorulan Sorular

Bu ürün neden optoelektronik cihazlar için standart ısı emicilerden daha uygundur?

Standart ısı emiciler yalnızca pasif soğutma sağlar, dolayısıyla cihaz sıcaklığı ortam sıcaklığındaki değişikliklere göre dalgalanır. Mikro termoelektrik soğutucular ise sıcaklığı aktif olarak kontrol ederek çalışma sıcaklığını hedef aralığa getirerek sıcaklık sapmasına duyarlı optoelektronik sistemler için ideal hale getiriyor.

Lazer diyot projelerinde nelere öncelik verilmelidir?

Odak noktası yalnızca soğutma plakasının kendisi değil, tüm termal yol üzerinde olmalıdır: ısı kaynağı teması, arayüz malzemeleri, ısı emici tasarımı ve sürücü akımının uygun şekilde eşleşip eşleşmediği.

X-Meritan termoelektrik soğutucunun (TEC) boyutunu özelleştirebilir mi?

Evet. X-Meritan, mühendislik çizimlerine, numunelere veya uygulama spesifikasyonlarına dayalı olarak özel boyutları ve konfigürasyonları değerlendirebilir. Özelleştirme; boyutları, elektriksel özellikleri, P/N malzeme konfigürasyonunu, bağlantı yapısını ve arayüz gereksinimlerini içerir.
