LiDAR için Mikro Termoelektrik Soğutucular

LiDAR için Mikro Termoelektrik Soğutucuların içindeki lazer verici, çalışma sırasında ısı üretirken, çevre sıcaklığı farklı çalışma ortamları arasında önemli ölçüde değişiklik gösterebilir. Lazer sıcaklığı gerekli çalışma aralığının dışına çıkarsa optik cihaz gerekli çalışma koşulunu sürdüremeyebilir.

Isıyı sıcaklığa duyarlı bileşenden aktif olarak uzaklaştırmak için doğrudan lazer modülüne bir Micro-TEC kurulabilir. Pasif ısı emicinin aksine, yalnızca doğal veya zorla ısı dağıtımına dayanmaz.

Kompakt LiDAR düzenekleri için ana uygulama değeri yerelleştirilmiş sıcaklık kontrolüdür. Soğutucu, bir kompresöre, soğutucu devresine veya hareketli mekanik bileşenlere ihtiyaç duymadan lazer kaynağının yakınına yerleştirilebilir.

Temel Özellikler

Gerçek soğutma kapasitesi, akım, voltaj, boyutlar ve termal performans, seçilen Micro-TEC konfigürasyonuna ve LiDAR bileşeninin ısı yüküne bağlıdır.

Alanı Sınırlı LiDAR Modülleri için Kompakt Boyut

LiDAR için Mikro Termoelektrik Soğutucular sınırlı dahili alana sahiptir çünkü lazer, dedektör, optik bileşenler, elektronik devreler ve ısı dağıtma yapıları tek bir düzenekte entegre edilmiştir.

Micro-TEC'lerimiz birkaç milimetreye kadar mikro boyutlu konfigürasyonlarda üretilebilir. Bu, soğutucunun ayrı bir soğutma sistemi olarak yer kaplaması yerine lazere veya diğer ısıya duyarlı bileşene yakın konumlandırılmasına olanak tanır.

Özelleştirilmiş LiDAR düzenekleri için ürün boyutları mevcut kurulum alanına, bileşen konumuna, montaj yapısına ve elektrik arayüzüne göre değerlendirilebilir.

1 W'tan Az Güç Tüketimi

Micro-TEC bir araç LiDAR'ına veya başka bir kompakt elektronik sisteme entegre edildiğinde güç tüketimi önemli bir tasarım parametresidir.

Mikro Termoelektrik Soğutucularımız uygun konfigürasyonlarda 1 watt'ın altında çalışabilir. Gerçek güç gereksinimi, seçilen ürün tasarımına ve kontrol edilmesi gereken termal yüke bağlıdır.

Mühendislik değerlendirmesi için müşteriler, uygun Micro-TEC konfigürasyonunun seçilebilmesi için hedef soğutma sıcaklığını, ısı yükünü, mevcut voltajı ve kurulum boyutlarını sağlamalıdır.

Soğutucu Akışkansız Katı Hal Soğutma

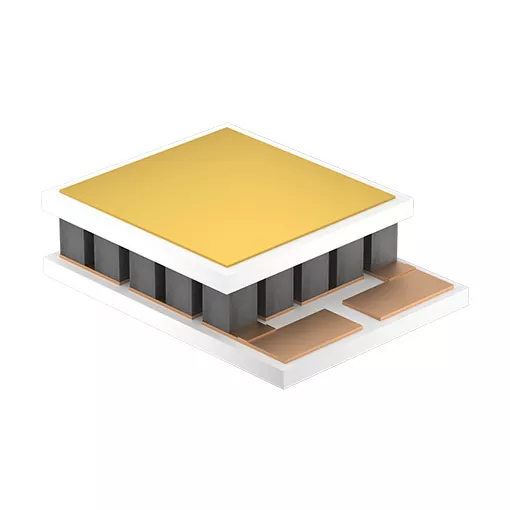

LiDAR için Mikro Termoelektrik Soğutucular, elektrik akımı uygulandığında ısıyı aktarmak için seramik yüzeyler arasında yarı iletken termoelektrik malzemeler kullanır.

Bileşen şunları içerir:

● Kompresör yok

● Soğutucu yok

● Mekanik hareketli parça yok

● Kompakt katı hal yapısı

● Doğrudan elektrik kontrolü

Bu yapı, soğutma bileşeninin lazere yakın kurulması ve sınırlı bir mekanik alana entegre edilmesi gereken LiDAR modülleri için kullanışlıdır.

Lazer Sıcaklık Kontrolü için Aktif Isı Pompalama

Micro-TEC, tüm LiDAR muhafazasının sıcaklığını düşürmek yerine hedef bileşenin sıcaklığını kontrol etmek için kullanılır.

Elektrik gücü uygulandığında, ısı soğuk taraftan sıcak tarafa aktarılır. Soğuk taraf, lazerin veya diğer sıcaklığa duyarlı bileşenin yakınına yerleştirilirken, sıcak tarafın etkili bir ısı dağıtım yoluna bağlanması gerekir.

Bu nedenle termal tasarımın Micro-TEC'in her iki yönünü de dikkate alması gerekir:

Hedef Bileşen → Micro-TEC Soğuk Taraf → Micro-TEC Sıcak Taraf → LiDAR Isı Dağıtım Yapısı

Sıcak tarafın aktarılan ısıyı etkili bir şekilde giderememesi durumunda tüm sistemin soğutma performansı düşecektir.

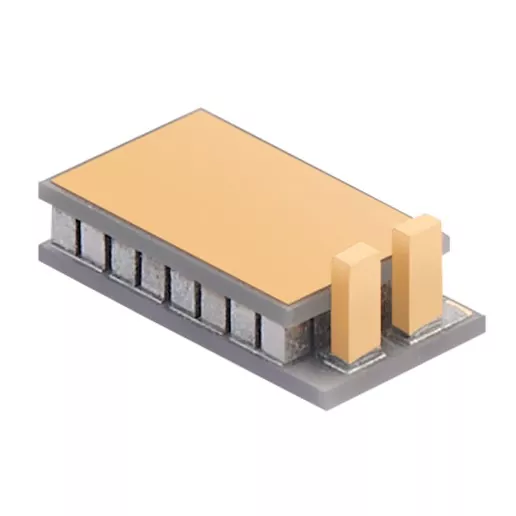

LiDAR Düzeneği için Başlıklı Micro-TEC

Tanımlanmış bir mekanik arayüz gerektiren LiDAR tasarımları için, başlıklarla birlikte Mikro Termoelektrik Soğutucular sağlayabiliriz.

Başlık konfigürasyonu aşağıdakilere göre değerlendirilebilir:

● Kullanılabilir kurulum alanı

● Montaj yapısı

● Bileşen konumu

● Elektrik bağlantısı

● Montaj gereksinimleri

Standart dışı yapılar için müşteriler mevcut bir numuneyi veya mühendislik çizimini sağlayabilir. Numune üretimi öncesi yapıyı değerlendiriyoruz.

Özelleştirilmiş Mikro Termoelektrik Soğutucular

Standart bir Micro-TEC, belirli bir LiDAR modülünün boyutlarına veya termal gereksinimlerine uymayabilir. Müşteri örneklerine veya çizimlerine göre özelleştirilmiş ürünleri destekliyoruz.

Özelleştirme süreci şunları kapsayabilir:

Boyutlar → Elektriksel Parametreler → Montaj Yapısı → Başlık Yapılandırması → Termal Gereksinimler

Seri üretim öncesinde müşteri onayına yönelik numuneler üretilir. Bu, Micro-TEC'in üretim miktarı açıklanmadan önce gerçek LiDAR düzeneğiyle karşılaştırılarak kontrol edilmesine olanak tanır.

Micro-TEC Seçimi İçin Gerekli Bilgiler

Yeni bir LiDAR soğutma projesi için müşteriler aşağıdaki bilgileri sağlayabilir:

Bazı parametreler henüz mevcut değilse, teknik değerlendirme için başlangıç ​​noktası olarak mevcut bir Micro-TEC örneği veya LiDAR montaj çizimi kullanılabilir.

Kurulum ve Termal Arayüz

Micro-TEC ile lazer modülü arasındaki termal arayüz, ısı transferini doğrudan etkiler.

Soğuk taraf, hedef bileşenle yeterli teması korumalıdır ve montaj tasarımı gerektirdiğinde uygun bir termal arayüz malzemesi (TIM) kullanılabilir.

Sıcak taraf etkili bir ısı dağıtım yolu gerektirir. Micro-TEC tarafından aktarılan ısıyı ortadan kaldıracak bir ısı emici, muhafaza veya başka bir soğutma yapısı tasarlanmalıdır.

Micro-TEC ayrıca belirtilen elektriksel parametreler dahilinde çalıştırılmalıdır. Aşırı akım termoelektrik yarı iletken bağlantı noktasına zarar verebileceğinden maksimum IMAX akımı aşılmamalıdır.

Üretim Yeteneği

X-Meritan, Mikro Termoelektrik Soğutucular üretmekte ve aynı zamanda yukarı yönlü termoelektrik malzemelerin hazırlanmasını da kontrol etmektedir.

Üretim yeteneklerimiz şunları kapsamaktadır:

● Termoelektrik malzeme hazırlama

● Hassas bileşen işleme

● Kaynak

● Montaj

● Mikro paketleme

● Özelleştirilmiş Micro-TEC üretimi

Bu üretim yapısı, standart dışı Micro-TEC boyutları, montaj yapıları veya elektrik konfigürasyonları gerektiren projeleri destekler.

Özelleştirilmiş LiDAR uygulamaları için ürün, mevcut standart soğutucuyla sınırlı kalmaktan ziyade malzeme ve bileşen düzeyinde geliştirilebilir.

Mikro Termoelektrik Soğutucu Geliştirme Süreci

Özelleştirilmiş LiDAR soğutma projeleri için örnek bazlı bir geliştirme süreci izliyoruz:

Müşteri Çizimi / Numune → Teknik Değerlendirme → Ürün Tasarımı → Numune Üretim → Numune Onayı → Seri Üretim

Numune doğrulama aşaması, seri üretim öncesinde boyutların, montaj yapısının, elektrik bağlantısının ve montaj uyumluluğunun kontrol edilmesine olanak tanır.

Uygulamalar

Mikro Termoelektrik Soğutucular aşağıdakilerin sıcaklık kontrolü için kullanılabilir:

● LiDAR lazer vericileri

● Sıcaklığa duyarlı optoelektronik bileşenler

● Kompakt optik modüller

● Otomotiv LiDAR düzenekleri

● Yerelleştirilmiş aktif soğutma gerektiren diğer minyatür elektronik bileşenler

Kalite ve İhracat Deneyimi

X-Meritan, minyatür yarı iletken soğutma alanında 10 yıldan fazla deneyime sahiptir ve uluslararası pazarlar için Micro-TEC ürünleri sunmaktadır.

Şirket, ISO ve CE sertifikalarını almış olup ürünlerini Avrupa, Kuzey Amerika, Güney Amerika, Güneydoğu Asya ve diğer pazarlara ihraç etmektedir.

Teknik deneyimimiz fiber optik iletişim, endüstriyel tıbbi ekipman, akıllı otomotiv elektroniği, tüketici elektroniği ve araştırma uygulamalarını kapsamaktadır.

SSS

LiDAR için Micro-TEC seçmek için hangi bilgilere ihtiyacınız var?

En yararlı bilgiler bileşen ısı yükünü, hedef sıcaklığı, mevcut voltajı, maksimum akımı, kurulum boyutlarını, montaj yapısını ve sıcak taraf ısı dağıtım yöntemini içerir. Değerlendirme için bir çizim veya mevcut Micro-TEC örneği de kullanılabilir.

Micro-TEC ne kadar küçük olabilir?

X-Meritan, gerekli yapıya ve performansa bağlı olarak birkaç milimetreye kadar Micro-TEC konfigürasyonları üretebilmektedir. Nihai boyutların uygulamaya göre onaylanması gerekir.

LiDAR çizimimize göre Micro-TEC yapabilir misiniz?

Evet. Müşteri çizimlerine veya örneklerine göre özelleştirmeyi destekliyoruz. Ürün seri üretimden önce numunelenir ve onaylanır.

Başlıklı bir Micro-TEC sağlayabilir misiniz?

Evet. Tanımlanmış bir montaj veya bağlantı yapısı gerektiren uygulamalar için başlık konfigürasyonları mevcuttur. Tam başlık tasarımı LiDAR düzeneğine göre onaylanmıştır.

Micro-TEC 1 W'un altında çalışabilir mi?

Evet, uygulanabilir konfigürasyonlar 1 W'tan daha düşük bir değerde çalışabilir. Gerçek güç tüketimi Micro-TEC tasarımına, çalışma koşullarına ve termal yüke bağlıdır.

Ana kurulum sorunu nedir?

En önemli iki nokta soğuk taraftaki termal temas ve sıcak taraftaki ısı dağıtımıdır. Soğuk tarafın hedef bileşenle etkili bir şekilde temas etmesi gerekirken, sıcak tarafın aktarılan ısıyı uzaklaştırmak için yeterli bir yola sahip olması gerekir.

Micro-TEC sürekli olarak kullanılabilir mi?

Sürekli çalışma, seçilen Micro-TEC konfigürasyonuna ve belirtilen elektriksel ve termal çalışma koşullarına bağlıdır. Ürün belirtilen voltaj ve akım limitleri dahilinde çalıştırılmalı ve sıcak tarafı yeterince soğutulmalıdır.

IMAX akımı aşılırsa ne olur?

Belirtilen IMAX akımının aşılması, aşırı elektriksel ve termal gerilime neden olabilir ve termoelektrik yarı iletken bağlantı noktasına zarar verebilir. Bu nedenle Micro-TEC belirtilen elektrik aralığı dahilinde çalıştırılmalıdır.

X-Meritan, LiDAR için mikro boyutlu yapılara, katı hal Peltier soğutmaya, özelleştirilmiş montaj konfigürasyonlarına ve örnek tabanlı geliştirmeye sahip Mikro Termoelektrik Soğutucular sağlar.

Yeni bir LiDAR soğutma projesi için çiziminizi, numunenizi, kurulum boyutlarını, ısı yükünü, hedef sıcaklığı veya mevcut Micro-TEC spesifikasyonunu bize gönderin. Seri üretim öncesinde numune onayı için gereksinimleri değerlendirebilir ve ilgili Micro-TEC'i geliştirebiliriz.
