İki Kademeli Termoelektrik Soğutucular

X-Meritan'ın İki Aşamalı Termoelektrik Soğutucular, ilk termoelektrik aşamanın ikinci için bir ara soğutma aşaması sağladığı iki aşamalı bir seri yapı kullanır. Uygun çalışma koşulları altında bu kademeli konfigürasyon, tek kademeli TEC'den daha büyük bir sıcaklık farkına ulaşabilir.

Modüller katı hal termoelektrik elemanları ve DC gücünü kullanır; kompresör veya diğer hareketli mekanik parçalar yoktur. Kompakt yapı, düşük titreşim ve kontrollü düşük sıcaklıkta çalışmanın gerekli olduğu yerlerde lokal sıcaklık kontrolü için uygundurlar.

İki Aşamalı Yapı

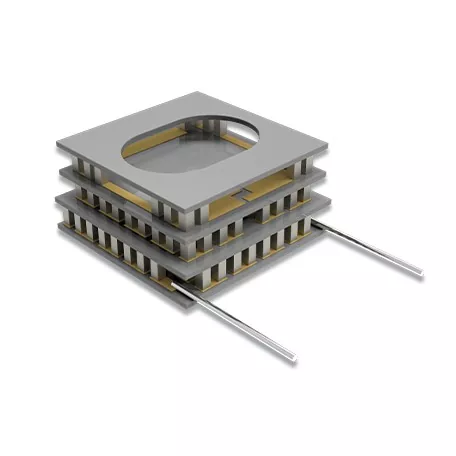

İki aşamalı bir TEC, bir ara termal arayüz yoluyla bağlanan iki termoelektrik aşamadan oluşur:

Soğuk Taraf → Birinci Aşama → Ara Arayüz → İkinci Aşama → Sıcak Taraf

İlk aşama ısıyı kontrol edilen alandan uzaklaştırırken, ikinci aşama ısıyı sıcak tarafa aktarır. Bu nedenle ikinci aşama, birinci aşamadan aktarılan ısının yanı sıra modüle elektrik girişini de yönetir.

Ulaşılabilir sıcaklık farkı termal yüke, sıcak taraf sıcaklığına, çalışma akımına ve ısı reddetme koşullarına bağlıdır.

Modül Yapısı

Seramik Yüzey

Alüminyum oksit (Al₂O₃) seramik alt tabakalar, termoelektrik elemanlar ile harici termal sistem arasında termal yüzeyler oluştururken termoelektrik modül için elektriksel yalıtım ve yapısal destek sağlar.

P-N Termoelektrik Elemanlar

P tipi ve N tipi yarı iletken elemanlar termoelektrik çekirdeği oluşturur ve soğutma için gereken elektriksel ve termal dönüşümü sağlar. X-Meritan, ortam ve düşük sıcaklık sıcaklık kontrolü uygulamaları için Bi₂Te₃ bazlı termoelektrik malzemeler kullanır.

Ara Termal Arayüz

İki termoelektrik aşama, bir ara arayüz aracılığıyla mekanik ve termal olarak bağlanır. Modülün tamamını tasarlarken termal ve mekanik özelliklerinin dikkate alınması gerekir.

DC Güç Bağlantısı

Modül doğru akım güç kaynağından çalışır. Elektrik konfigürasyonu, güç kabloları ve çalışma koşulları, modül yapısına ve uygulama gereksinimlerine göre belirlenir.

Termoelektrik Malzeme

X-Meritan, termoelektrik malzeme geliştirme, üretim, bileşen üretimi, montaj ve test işlemlerini kapsayan yeteneklere sahiptir. TEC bileşenlerinde ekstrüde Bi₂Te₃-Sb₂Te₃ bazlı malzemeler kullanılır.

Ekstrüzyon işleminde yoğun, dokulu bir yapı oluşturmak için yüksek basınçlı plastik deformasyon uygulanır. Bu, daha sonraki kesme ve inceltme işlemlerini destekler ve küçük termoelektrik elemanların üretilmesine olanak tanır.

Nihai malzeme kalitesi ve eleman boyutları, modül yapısına ve üretim gereksinimlerine göre seçilir.

İki Aşamalı ve Tek Aşamalı GEM'ler

Gerekli sıcaklık farkı tek aşamalı tasarımın pratik aralığını aştığında genellikle iki aşamalı bir konfigürasyon dikkate alınır.

Uygulamalar

Kızılötesi Algılama

 İki Aşamalı Termoelektrik Soğutucular, daha büyük bir sıcaklık farkının gerekli olduğu yerlerde kızılötesi dedektörler ve ilgili algılama bileşenleri için yerelleştirilmiş sıcaklık kontrolü sağlayabilir.

CCD Sensör Soğutma

CCD tabanlı görüntüleme sistemleri için termoelektrik soğutma, termal gereksinimin tek aşamalı modülün pratik aralığını aştığı durumlarda sensörü kontrollü bir çalışma sıcaklığında tutabilir.

Havacılık ve Uydu İletişimi

Termoelektrik modüllerin katı hal yapısı, ekipman mimarisinin, mevcut alanın ve titreşim gereksinimlerinin geleneksel mekanik soğutma sistemlerinin kullanımını sınırladığı havacılık ve uydu iletişim ekipmanları için düşünülebilir.

Tıbbi ve Laboratuvar Ekipmanları

İki aşamalı termoelektrik teknolojisi, kontrollü düşük sıcaklık koşulları gerektiren biyokimyasal analiz ekipmanlarına ve laboratuvar soğuk aşamalarına uygulanabilir.

Elektronik Bileşen Testi

TEC modülleri, elektronik bileşenlerin ve diğer sıcaklığa duyarlı cihazların düşük sıcaklık karakteristik testleri için kontrollü bir termal ortam sağlayabilir.

Özel Geliştirme

X-Meritan müşteri çizimlerine, numunelere, boyutlara ve uygulama gereksinimlerine göre özelleştirilmiş termoelektrik modülleri destekler.

Tipik bir geliştirme süreci şöyledir:

Gereksinim İncelemesi → Yapı Tasarımı → Örnek Üretim → Performans Değerlendirme → Onay → Üretim

Yeni tasarımlar için temel mühendislik girdileri arasında hedef sıcaklık aralığı, termal yük, mevcut kurulum alanı, güç koşulları ve sıcak taraf ısı reddi yöntemi yer alır.

Üretim ve Kalite

X-Meritan ekibi, termoelektrik malzeme geliştirme, bileşen üretimi, montaj ve test işlemlerini kapsayan yeteneklerle yarı iletken termal yönetiminde 10 yıldan fazla deneyime sahiptir.

Üretim ekipmanı, özel montaj ve test tesisleri tarafından desteklenen lehimleme, yeniden akış, dağıtım, kesme, mühürleme, kürleme ve baskı ekipmanlarını içerir.

Kalite yönetim sistemi ISO 9001:2015'e uygundur. Geçerli ürünler ve yapılandırmalar için RoHS ve REACH uyumluluk belgeleri mevcuttur ve sağlanan modüle göre onaylanan özel belgeler mevcuttur.

Seçim Bilgileri

Mühendislik değerlendirmesi ve TEC seçimi için aşağıdaki bilgiler faydalıdır:

Yeni modülün mevcut bir tasarımı değiştirmesi veya eşleştirmesi gerektiğinde ürün çizimi, mevcut modül veya test verileri de sağlanabilir.

SSS

Neden tek aşamalı tasarım yerine iki aşamalı TEC kullanmalısınız?

İki Kademeli Termoelektrik Soğutucular, tek kademeli bir modülün belirtilen termal yük ve sıcak taraf sıcaklığı altında gerekli soğuk taraf koşulunu sağlayamadığı durumlarda dikkate alınır.

İki kademeli bir TEC 0°C'nin altında çalışabilir mi?

Evet. Modül tasarımı, ısı yükü, sıcak taraf koşulları ve kontrol sistemi gerekli sıcaklık aralığına uygun olduğunda 0°C'nin altında alt ortam çalışması mümkündür.

İki aşamalı bir TEC seçmek için hangi bilgilere ihtiyaç vardır?

Hedef soğuk taraf sıcaklığı, sıcak taraf sıcaklığı, ısı yükü, mevcut boyutlar, güç kaynağı ve ısı reddetme yöntemi, seçim için kullanılan ana parametreler arasındadır.

X-Meritan iki aşamalı TEC modüllerini özelleştirebilir mi?

Evet. X-Meritan, müşteri çizimlerine, numunelere, boyutsal gereksinimlere, elektriksel koşullara ve uygulama gereksinimlerine göre modüller geliştirebilir.
