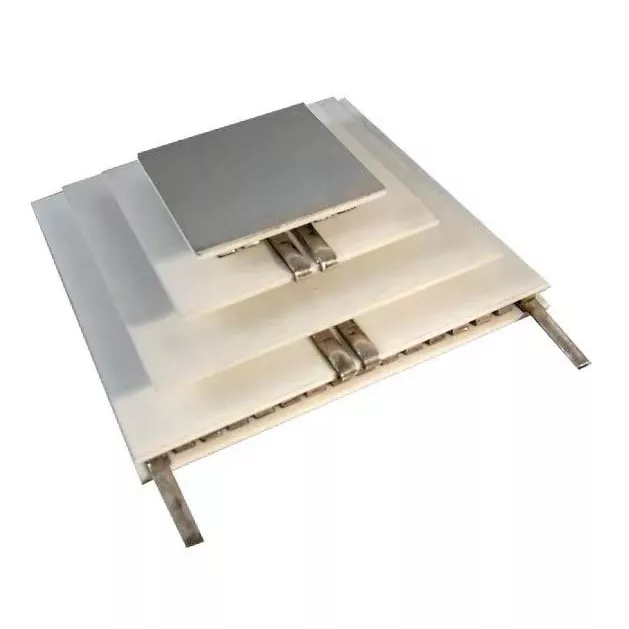

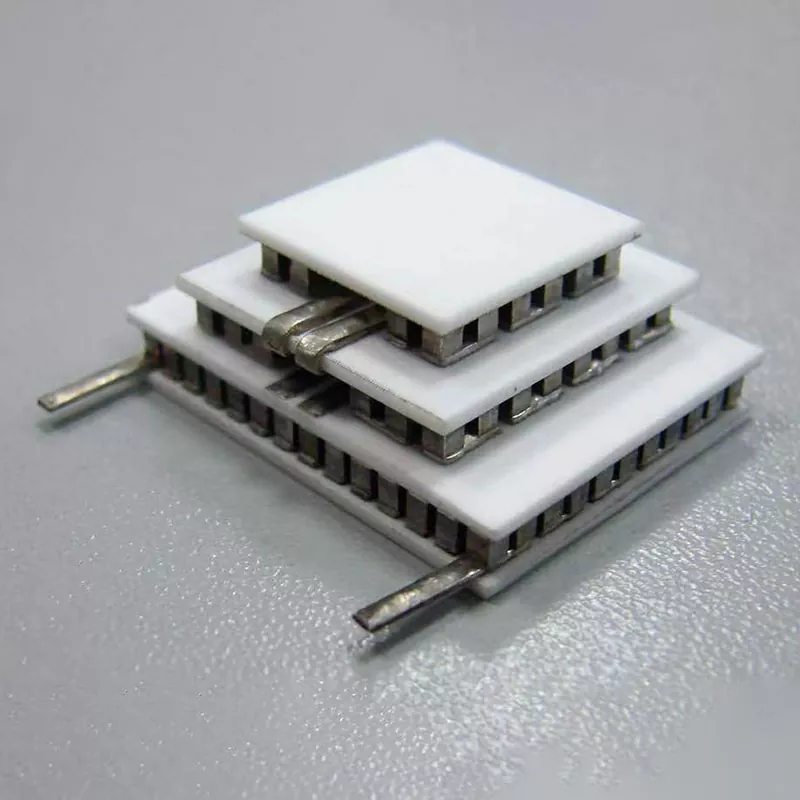

Çin'deki X-Meritan fabrikasının sunduğu Dört Kademeli Termoelektrik Soğutucular, derin soğutma gerektiren ekipmanlar için uygundur. Dört aşamalı yapı, yalnızca modül sayısında bir artış değildir, aynı zamanda her bir sonraki aşamanın, bir önceki aşamanın yarattığı azaltılmış sıcaklığa dayalı olarak çalışmasına ve sürekli olarak adım adım daha düşük sıcaklıklara doğru ilerlemesine olanak tanır. Geleneksel tek kademeli termoelektrik soğutucularla gerçekleştirilmesi zor olan derin soğutma görevleri için, çok kademeli yapı, ekipman termal yönetim tasarımında önemli bir seçenek haline gelebilir.
Ayrıca termoelektrik malzemeler, termoelektrik soğutucular ve ilgili bileşenler de sağlıyoruz ve belirli proje gereksinimlerine göre ürün eşleştirme ve kişiselleştirmeyi tartışabiliyoruz.
Dört Kademeli Termoelektrik Soğutucular, yarı iletken termoelektrik soğutma prensibini temel alan çok kademeli termoelektrik soğutma cihazlarıdır. Dört sürekli soğutma aşaması aracılığıyla adım adım sıcaklık düşüşü elde ederler.
Kompresörler, soğutucular ve mekanik hareketli parçalardan oluşan geleneksel soğutma ekipmanlarının aksine, termoelektrik etki yoluyla ısıyı soğuk taraftan sıcak tarafa aktif olarak aktarırlar. Dört aşamalı yapı, her aşamanın sıcaklık farkı oluşum sürecinin bir kısmını yönetmesine olanak tanır ve sonuçta soğutma etkisini dördüncü aşamanın soğuk tarafına kadar genişletir.
Dört Kademeli Termoelektrik Soğutucular sürekli çalışan dört termoelektrik soğutma katmanından oluşur. Önceki aşama, bir sonraki aşama için çalışma taban sıcaklığını azaltır ve ısı, çok aşamalı yapı aracılığıyla kademeli olarak aktarılarak dördüncü aşamanın soğuk tarafının daha düşük sıcaklıklara doğru çalışmaya devam etmesine olanak sağlanır.
Doğal ısı dağıtımına veya pasif termal iletkenliğe dayanan yapıların aksine, ısıyı Peltier etkisi yoluyla aktif olarak aktarır.
Sistem açıldığında termoelektrik modül çalışmaya başlar. Soğuk taraf ısıyı emer, sıcak taraf ise ısıyı serbest bırakır ve ekipman gereksinimlerine göre sıcaklık azaltma ve sıcaklık stabilizasyonuna aktif olarak katılmasına olanak tanır.
Mekanik hareketli parçalar içermeyen katı hal termoelektrik soğutma teknolojisini benimser ve geleneksel soğutuculara dayanmaz.
Bu yapı, mekanik titreşime duyarlı, iç alanı sınırlı olan veya daha az mekanik soğutma bileşeni gerektiren sistemler için uygundur. Kompresör gibi hareketli mekanizmalar bulunmadığından çalışma özellikleri hassas termal yönetim ortamlarına daha uygundur.
Dört aşamalı yapının ana değeri, sıcaklık farkını kademeli olarak artırma yeteneğidir, bu da onu daha düşük sıcaklık seviyeleri gerektiren uygulamalar için uygun hale getirir.
Sadece soğutma amaçlı değil aynı zamanda aktif sıcaklık ayarı ve stabilizasyon gerektiren sistemlerde de kullanılır.
Ekipmanın belirli bir soğuk taraf sıcaklığını koruması gerektiğinde termoelektrik soğutucu, termal yönetim sisteminde bir yürütme bileşeni olarak hareket edebilir ve sıcaklık algılama ve kontrol bileşenleriyle birlikte çalışabilir.
Çok kademeli termoelektrik yapı, geleneksel sıkıştırmalı soğutma sistemlerinde kullanılan büyük mekanik bileşenlere ihtiyaç duymadan, kompakt bir alanda çok kademeli soğutmayı gerçekleştirebilir.
Derin soğutma gerektiren sınırlı iç alana sahip ekipmanlar için çok aşamalı termoelektrik yapılar, sistem entegrasyonu açısından önemli değer sağlar.
Termoelektrik soğutma Peltier etkisine dayanmaktadır. Elektrik uygulandığında termoelektrik malzemelerin içinde ısı transferi meydana gelir ve bu da bir soğuk taraf ve bir sıcak taraf oluşturur.
Dört aşamalı bir yapı için çalışma süreci şunları içerir:
1. Birinci aşama soğutma: İlk aşama ısıyı aktarır ve ilk sıcaklık farkını oluşturur.
2. İkinci aşama soğutma: İkinci aşama, çalışma temeli olarak birinci aşamanın yarattığı düşük sıcaklığı kullanır ve sıcaklığı düşürmeye devam eder.
3. Üçüncü aşama soğutma: Isı sürekli olarak sıcak tarafa doğru aktarılırken sıcaklık daha düşük bir seviyeye doğru ilerlemeye devam eder.
4. Dördüncü aşama soğutma: Son aşama derin soğutmaya devam ederek dördüncü aşamanın soğuk tarafını tüm çok aşamalı yapının en düşük sıcaklık noktası haline getirir.
Dört Kademeli Termoelektrik Soğutucularımız teşhis ekipmanı, kan analiz ekipmanı ve laboratuvar sıcaklık kontrol sistemleri gibi profesyonel uygulamalarda kullanılabilir.
Yarı iletkenle ilgili ekipmanlarda sıcaklık kontrolü, belirli proses ortamlarını ve elektronik bileşenlerin çalışma koşullarını doğrudan etkiler. Ürünümüz, lokal derin soğutma gerektiren endüstriyel termal yönetim sistemlerinde uygulanabilir.
Çok kademeli termoelektrik soğutucular sıcaklığa duyarlı iletişim ekipmanlarında, optoelektronik cihazlarda ve lazerle ilgili ekipmanlarda kullanılabilir.
Katı hal termoelektrik soğutma teknolojisi ile havacılık uygulamalarına uygundur.
Cevap1: Genellikle tıbbi ve laboratuvar ekipmanları, yarı iletken ekipmanlar, iletişim ve optoelektronik ekipmanlar, havacılıkla ilgili sistemler ve özel endüstriyel ekipmanlar dahil olmak üzere derin soğutma veya hassas sıcaklık stabilizasyonu gerektiren profesyonel ekipmanlar için uygundurlar. Belirli bir proje için uygun olup olmadıklarının hedef sıcaklık, ısı yükü ve sıcak taraf ısı dağılımı koşullarına göre doğrulanması gerekir.
Cevap2: Temel fark soğutma aşamalarında yatmaktadır. Dört aşamalı bir yapı, sürekli çalışan dört termoelektrik soğutma katmanından oluşur. Sonraki her aşama, önceki aşama tarafından oluşturulan daha düşük sıcaklığa dayalı olarak çalışır ve bu da onu daha büyük sıcaklık farkları ve daha derin soğutma gerektiren uygulamalar için uygun hale getirir.
Cevap3: Ürün, katı hal termoelektrik soğutma teknolojisini benimser ve geleneksel mekanik sıkıştırmalı soğutma sistemlerinde kullanılan soğutucu akışkanlara dayanmaz.
Cevap4: Termoelektrik soğutucu soğuk taraftan ısıyı emdikten sonra, ısının sıcak taraftan serbest bırakılması gerekir. Sıcak taraf sıcaklığı artmaya devam ederse çok kademeli yapının soğutma kapasitesi ve sıcaklık farkı oluşumu etkilenecektir. Bu nedenle proje tasarım aşamasında soğutucuların, soğutma yöntemlerinin ve kurulum alanının birlikte dikkate alınması gerekir.
C5: Standart bir ürünün doğrudan uygulanıp uygulanamayacağı ekipman gereksinimlerine bağlıdır. Uygun bir ürün yapısının doğrulanabilmesi için satın almadan önce hedef sıcaklık, ısı yükü, kurulum boyutları ve güç kaynağı koşulları gibi bilgileri sağlamanızı öneririz. Mevcut çizimlerin veya örneklerin olduğu projeler için, ürün eşleştirmesi amacıyla ilgili malzemeler doğrudan da sağlanabilir.
C6: Evet. Müşteri çizimlerine veya örneklerine dayalı ürün geliştirmeyi destekliyoruz. Erken iletişim aşamasında ürün gereksinimlerini tartışacağız, çözümü onaylayacağız ve sonraki üretime geçeceğiz.
C7: Evet. X-Meritan’ın ürün yelpazesinde ayrıca NTC ve Sıcaklık Kontrol Ürünleri de yer alıyor. Sıcaklık algılama, sıcaklık kontrolü ve termoelektrik soğutma çözümleri gerektiren projeler için özel sistem gereksinimlerine göre ürün seçimi tartışılabilir.
