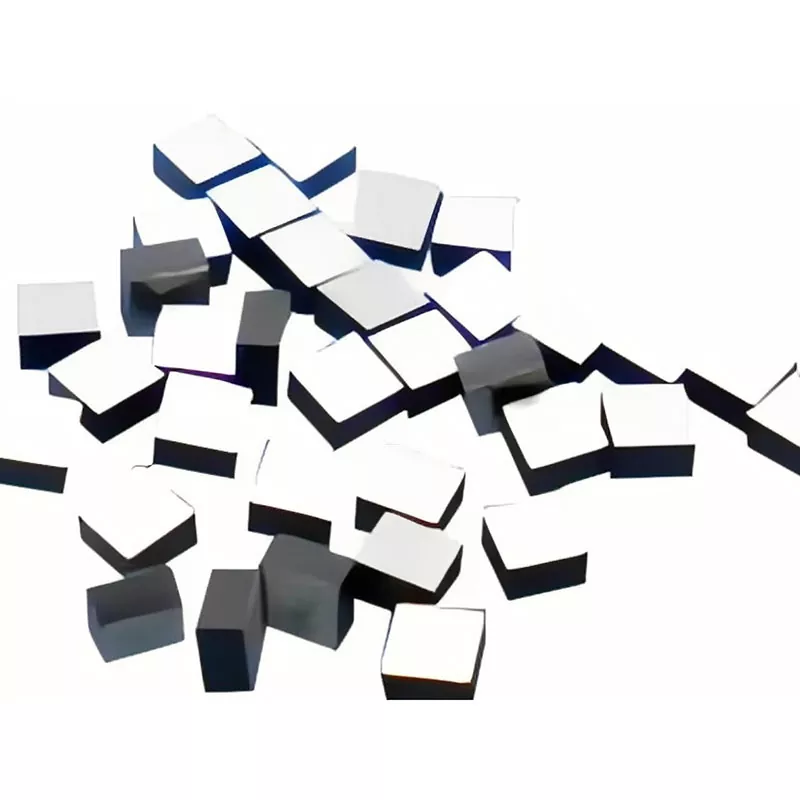

Yüksek Hassasiyetli NTC Termistör Çipi

NTC termistörleri negatif bir sıcaklık katsayısı karakteristiği kullanır; bu, sıcaklık değiştikçe dirençlerinin de değiştiği anlamına gelir. Bir algılama devresinde direnç değişimi, izleme ve kontrol amacıyla sıcaklık bilgisine dönüştürülebilir.

Çip uygulamaları için R25, B değeri, direnç toleransı, çip boyutları ve elektrot yapısının seçimi devre eşleştirmeyi ve montajını doğrudan etkiler. R25, 25°C'deki nominal direnci ifade ederken, B değeri termistörün direnç-sıcaklık karakteristiğini tanımlar.

Yüksek Hassasiyetli NTC Termistör Çipi, işgal edilen alanı küçük tutarken algılama elemanının sıcaklığa duyarlı bir bileşenin yakınına yerleştirilmesi gereken uygulamalar için tasarlanmıştır.

Teknik Parametreler

Aşağıdaki modeller mevcut ürün özelliklerini temsil etmektedir. Elektriksel değerler ve boyutlar gerekli devre özelliklerine ve montaj yöntemine göre seçilmelidir.

Mevcut ek aralıklar

Küçük Boy

Yüksek Hassasiyetli NTC Termistör Çipi, geleneksel paketlenmiş sıcaklık sensörünün çok fazla yer kaplayacağı uygulamalar için kompakt yapılarda mevcuttur. Mevcut serideki seçilen modeller 0,45 × 0,45 mm kadar küçüktür ve özelleştirilmiş çip boyutları müşteri çizimlerinden veya numunelerden değerlendirilebilir.

Küçük çip yapısı, algılama elemanını optik, elektronik veya diğer sıcaklığa duyarlı bileşenlerin yakınına yerleştirmek için uygundur. Nihai boyutlar gerekli elektriksel özelliklere ve montaj sürecine göre onaylanmalıdır.

Tel Bağlama

Çip, tel bağlama için altın veya gümüş kaplamalı elektrotlarla birlikte tedarik edilebilir. Elektrot konfigürasyonuna ve montaj sürecine bağlı olarak altın, alüminyum ve gümüş tel bağlama desteklenebilir.

Bu yapı, kompakt hibrit modüller ve termistörün doğrudan algılama alanına entegre edilmesi gereken diğer düzenekler için uygundur. Elektrot malzemesi ve bağlama gereklilikleri numune değerlendirmesi sırasında doğrulanabilir.

Kabloyla birleştirilebilir NTC termistörleri, algılama elemanının sıcaklığa duyarlı optik bileşenlere yakın konumlandırıldığı kompakt optik alıcı-verici uygulamalarında da kullanılır.

Direnç ve B Değeri

Direnç ve B değeri tamamen bağımsız parametreler olarak ele alınmak yerine uyumlu bir kombinasyon olarak seçilmelidir. Mevcut direnç aralığı 1kΩ ila 1000kΩ, B değeri aralığı ise 3200K ila 4500K'dır.

Devre tasarımında 25°C'deki nominal direnç, B değeri, tolerans ve gerekli algılama aralığı birlikte dikkate alınmalıdır. Standart kombinasyonlar mevcuttur ve standart dışı gereksinimler uygulamaya göre değerlendirilebilir.

B değeri normalde B25/50 veya B25/85 gibi referans sıcaklık aralığıyla birlikte belirtilir, dolayısıyla devre kalibrasyonundan önce geçerli ürün spesifikasyonunda kesin tanımın doğrulanması gerekir. Büyük üreticilerin ticari çip NTC ürün verileri benzer şekilde tanımlanmış referans sıcaklıklarıyla R25 ve B değerlerini belirtir.

Direnç Toleransı

Seçilen modeller ±%0,5 ve ±%1 direnç tolerans seçenekleriyle tedarik edilebilmektedir. Bu spesifikasyon, nominal direnç değerinin izin verilen sapmasını açıklar ve genel sıcaklık ölçüm doğruluğu olarak sunulmamalıdır.

Sıcaklığa duyarlı devreler için direnç toleransı, B değeri toleransı, devre tasarımı, kalibrasyon yöntemi ve çalışma koşullarının tamamı nihai sıcaklık ölçüm sonucunu etkileyebilir. Bu nedenle gerekli tolerans, algılama sisteminin tamamına göre seçilmelidir.

Termal Tepki

Listelenen modellerin termal zaman sabiti, çip yapısına ve modele bağlı olarak ≤2 s veya ≤3 s'dir. Daha küçük bir termal zaman sabiti genellikle termistörün çevre koşullarıyla termal dengeye daha hızlı ulaştığını gösterir.

Monte edilmiş bir modülün gerçek tepkisi aynı zamanda montaj yöntemine, termal bağlantıya, çevredeki malzemelere ve hava akışına da bağlıdır. Bu nedenle çip spesifikasyonunun gerçek kurulum yapısı ile birlikte değerlendirilmesi gerekmektedir.

Uygulamalar

Optik Haberleşme

Yüksek Hassasiyetli NTC Termistör Çipi, sıcaklık izleme için optik iletişim modüllerine ve optik alıcı-vericilere entegre edilebilir. Kompakt yapısı, geleneksel bir harici sensör paketi eklemeye gerek kalmadan algılama elemanının sıcaklığa duyarlı optik bileşenlere yakın konumlandırılmasına olanak tanır.

Bu, özellikle mevcut kurulum alanının sınırlı olduğu ve sıcaklık değişikliklerinin kontrol edilen bileşenin yakınında izlenmesinin gerektiği optik düzenekler için geçerlidir. Kabloyla birleştirilebilir NTC termistörleri, optik alıcı-verici tasarımlarında sıcaklık algılama için özel olarak kullanılır.

Tıbbi Ekipman

Kompakt NTC çipleri, sıcaklık algılama elemanının sınırlı bir kurulum alanına sığması gereken tıbbi cihazlara ve laboratuvar ekipmanlarına entegre edilebilir. Farklı direnç değerleri, B değerleri ve tolerans seçenekleri, bileşenin farklı algılama devreleriyle eşleştirilmesine olanak tanır.

Nihai spesifikasyon, gerekli sıcaklık aralığına, devre özelliklerine, kurulum yöntemine ve geçerli ekipman gereksinimlerine göre seçilmelidir.

Otomotiv Radarı

Otomotiv radar modülleri, çalışma sırasında sıcaklığın izlenmesini gerektirebilecek kompakt elektronik bileşenler içerir. NTC çipinin küçük form faktörü, sıcaklık algılamanın yüksek yoğunluklu elektronik düzeneklere entegre edilmesini sağlar.

Otomotiv uygulamaları için nihai model seçilmeden önce gerekli çalışma sıcaklığı, direnç özellikleri, tolerans, mekanik yapı ve güvenilirlik gereksinimleri doğrulanmalıdır.

Laboratuvar Ekipmanları

Çip aynı zamanda kompakt bir sıcaklık algılama elemanının gerekli olduğu laboratuvar ve test ekipmanlarında da kullanılabilir. Algılama devresine göre direnç ve B değeri seçilebilirken, mevcut kurulum alanıyla birlikte çip boyutları da dikkate alınabilir.

Prototip veya özelleştirilmiş ekipmanlar için X-Meritan, üretim öncesinde müşteri çizimlerine veya numunelere dayalı olarak gereksinimleri değerlendirebilir.

Özelleştirme

Elektriksel Parametreler

Yüksek Hassasiyetli NTC Termistör Çipi, özelleştirilmiş elektrik gereksinimleri için değerlendirilebilir. Mevcut direnç değerleri 1kΩ ila 1000kΩ'u kapsar ve B değerleri 3200K ila 4500K arasındadır. Seçilen spesifikasyonlar için ±%0,5 ve ±%1 direnç toleransı seçenekleri mevcuttur.

Müşteriler özelleştirilmiş bir model talep ederken gerekli R25, B değerini, toleransı, çalışma koşullarını ve hedef uygulamayı sağlayabilirler. Bu parametreler mevcut bir modelin kullanılıp kullanılamayacağını veya yeni bir spesifikasyonun değerlendirilmesi gerekip gerekmediğini belirlemeye yardımcı olur.

Çip Boyutları

Talaş boyutları mevcut kurulum alanına ve montaj sürecine göre değerlendirilebilir. Mevcut modeller 0,45×0,45×0,20 mm ve 0,45×0,45×0,25 mm gibi kompakt yapıları içeriyor.

Standart dışı boyutlar için X-Meritan müşteri çizimlerini veya numunelerini inceleyebilir ve ulaşılabilir yapıyı gerekli elektriksel parametrelerle birlikte doğrulayabilir.

Elektrot Seçenekleri

Farklı bağlama gereksinimleri için altın veya gümüş kaplamalı elektrot seçenekleri mevcuttur. Elektrot malzemesi, amaçlanan tel malzemesi ve yapıştırma işlemiyle birlikte seçilmelidir.

Numune geliştirme sırasında elektrot yapısı, bağlama yöntemi, çip boyutları ve elektriksel özellikler seri üretim öncesinde kontrol edilebilir.

Üretim ve Numune Desteği

X-Meritan, yarı iletkenle ilgili malzeme ve bileşenler üretmekte ve özelleştirilmiş elektronik bileşenler için üretim desteği sağlamaktadır. Mevcut üretim ekipmanları arasında titreşim aparatı makineleri, kaynak makineleri, otomatik paketleme makineleri ve hassas kesme ekipmanları bulunmaktadır.

Özelleştirilmiş NTC termistör çipleri için üretim, müşteri numunelerinden veya çizimlerinden değerlendirilebilir. Seri üretimden önce boyutları, elektriksel parametreleri, elektrot gereksinimlerini ve montaj uyumluluğunu doğrulamak için bir numune doğrulama aşaması kullanılabilir.

Bu süreç müşterilere, daha büyük bir üretim siparişi vermeden önce ürünü kendi uygulama gereksinimlerine göre kontrol etmeleri için tanımlanmış bir nokta sağlar.

SSS

Hangi direnç ve B değerleri mevcut?

Mevcut direnç aralığı 1kΩ ila 1000kΩ arasındadır ve B değerleri 3200K ila 4500K arasındadır. Standart modeller 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ ve 100kΩ direnç değerlerini içerir.

Hangi direnç toleransı mevcuttur?

Seçilen spesifikasyonlar ±%0,5 ve ±%1 direnç toleransıyla mevcuttur. Gerekli tolerans, devre ve sıcaklık algılama gereksinimlerine göre seçilmelidir.

Çip tel ile bağlanabilir mi?

Evet. Altın veya gümüş kaplama elektrot seçenekleri mevcuttur. Altın, alüminyum ve gümüş tel bağlama, elektrot konfigürasyonuna ve montaj sürecine göre değerlendirilebilir.

Mevcut en küçük çip boyutu nedir?

Ürün yelpazesinde 0,45×0,45×0,20 mm ve 0,45×0,45×0,25 mm gibi kompakt modeller yer alıyor. Müşteri çizimlerinden veya örneklerinden özelleştirilmiş boyutlar değerlendirilebilir ve nihai boyut, gerekli elektriksel ve yapısal spesifikasyonlara göre belirlenebilir.

Evet. X-Meritan özelleştirilmiş direnci, B değerini, boyutları, toleransı ve elektrot gereksinimlerini değerlendirebilir. Müşteri çizimleri veya örnekleri, ürün değerlendirmesi ve numune onayı için temel olarak kullanılabilir.

Bir NTC termistör çipini nasıl seçmeliyim?

25°C'de gerekli direnç, B değeri, sıcaklık algılama aralığı, direnç toleransı, mevcut kurulum alanı ve birleştirme yöntemiyle başlayın. Özelleştirilmiş uygulamalar için devre gereksinimlerini, kurulum çizimini veya mevcut numuneyi sağlamak uygun bir spesifikasyonun belirlenmesine yardımcı olabilir.

X-Meritan Hakkında

X-Meritan, yarı iletkenle ilgili malzemeler, bileşenler ve termal yönetim ürünlerinde uzmanlaşmış Çin merkezli bir üreticidir. Yetenekleri malzeme geliştirmeyi, bileşen üretimini, özelleştirilmiş üretimi ve uygulama desteğini kapsar.

Şirket, optik iletişim, algılama, tıbbi ekipman, otomotiv elektroniği ve tüketici elektroniği gibi uygulamalara hizmet vermektedir. Ürünler Avrupa, Kuzey Amerika, Güney Amerika, Güneydoğu Asya ve diğer uluslararası pazarlara tedarik edilmektedir.

Yüksek Hassasiyetli NTC Termistör Çipi için X-Meritan, spesifikasyon seçimi ve numune değerlendirmesinden özelleştirilmiş üretime kadar destek sağlar. Müşteriler üretim öncesi teknik değerlendirme için çizimler, numuneler veya elektrik gereksinimlerini sağlayabilirler
