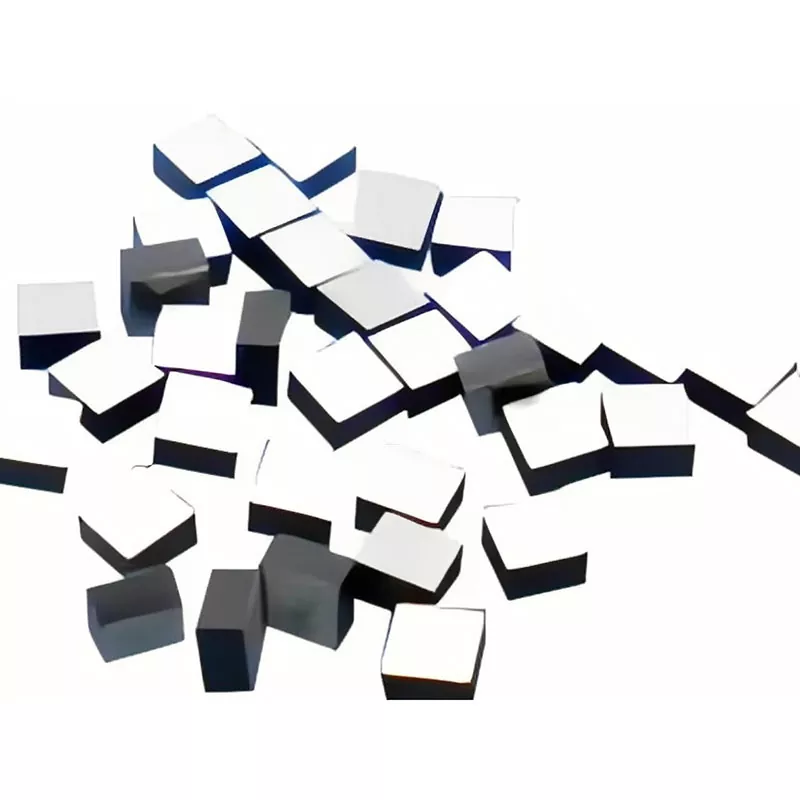

Pil Paketi için NTC Termistörü

Pil Paketi için X-meritan NTC Termistörü, lityum iyon pil modülleri, enerji depolama sistemleri (ESS) ve endüstriyel pil yönetim mimarileri (BMS) için özel olarak tasarlanmış son derece hassas, otomotiv sınıfı bir sıcaklık ölçüm sensörüdür. Termal kaçakları önlemek ve akü şarj verimliliğini optimize etmek için tasarlanan bu kompakt termistör, doğrudan hücre ve modül yüzeylerinden hızlı, hassas sıcaklık geri bildirimi sağlar.

Ürün Özellikleri

Yüksek Sıcaklık Hassasiyeti

Pil Paketi için NTC Termistörü, algılama malzemesinin negatif sıcaklık katsayısı aracılığıyla sıcaklık değişikliklerini algılar. Sıcaklık arttıkça elektrik direnci azalır ve bağlı izleme devresinin akü sıcaklığındaki değişiklikleri tanımlamasına olanak tanır.

Çoklu Direnç ve B-Değeri Seçenekleri

Farklı akü yönetim sistemleri farklı direnç-sıcaklık eğrileri kullanır. X-Meritan, 10KΩ, 47KΩ ve 100KΩ gibi yaygın olarak kullanılan R25 değerlerinin yanı sıra 3435K, 3950K ve 4100K gibi B değerlerini de sağlar. Gerekli R-T eğrisine göre özel direnç ve B değeri spesifikasyonları sağlanabilir.

Kompakt Algılama Yapısı

Algılama elemanı, batarya hücrelerinin ve modüllerinin üzerine veya yakınına kuruluma uygun konfigürasyonlarda paketlenebilir. Kompakt boyutlar, sıcaklık sensörünün, pil düzeneği içinde önemli bir yer kaplamadan, izlenen ısı kaynağının yakınına yerleştirilmesine yardımcı olur.

Esnek Mekanik Yapılandırma

Kablo uzunluğu, mahfaza konfigürasyonu, konektör düzeni ve diğer mekanik özellikler, farklı akü paketi yapıları için özelleştirilebilir. Bu, sensör düzeneğinin mevcut kurulum konumu ve elektrik arayüzüyle eşleşmesini sağlar.

Geniş Çalışma Sıcaklığı Aralığı

Belirtilen -40°C ila +125°C çalışma sıcaklığı aralığı, çok çeşitli pil çalışma koşullarını kapsar. Seçilen paket ve algılama konfigürasyonu, uygulamanın maruz kaldığı gerçek sıcaklığa uygun olmalıdır.

Elektrik Yalıtımı

Giriş kablosu ile mahfaza arasındaki yalıtım direnci 100MΩ'dan yüksektir. Bu, sensör uygun şekilde kurulduğunda algılama devresi ile çevredeki mekanik yapı arasında elektriksel izolasyon sağlar.

Ürün Parametreleri

Kurulum Seçenekleri

Sensör kurulum yöntemi, algılama elemanının pil sıcaklığı değişikliklerine ne kadar hızlı ve doğru tepki vereceğini etkiler.

Hücre düzeyinde izleme için, Pil Paketi için NTC Termistörü, izlenen hücrenin yakınındaki sıcaklığı ölçmek üzere doğrudan hücre yüzeyine yerleştirilebilir. Modül düzeyinde izleme için modül yapısı içerisinde temsili bir konuma yerleştirilebilir.

Kurulum hususları şunları içerir:

1. Algılama elemanı ile izlenen yüzey arasındaki temas

2. Isı üreten hücrelere göre sensör konumu

3. Kurşun yönlendirme ve gerilimi azaltma

4. Elektrik yalıtımı

5.Mevcut kurulum izni

6.Konektör yönelimi

7. Konut boyutları

8.Sabitleme veya yapıştırma yöntemi

Pil Paketleri için NTC Seçimi

Pil Paketi için uygun NTC Termistörünün seçilmesi, elektriksel özelliklerinin BMS sıcaklık ölçüm devresiyle ve mekanik özelliklerinin pil paketiyle eşleştirilmesini gerektirir.

R25 Direnci

25°C'deki nominal direnç, BMS veya şarj devresi tarafından beklenen direnç aralığına uygun olmalıdır. Ortak değerler arasında 10KΩ, 47KΩ ve 100KΩ bulunur.

B-Değeri

B değeri sıcaklık değiştikçe termistörün direncinin nasıl değişeceğini belirler. Seçilen B değeri, sıcaklık ölçüm algoritmasının gerektirdiği R-T eğrisine karşılık gelmelidir.

Direnç ve B-Değeri Toleransı

Tolerans, gerçek termistör özellikleri ile nominal R-T eğrisi arasındaki farkı etkiler. Uygulama sensörler arasında daha tutarlı sıcaklık ölçümü gerektirdiğinde daha sıkı toleranslar düşünülebilir.

Çalışma Sıcaklığı

Sensörün nominal sıcaklık aralığı, kurulum konumunda beklenen minimum ve maksimum sıcaklığı kapsamalıdır.

Termal Tepki

Termal zaman sabiti, sensörün çevre sıcaklığındaki bir değişikliğe ne kadar hızlı tepki verdiğini gösterir. Hızlı termal değişiklikler içeren uygulamalarda yanıt süresi değerlendirilirken sensör kütlesi, montaj yöntemi, temas koşulları ve hava akışı dikkate alınmalıdır.

Mekanik Yapılandırma

Kablo uzunluğu, mahfaza boyutu, konektör tipi ve montaj yöntemi, mevcut akü paketi alanına ve BMS kablolama yapısına göre belirtilmelidir.

Özelleştirme Seçenekleri

X-Meritan, Pil Paketi için NTC Termistör düzeneğini pil sisteminin elektriksel ve mekanik gereksinimlerine göre yapılandırabilir.

Mevcut özelleştirme alanları şunları içerir: R25 direnci, B değeri, Direnç toleransı, B değeri toleransı, Kurşun tel uzunluğu, Tel özellikleri, Muhafaza yapısı, Sensör boyutları, Konektör yapılandırması, Montaj yöntemi ve Paketleme gereksinimleri.

Özel geliştirme için pil üreticisi gerekli sıcaklık aralığını, BMS giriş spesifikasyonunu, R-T eğrisini, kurulum konumunu, kullanılabilir alanı, kablo gereksinimlerini ve konnektör konfigürasyonunu sağlayabilir.

Neden X-Meritan'ı Seçmelisiniz?

Komple Termal Bileşen Eşleştirmesi

X-Meritan, müşterilerin farklı sıcaklık kontrol gereksinimleri için uyumlu ürünler seçmesine yardımcı olan TEC modülleri, sıcaklık kontrol cihazları, termistörler ve ilgili termal bileşenleri sağlar.

Özelleştirilmiş Ürün Yapılandırması

Farklı ekipman tasarımlarına ve kurulum koşullarına uyacak şekilde elektrik parametrelerinin, boyutların, paketleme yapılarının ve bağlantı yöntemlerinin özelleştirilmesini destekliyoruz.

Kararlı Ürün Tutarlılığı

Kontrollü üretim ve performans testleri yoluyla X-Meritan, elektriksel performans, termal tepki ve algılama doğruluğu gibi temel parametrelerde tutarlılığı korur.

Entegrasyon için Teknik Destek

Mühendislik ekibimiz, ürün tasarımı sırasındaki geliştirme zorluklarını azaltmak için bileşen seçimi, parametre eşleştirme ve sistem entegrasyonu konularında yardımcı olur.

Prototipten Üretime Esnek Destek

X-Meritan, farklı proje aşamalarını ve tedarik gereksinimlerini karşılamak için numune testini, özelleştirilmiş geliştirmeyi ve hacimli üretimi destekler.

SSS

Pil Paketi için NTC Termistörü pil paketinde ne işe yarar?

Sıcaklık değişimlerini direnç değişimlerine dönüştürerek akü sıcaklığını ölçer. BMS veya şarj devresi bu direnci okur ve bunu bir sıcaklık değerine dönüştürür.

Hangi R25 direnci seçilmelidir?

R25 değeri, BMS'nin veya şarj cihazının direnç giriş aralığına ve sıcaklık dönüşüm eğrisine uygun olmalıdır. Ortak özellikler arasında 10KΩ, 47KΩ ve 100KΩ bulunur.

B değeri ne anlama geliyor?

B değeri termistörün direnci ile sıcaklık arasındaki ilişkiyi açıklar. Ölçülen direncin sıcaklığa dönüştürülmesi için önemli bir parametredir.

Termistör belirli bir pil paketi için özelleştirilebilir mi?

Evet. X-Meritan, pil tasarımına göre direnci, B değerini, toleransı, kablo uzunluğunu, muhafazayı, konektörü ve diğer mekanik konfigürasyonları özelleştirebilir.

Bir pil takımı birden fazla termistör kullanabilir mi?

Evet. Pil mimarisi birden fazla konumda sıcaklık izlemeyi gerektirdiğinde, farklı hücrelere veya modüllere birden fazla termistör yerleştirilebilir. Sayı ve yerleşim BMS ve termal tasarıma göre belirlenmelidir.

Çalışma sıcaklığı aralığı nedir?

Belirtilen çalışma sıcaklığı aralığı -40°C ila +125°C'dir. İzin verilen gerçek sıcaklık, seçilen pakete ve kurulum konfigürasyonuna göre de değerlendirilmelidir.
