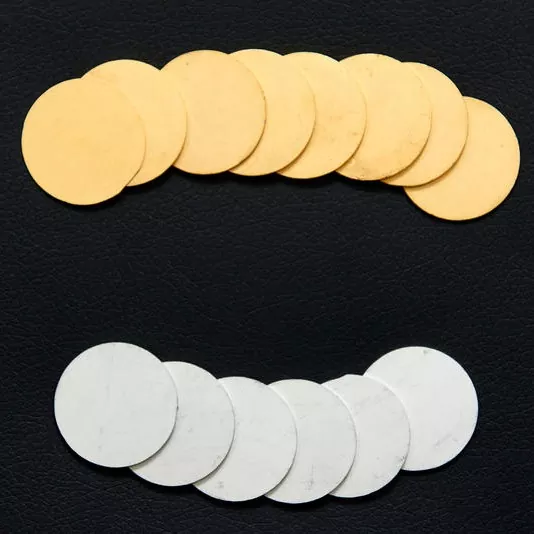

X-Meritan'ın termoelektrik soğutucu (TEC) montajı sırasında arayüz bozulması ve lehim difüzyonu sorunlarını çözmek için tasarlanan X-Meritan'ınDifüzyon Bariyerli Dilimlergelişmiş termal yönetim için son derece sağlam, montaja hazır bir bileşen sağlar. Bi₂Te₃-Sb₂Te₃ substratı ile lehimlenebilir yüzey arasında hassas bir nikel bazlı bariyer oluşturarak bu dilimler, tekrarlanan termal döngüler yoluyla elektrik direncini ve mekanik gücü stabilize ederek element geçişini etkili bir şekilde azaltır.
Bu sayfada TEC üretiminde kullanılan difüzyon bariyeri dilimlerinin çalışma yapısı, teknik özellikleri, kaplama seçenekleri, seçim kılavuzu ve özelleştirme kapsamı yer almaktadır. Tedarikçileri karşılaştırıyorsanız,mühendislik ekibimizle iletişime geçinMontaj süreciniz için bariyer yapısını ve boyutlarını onaylamak için.
Difüzyon Bariyerli Dilimler, termoelektrik alt tabaka ile TEC montajı sırasında kullanılan lehim arasındaki etkileşimi kontrol etmek için tasarlanmış, koruyucu metalizasyon yapısına sahip, önceden işlenmiş termoelektrik malzeme dilimleridir.
Temel malzeme ekstrüde edilmiş bir Bi₂Te₃-Sb₂Te₃ termoelektrik külçedir. Hassas işlemden sonra termoelektrik malzeme ile lehimlenebilir dış katman arasına nikel bazlı bir difüzyon bariyeri uygulanır. Bu, lehimleme ve sonraki termal döngü sırasında istenmeyen element geçişini ve arayüzey reaksiyonlarını sınırlamaya yardımcı olan kontrollü bir arayüz oluşturur.
Bariyer özellikle önemlidir çünkü termoelektrik malzeme ve lehim farklı kimyasal ve fiziksel özelliklere sahiptir. Tekrarlanan ısıtma ve soğutma sırasında arayüzdeki kontrolsüz etkileşim, elektriksel dirençte değişikliklere, mekanik bozulmaya veya lehim bağlantısının bozulmasına katkıda bulunabilir.
Bu dilimler daha geniş olana aittir.termoelektrik malzemelerürün ailesidir ve genellikle aşağıdakilerle birlikte kullanılır:termoelektrik soğutucular, termoelektrik soğutucu düzenekleriVesıcaklık kontrolörlerikomple termal yönetim sistemlerinde.
Çekirdek metalizasyon yapısı, Bi₂Te₃-Sb₂Te₃ substratı ile lehimlenebilir dış katman arasında nikel bazlı bir difüzyon bariyeri kullanır.
Bu ara katman, lehim bileşenlerinin termoelektrik malzemeye doğru hareketinin kontrol edilmesine yardımcı olur ve TEC montajı için daha kararlı bir arayüz sağlar. Amaçlanan lehimleme işlemine ve çalışma ortamına göre çok katmanlı bir konfigürasyon seçilebilir.
X-Meritan, tek bir yüzey kaplamasına güvenmek yerine, farklı katmanların farklı işlevleri yerine getirdiği çok katmanlı metalizasyon yapıları sağlayabilir.
İç bariyer katmanı malzeme ayırma ve difüzyon kontrolüne odaklanırken, dış lehimlenebilir katman birleştirme işlemine göre seçilir.
Akımsız kalay kaplama yaklaşık 7 ± 2 μm'de mevcuttur.
Kalay yüzeyi, geleneksel lehimleme işlemleri için iyi lehim afinitesi sağlar ve müşterinin montaj işlemine bağlı olarak hem kurşunlu hem de kurşunsuz lehim sistemleriyle kullanılabilir.
Bu konfigürasyon genellikle birincil gereksinimin standart TEC üretimi için pratik lehimlenebilir bir yüzey olduğu durumlarda uygundur.
İnce altın kaplama gerektiren uygulamalar için X-Meritan, Au kalınlığı 0,2 μm'den az olan akımsız altın kaplama sunmaktadır.
Altın, iyi oksidasyon direncine sahip bir yüzey sağlar ve AuSn lehimi kullanılan uygulamalarda veya kontrollü yüzey özelliklerinin gerekli olduğu yerlerde düşünülebilir.
X-Meritan'ın patentli "H" teknolojisi, çok katmanlı bariyer yapısına yaklaşık 150 μm'lik bir alüminyum katman katıyor.
Yapılandırma, zorlu sıcaklık geçişlerine maruz kalan uygulamalar için tasarlanmıştır. Tasarım, metalizasyon yapısına ek bir alüminyum katmanın dahil edilmesiyle, tekrarlanan termal genleşme ve büzülmeyle ilişkili gerilimleri giderir.
Bu seçenek, termal çevrimin önemli bir tasarım unsuru olduğu havacılık, ağır sanayi ve diğer TEC uygulamaları için değerlendirilebilir.
Termoelektrik malzeme müşteri çizimlerine göre öğütülebilir ve dilimlenebilir. Belirtilen kesme hassasiyeti yaklaşık ±15 μm olup minimum dilim kalınlığı 0,3 mm'dir.
Önceden işlenmiş dilimler, TEC üreticilerinin ihtiyaç duyduğu malzeme hazırlama miktarını azaltabilir ve sonraki montaj işlemlerinin gereksinimlerine daha yakın boyutlar sağlayabilir.
| Parametre | Şartname |
|---|---|
| Temel Malzeme | Ekstrüde Bi₂Te₃-Sb₂Te₃ Külçeler |
| Minimum Dilim Kalınlığı | ≥ 0,3 mm |
| Kalınlık | Müşteri çizimine göre özelleştirilebilir |
| Kesim Hassasiyeti | ±15 µm |
| Difüzyon Bariyeri | Nikel bazlı çok katmanlı yapı |
| Akımsız Kalay Kaplama | 7 ± 2 mikron |
| Akımsız Altın Kaplama | < 0,2 mikron Au |
| "H" Teknolojisi | Yaklaşık 150 μm Al bariyer katmanı |
| Taşlama ve Kesme | Çizime göre mevcuttur |
| Metalizasyon Yapılandırması | Uygulamaya göre özelleştirilebilir |
| Başvuru | Termoelektrik soğutma ve TEC üretimi |
Boyut toleransları, metal kaplama yapısı ve kaplama özellikleri, nihai TEC tasarımı ve montaj sürecine göre onaylanmalıdır. Çiziminizi şu adrese gönderin:satış mühendislerimizfizibilite incelemesi için.
Standart alt tabaka, ekstrüde edilmiş bir Bi₂Te₃-Sb₂Te₃ termoelektrik malzemedir. Gerekli termoelektrik bileşimi, malzeme boyutlarını, dilim kalınlığını ve amaçlanan TEC çalışma koşullarını doğrulayarak başlayın.
Geleneksel TEC montajı için nikel bazlı bir difüzyon bariyeri, termoelektrik alt tabaka ile lehimlenebilir yüzey arasında ayrım sağlayabilir.
Uygulama önemli bir sıcaklık döngüsü içeriyorsa daha karmaşık, çok katmanlı bir konfigürasyon değerlendirilebilir. Gerçek termal profile ve modül yapısına göre gerekli yapı belirlenmelidir.
Akımsız kalay genellikle geleneksel lehimleme kullanıldığında, kurşunsuz lehim gerektiğinde, nispeten daha kalın lehimlenebilir yüzey tercih edildiğinde veya üretim maliyeti önemli bir husus olduğunda uygundur.
AuSn lehimleme gerektiğinde, yüzey oksidasyonunun kontrol edilmesi gerektiğinde, ince altın kaplama tercih edildiğinde veya uygulamanın belirli yüzey veya elektriksel özellikler gerektirdiği durumlarda akımsız altın düşünülebilir.
Metalizasyon konfigürasyonunu seçerken sıcaklık döngülerinin sayısı ve ciddiyeti dikkate alınmalıdır. Sıcak ve soğuk koşullar arasında sık geçişlerin olduğu uygulamalarda termal genleşme, arayüz gerilimi ve bariyer katmanı bütünlüğünün ilave olarak dikkate alınması gerekebilir.
Bu uygulamalar için X-Meritan'ın patentli "H" teknolojisi alternatif bir konfigürasyon olarak değerlendirilebilir.
Teknik çizimde gerekli dilim kalınlığını, uzunluğunu, genişliğini, toleransını ve yüzey gereksinimlerini sağlayın. Yaklaşık ±15 μm'lik belirtilen kesme hassasiyeti, aşağı yöndeki TEC montajı ve otomatik işleme için kontrollü boyutlara ihtiyaç duyan müşterileri destekleyebilir.
X-Meritan, termoelektrik malzeme geliştirme, bileşen özelleştirme, ısı dağıtımı çözüm tasarımı ve proses seçimi desteğini kapsayan yeteneklerle yarı iletken soğutma ve termoelektrik teknolojisine odaklanmaktadır.
Farklı TEC tasarımları farklı dilim boyutları, kalınlıkları, yüzey kaplamaları ve metalizasyon yapıları gerektirebilir. X-Meritan, malzemeyi müşteri çizimlerine ve teknik spesifikasyonlara göre işleyebilmektedir.
Tedarik edilen malzeme, termoelektrik modül geliştirme ve üretiminde yer alan müşterilere yöneliktir. Hassas taşlama, kesme ve metalleştirme, montajdan önce gereken hazırlık adımlarının sayısını azaltmaya yardımcı olabilir.
X-Meritan'ın termoelektrik çözümleri, fiber optik iletişim, endüstriyel ve tıbbi ekipmanlar, otomotiv elektroniği, tüketici elektroniği ve araştırma kurumları gibi uygulamalara hizmet vermektedir. Şirket, özelleştirilmiş bileşen geliştirme de dahil olmak üzere kontrollü yarı iletken soğutma ve hassas sıcaklık yönetimi gerektiren uygulamalar için teknik destek sağlıyor. Geçmişimizi şuradan inceleyebilirsiniz:şirket profili sayfasıveya tamamını keşfedinürün yelpazesi.
Difüzyon bariyeri dilimleri tam bir termoelektrik sistemin bir elemanıdır. Projenize bağlı olarak aşağıdaki ürün grupları da uygun olabilir:
Difüzyon bariyeri dilimleri üretmek için kullanılan baz Bi₂Te₃-Sb₂Te₃ külçe malzemesi, standart ve özel bileşimlerde mevcuttur.
Optoelektronik, tıbbi ve endüstriyel ekipmanlarda hassas sıcaklık kontrolü için katı hal Peltier soğutma modülleri.
Daha hızlı sistem entegrasyonu için soğutma modülünü, soğutucuyu ve termal arayüzü birleştiren entegre TEC düzenekleri.
Kararlı, yüksek doğrulukta sıcaklık regülasyonu için standart ve mikro TE soğutucularla eşleşen kapalı devre kontrolörler.
TEC imalatında metalize termoelektrik malzeme bileşenleri olarak kullanılırlar. Difüzyon bariyeri, montaj ve termal döngü sırasında Bi₂Te₃-Sb₂Te₃ termoelektrik substrat ile lehim sistemi arasındaki etkileşimi ve element geçişini kontrol etmeye yardımcı olur.
Lehimleme ve tekrarlanan ısıtma ve soğutma sırasında lehim bileşenleri termoelektrik malzeme ile etkileşime girebilir. Nikel bazlı bir bariyer, istenmeyen difüzyon ve arayüzey reaksiyonlarını sınırlamaya yardımcı olan ve daha istikrarlı elektriksel ve mekanik performansı destekleyen bir ara arayüz sağlar.
Nikel, termoelektrik alt tabaka ile lehimlenebilir yüzey arasında nispeten stabil bir metalik arayüz sağlar. Çok katmanlı metalizasyon yapısında, dış katmanın lehimleme için optimize edilmesine olanak tanırken ara bariyer görevi görür.
Akımsız kalay yaklaşık 7 ± 2 μm'dir ve öncelikle geleneksel lehimleme uygulamaları için tasarlanmıştır. Akımsız altın, 0,2 μm Au'dan azdır ve oksidasyona dirençli yüzeyler veya AuSn lehimleme gerektiren uygulamalar için seçilebilir.
Doğru seçim müşterinin lehim malzemesine, birleştirme sıcaklığına, montaj sürecine ve uygulama gereksinimlerine bağlıdır.
Patentli "H" teknolojisi zorlu termal çevrim koşulları için tasarlanmıştır. Çok katmanlı bariyer yapısına yaklaşık 150 μm'lik bir alüminyum katman katar ve havacılık ve ağır endüstriyel TEC sistemleri gibi uygulamalar için değerlendirilebilir.
Gerçek konfigürasyon, çalışma sıcaklığı aralığına, termal döngü profiline ve modül yapısına göre belirlenmelidir.
Belirtilen minimum kalınlık 0,3 mm'dir. Gerçek kalınlık müşterinin teknik çizimine ve uygulama gereksinimlerine göre özelleştirilebilir.
Evet. X-Meritan, müşteri çizimlerine göre özelleştirilmiş boyutlar ve işlemeler sağlayabilir. Belirtilen kesme hassasiyeti yaklaşık ±15 μm'dir.
Evet. X-Meritan taşlama, hassas kesim, difüzyon bariyeri işlemi ve gerekli lehimlenebilir yüzey işleminden geçmiş termoelektrik malzemeyi tedarik edebilir. Bu, TEC üreticilerinin montaj öncesinde ek malzeme hazırlıklarını azaltmalarına yardımcı olabilir.
Çiziminizi, dilim kalınlığınızı, kaplama tercihinizi ve tahmini yıllık hacminizi gönderin. Mühendislerimiz bariyer yapısını doğrulayacak, en uygun metalizasyon konfigürasyonunu önerecek ve doğrudan fabrika fiyatlandırmasıyla yanıt verecektir.
