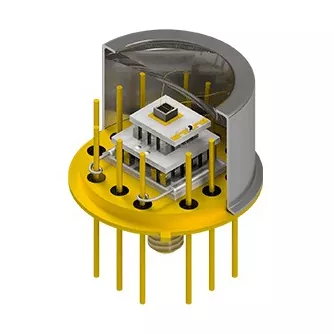

Termoelektrik Soğutuculu Özelleştirilmiş Başlıklar

X‑Meritan, hassas elektroniklerdeki termal darboğazları çözmek için Termoelektrik Soğutuculara sahip özel Özelleştirilmiş Başlıklar üretmektedir. Mikro Peltier modüllerini, özel başlıkları ve termistörleri tek bir alt düzeneğe entegre eden bu çözüm, organik yapıştırıcılar veya sıvı döngüleri olmadan doğrudan nokta soğutma sağlar. Lazer diyotları, APD'leri ve sensörleri dalga boyu kaymasından ve gürültüden korur.

Çözülen Termal Sorunlar

Optik ve mikroelektronik paketlemede geleneksel ayrık TEC montajı, yüksek termal temas direnci, hermetik paketlerin içinde yapışkan gazının çıkması riski ve karmaşık manuel montaj sağlar. X‑Meritan'ın Termoelektrik Soğutuculu Özelleştirilmiş Başlıkları, mikro Peltier modüllerini, özel başlık tabanlarını ve termal sensörleri tek bir alt montajda birleştirerek bu paketleme darboğazlarını doğrudan ele alır:

1. Hermetik Muhafazalarda Sıfır Gaz Çıkışı: Tüm mikro‑TEC'ler, iletken epoksiler yerine altın‑kalay (AuSn) ötektik lehimleme kullanılarak başlıklara monte edilir ve uçucu organik bileşiklerin optik pencereleri buğulaması veya lazer yüzeylerini kirletmesi önlenir.

2. Düşük Arayüz Termal Direnci: TEC öğesinin doğrudan paket başlığı alt katmanına lehimlenmesi metalik bir termal yol sağlayarak bağlantı noktasından kasaya termal direnci (Rth) büyük ölçüde azaltır.

3. Kontrollü İnert Montaj: Kalıp yerleştirme, tel bağlama ve ön sızdırmazlık, oksidasyonu ve dahili nem hapsini ortadan kaldırmak için otomatik inert gaz ortamlarında gerçekleştirilir.

4. Yüksek Mekanik Yoğunluk: Tescilli ekstrüde malzemeler kullanılarak, 0,2 mm kadar ince mikro elementler, TO-46 veya minyatür Kelebek paketleri gibi kısıtlı muhafaza alanlarına paketlenebilir.

5. Esnek Teslimat Formatları: Alt paketleme hattı gereksinimlerinize göre yarı mamul başlıklar (müşteri kalıpla tutturma ve tel bağlama için hazır önceden bağlanmış TEC'ler) veya tamamen yalıtılmış alt montajlar olarak teslim edilir.

Mühendislik Özelleştirmesi ve Parametreleri

Siparişe göre tasarlanan Termoelektrik Soğutucu düzeneğine sahip her Özelleştirilmiş Başlık, optik veya IC düzeninizle hassas bir şekilde eşleştirilmiştir:

• Başlık Paketi Stilleri: TO‑39, TO‑8, TO‑3, TO‑46, 14 pinli Kelebek (BTF), BOX paketleri veya özel bakır/seramik başlıklar.

• Alt Malzemeler ve Kaplama: Altın tel bağlama için Kovar, Bakır‑Tungsten (CuW), AlN/ seramikler ve Ni üzeri elektrolizle kaplanmış Au katmanları.

• TEC Aşamalandırma ve Geometri: Orta soğutma gereksinimleri için tek aşamalı mikro modüller veya derin soğutma gereksinimleri için çok aşamalı piramit yapılar (ΔT>70∘C).

• Entegre Geri Bildirim Sensörleri: Sıkı kapalı döngü kontrolü için yüzeye monte NTC termistörleri veya soğuk alt tabakanın yanına yerleştirilen PT100/PT1000 RTD'ler.

• Elektriksel Arayüzler: Özel kurşun pin sayıları, pin dizisi aralığı, kablo uzunlukları ve tel bağlama yastığı düzenlemeleri.

Birincil Hedef Uygulamalar

Optik İletişim

TOSA/ROSA alıcı-vericileri, EML'ler, pompa lazerleri ve DWDM bileşenleri için dalga boyu stabilizasyonu.

LiDAR ve Otonom Algılama

Dalgalanan ortam koşullarına maruz kalan çığ fotodiyotları (APD) ve darbeli lazer diyotları için termal kontrol.

Tıbbi Teşhis

Mikroakışkan PCR, spektroskopi ve biyoçip sensörlerinde milimetre altı sıcaklık düzenlemesi.

Endüstriyel ve Havacılık Algılama

Yüksek güçlü IC'ler, gece görüş odak düzlemi dizileri (FPA) ve gaz analiz dedektörleri için nokta soğutma.

Neden X‑Meritan ile Ortak Olmalı?

Anahtar Teslim Paketleme Entegrasyonu:

Paket başlıkları, mikro TEC'ler ve sıcaklık sensörleri tek bir alt montaj olarak tasarlanmış ve entegre edilmiştir.

Tescilli Malzeme Avantajı:

Şirket içi ekstrüzyonlu termoelektrik malzemeler, ultra ince ve çok aşamalı TEC tasarımları için olağanüstü mekanik dayanıklılık sağlar.

Hermetik Derecede Kalite Kontrolü:

Ötektik bağlama ve inert atmosferli tel bağlama, uzun vadeli güvenilirlik ve sıfır gaz çıkışı sağlar.

Prototipten Hacim Üretimine:

Termal simülasyon ve özel araçlardan örnek prototip oluşturmaya ve tam ölçekli üretime kadar eksiksiz mühendislik desteği.

Sıkça Sorulan Sorular

S: Neden bağımsız TEC'ler satın almak yerine başlığa önceden entegre edilmiş bir TEC seçmelisiniz?

C: Önceden entegre edilmiş bir başlık, tesisinizde manuel TEC'den başlığa lehimleme işlemini ortadan kaldırır, fabrikada test edilmiş ötektik bağ bütünlüğünü sağlar ve hermetik paketinizde sıfır gaz çıkışını garanti eder.

S: Yarı mamul başlıklarınıza kendi lazer kalıp ekleme işlemimizi gerçekleştirebilir miyiz?

C: Evet. Çoğu müşteri, önceden bağlanmış TEC'ler ve tel bağlama pedleri içeren yarı mamul başlıklar sipariş eder. Standart kalıp ekleme, altın tel bağlama ve kapak kapatma işlemlerinize doğrudan alt montajımız üzerinden devam edebilirsiniz.

S: Termoelektrik Soğutuculu Özelleştirilmiş Başlıkların, mikro-TEC'ler için bölgesel olarak eritilmiş malzemelere göre avantajı nedir?

C: Ekstrüde Bi2Te3 malzemeleri önemli ölçüde daha yüksek mekanik mukavemete ve ince taneli yapılara sahiptir ve yüksek stresli paketleme süreçleri sırasında ultra ince TEC elemanlarının (0,2 mm'ye kadar) çatlamadan dilimlenmesine olanak tanır.

S: Özel tasarım değerlendirmesini nasıl başlatırız?

C: Hedef ısı yükünüzü (Qc), gerekli sıcaklık farkını (ΔT), muhafaza stilini veya CAD modelini, ortam sıcaklık aralığını ve elektrikli sürüş sınırlarını sağlayın. Mühendislik ekibimiz termal uyumu hesaplayacak ve önerilen başlık çizimlerini çıkaracaktır.
