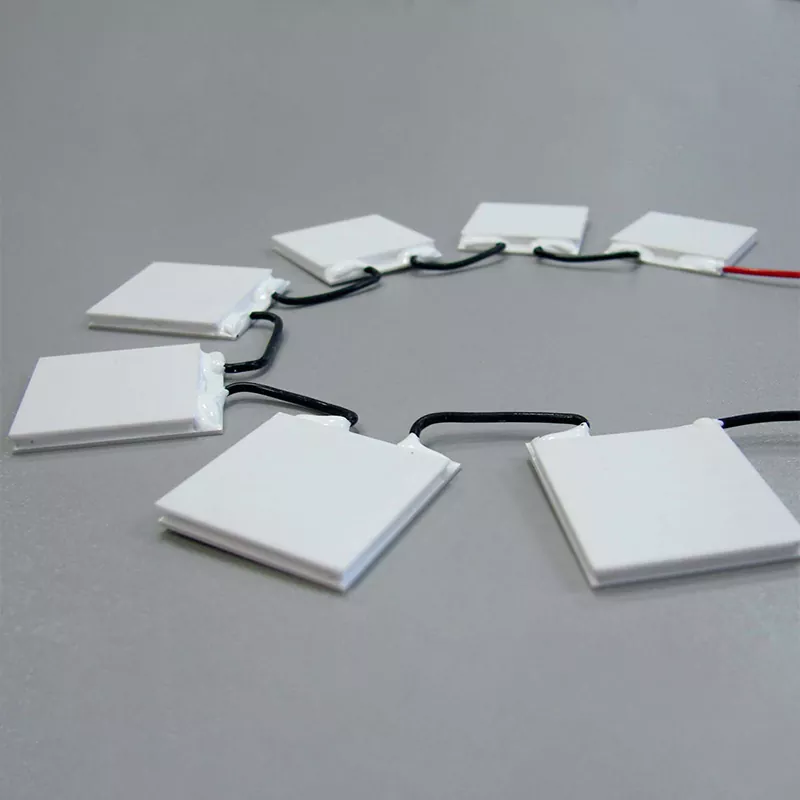

Endüstriyel Amaçlı Yüksek Soğutma Kapasiteli TE Soğutucular

X-Meritan, endüstriyel ekipmanlarda sürekli ısı pompalaması için tasarlanmış termoelektrik soğutucular (TEC'ler) tedarik etmektedir. Bu modüller Peltier etkisiyle çalışır ve kompresör, soğutucu veya hareketli parça içermez. Bakım erişiminin sınırlı olduğu, titreşimin kabul edilemez olduğu veya hassas sıcaklık kontrolünün gerekli olduğu yerlerde kullanılırlar.

Yüksek kapasiteli seri, ciddi ısı yüklerine sahip sistemleri hedef alır. Tipik örnekler arasında lazer diyot dizileri, yarı iletken proses ekipmanları ve sabit termal çıktı üreten analitik cihazlar yer alır.

Endüstriyel Uygulamalara Yönelik Yüksek Soğutma Kapasiteli TE Soğutucuları kendi tesisimizde üretmekteyiz. Buna termoelektrik malzeme hazırlama, külçe işleme, pelet parçalama, modül montajı ve son testler dahildir. Bu adımların kontrol edilmesi, malzeme bileşimini, pellet geometrisini ve lehim seçimini belirli çalışma koşullarına uyacak şekilde ayarlamamıza olanak tanır.

Teknik Özellikler

Standart modüller çeşitli soğutma kapasitelerini kapsar. Aşağıdaki tabloda ortak parametreler listelenmektedir. Farklı voltajlar, boyutlar ve sıcak taraf sıcaklığı gereksinimleri için özel konfigürasyonlar mevcuttur.

Spesifikasyonlar, bir termal test istasyonu kullanılarak toplu olarak doğrulanır. Talep üzerine her sevkiyatta bir test raporu sunulabilir.

Qmax ile ilgili önemli not: Qmax, sıcak ve soğuk taraflar arasında sıfır sıcaklık farkıyla ölçülür. Gerçek çalışmada soğuk taraf her zaman sıcak taraftan daha soğuktur, dolayısıyla gerçek ısı pompalama kapasitesi daha düşüktür. Örneğin, 200 W Qmax olarak derecelendirilen bir modül, ΔT 30 K olduğunda yalnızca 80 W'yi kaldırabilir. Seçim yalnızca Qmax sayısına değil, gerçek çalışma noktasına göre yapılmalıdır.

Yapısı ve Çalışma Prensibi

Endüstriyel Uygulamalar için Yüksek Soğutma Kapasiteli TE Soğutucular katı halli bir ısı pompasıdır. Doğru akım ısıyı soğuk taraftan sıcak tarafa doğru hareket ettirir. Pompalanan ısı artı elektrik giriş gücünü reddetmek için sıcak tarafın bir soğutucuya veya soğuk plakaya bağlanması gerekir. Sıcak taraf etkili bir şekilde soğutulmazsa, ısı soğuk tarafa geri akar ve net soğutma kapasitesi düşer.

1. Seramik Yüzeyler

Dış plakalar alümina veya alüminyum nitrürden yapılmıştır. Isıyı iletirken elektrik yalıtımı da sağlarlar. Isı kaynağı ve ısı emici ile iyi bir termal temas sağlamak için yüzeyin düzlüğü kontrol edilir. Seramik yüzey ile montaj yüzeyi arasında bir termal arayüz malzemesi (TIM) önerilir.

2. Yarı İletken Peletler ve Elektrotlar

N-tipi ve P-tipi bizmut tellür peletleri, bakır elektrot izleri ile seri olarak bağlanır. Peletlerin sayısı ve boyutu modülün voltajını, akımını ve soğutma kapasitesini belirler. Uzun süreli çalışma sırasında oksidasyonu önlemek için bakır izleri üzerinde çok katmanlı kaplama kullanıyoruz.

3. Sıcak Taraftan Isı Reddi

Sıcak taraf sıcaklığı TEC performansını etkileyen en önemli faktördür. Sıcak taraf sıcaklığındaki her 10°C'lik artış, tipik olarak soğutma kapasitesini %5-10 oranında azaltır ve ulaşılabilir maksimum ΔT'yi düşürür. Yüksek kapasiteli modüller için basınçlı hava soğutması, sıvı soğutma veya ısı borusu düzenekleri önerilir. Pasif soğutucular 100 W'ın üzerinde toplam ısı reddinin üzerinde nadiren yeterlidir.

4. Çevre Mührü

Neme dayanıklı bir epoksi conta, dahili yarı iletken diziyi çevreler. Bu conta hermetik sızdırmazlık sağlamaz ancak normal endüstriyel ortamlarda peletleri ve elektrotları yoğuşmadan ve havadaki kirletici maddelerden korur. Yüksek nem, yıkama veya dış mekan koşulları için ek kapsülleme gereklidir.

İmalat ve Kalite Kontrol

X-Meritan TEC modüllerini kendi bünyesinde üretmektedir. Üretim sırası şöyledir:

Termoelektrik malzeme külçe hazırlama

Yarı iletken peletlerin ekstrüzyonu ve dilimlenmesi

Otomatik pelet yerleştirme ve lehimleme

Seramik alt tabaka metalizasyonu

Son montaj ve elektrik testi

Her üretim partisi iç direnç, soğutma kapasitesi ve görsel kusurlar açısından test edilir. İzlenebilirlik amacıyla test kayıtları tutulur. 建议插入工厂实拍照片或产线流程图 fotoğrafları

Test Yöntemleri

Gerçek test standartları ve kabul kriterleri, seri üretimden önce müşteriyle kararlaştırılır. Özel gereksinimlerinizi görüşmek için bizimle iletişime geçin.

Sertifikalar ve Uyumluluk

Aşağıdaki sertifikalar ve uyumluluk bildirimleri şu anda güncellenmektedir.

● ISO 9001:2015 – Kalite yönetim sistemi

● ISO 14001 – Çevre yönetim sistemi

● RoHS uyumluluğu

● REACH uyumluluğu

● CE işareti (varsa)

● UL sertifikası (varsa)

Talep üzerine geçerli sertifikaların kopyalarını sağlayacağız. Mevcut durumu onaylamak için lütfen bizimle iletişime geçin.

Özelleştirme Seçenekleri

Standart modüller birçok endüstriyel soğutma görevini kapsar. Yüksek hacimli veya özel projeler için aşağıdaki alanlarda özel mühendislik sunuyoruz:

● Özel kaplama alanı ve yükseklik

● Th > 150°C için daha yüksek sıcaklıktaki lehim ve alt tabakalar

● Daha derin sıcaklık farkları için çok kademeli TEC modülleri

● Önceden monte edilmiş ısı emiciler veya soğuk plakalar

● Entegre sıcaklık sensörleri (NTC veya RTD)

● Özel bağlantı kablosu konfigürasyonları veya konektörleri

Tipik bir özel proje bu süreci takip eder:

1. Müşteri termal yükü, soğuk taraf sıcaklığını, ortam koşullarını ve alan kısıtlamalarını sağlar.

2. Mühendislerimiz gerekli modülü simüle eder ve önerilen bir yapılandırma sağlar.

3. Müşteri doğrulaması için örnekler üretiyoruz.

4. Onay alındıktan sonra seri üretime geçiyoruz.

Mühendisler Neden X-Meritan TEC Modüllerini Seçiyor?

Genel avantajları listelemek yerine, modüllerimizi farklılaştıran belirli yetenekleri burada bulabilirsiniz:

Şirket içi termoelektrik malzeme işleme

Ham külçeden bitmiş cihaza kadar olan süreci kontrol ediyoruz. Buna malzeme bileşimi, topak boyutu ve katkı seviyeleri dahildir. Çoğu TEC tedarikçisi önceden hazırlanmış peletler veya levhalar satın alır ve yalnızca modülleri birleştirir. Malzemenin kendisini ele aldığımız için ZT değerini ayarlayabilir ve belirli sıcaklık aralıklarına göre optimize edebiliriz.

Toplu düzeyde performans testi

Her üretim partisi Qmax, ΔTmax ve iç direnç açısından test edilir. Test raporları müşterilere sunulmaktadır. Bu, modülleri sisteminize entegre etmeden önce, modüllerin spesifikasyonlarınızı karşıladığını doğrulamanıza olanak tanır.

Minimum sipariş cezası olmaksızın özel mühendislik

Birçok tedarikçi, özel boyutlar veya parametreler için büyük minimum siparişlere ihtiyaç duyar. Esnek üretim planlamasını sürdürüyoruz, bu nedenle orta hacimli özel projeler uygulanabilir. Beklenen yıllık miktar sadece birkaç yüz adet olsa bile ihtiyacınız için bizimle iletişime geçin.

Üretim ekibiyle doğrudan iletişim

X-Meritan ile iletişime geçtiğinizde üretim verilerine ve test sonuçlarına erişimi olan mühendislerle konuşursunuz. Bu, ticari şirketlerin tipik gidiş-gelişlerini azaltır ve numune değerlendirme döngüsünü kısaltır.

Tipik Uygulamalar

Yüksek soğutma kapasiteli TEC modülleri, aktif sıvı soğutmanın pratik olmadığı veya hassas sıcaklık kontrolünün gerekli olduğu ortamlarda kullanılır.

Endüstriyel Elektronik ve Telekomünikasyon

Fiber optik sistemlerde lazer diyotlar ve fotodetektörler için soğutma

Dış mekan telekom dolapları için termal yönetim

Güç amplifikatörleri ve RF modülleri için sıcaklık stabilizasyonu

Yarı İletken ve Lazer Ekipmanları

Gofret aynalarının ve proses odalarının soğutulması

Lazer markalama ve kesme kafaları için termal kontrol

Optik tezgahlar için sıcaklık stabilizasyonu

Tıbbi ve Analitik Cihazlar

PCR termal döngüleyiciler ve örnek blok soğutma

Reaktif saklama bölmeleri için sıcaklık kontrolü

CCD ve CMOS görüntü sensörlerinin soğutulması

Taşıma ve Özel Ekipmanlar

Otonom araçlardaki LiDAR sensörleri için soğutma

Koltuk havalandırma sistemleri

Taşınabilir soğutmalı konteynerler

TEC Seçim Kılavuzu

Yüksek kapasiteli bir TEC belirtmek için bizimle iletişime geçmeden önce aşağıdaki bilgileri hazırlayın:

Soğuk tarafta gerekli soğutma yükü (watt cinsinden). Bu, soğutmanız gereken bileşenin ürettiği ısıdır.

Soğuk taraf sıcaklığını ve toleransı hedefleyin. Örneğin 25°C ± 0,5°C.

Isı emicinize ve ortam koşullarına bağlı olarak kabul edebileceğiniz maksimum sıcak taraf sıcaklığı.

Sistemin çalışacağı ortam sıcaklığı aralığı.

Mevcut ısı emici tipi ve termal direnç. Basınçlı hava, sıvı soğutma veya ısı borusu.

DC voltajı mevcut ve izin verilen maksimum akım çekişi.

Kurulum alanı kısıtlamaları: uzunluk, genişlik, yükseklik ve montaj deliği düzeni.

Termal döngü gereksinimleri: günde kaç döngü, sıcaklık değişimi ve beklenen kullanım ömrü.

Çevresel koşullar: nem, toz, kimyasal maddelere maruz kalma veya dış mekanda kullanım.

Bu ayrıntıları sağladıktan sonra belirli bir modül önerebilir veya özel bir çözüm tasarlayabiliriz. Ayrıca önerilen çalışma akımı için soğutma kapasitesi ile sıcaklık farkını gösteren performans eğrileri de sunacağız.

Sıkça Sorulan Sorular

S: Uygulamam için doğru TEC'i nasıl seçerim?

C: Kaldırılacak ısı yükünü (watt cinsinden), soğutulan nesne için izin verilen maksimum sıcaklığı, ortam sıcaklığını ve sıcak taraftaki mevcut ısı emici performansını bilmeniz gerekir. Mühendislerimize bu değerleri sağlayın, biz de modül ve çalışma akımı önerelim.

S: Qmax ile gerçek soğutma kapasitesi arasındaki fark nedir?

A: Qmax, sıcak ve soğuk taraflar arasındaki sıcaklık farkı sıfır olduğunda maksimum ısı pompalama kapasitesidir. Gerçek çalışmada her zaman bir sıcaklık farkı vardır. ΔT arttıkça gerçek soğutma kapasitesi azalır. Veri sayfalarımız farklı çalışma akımları için performans eğrilerini içerir.

S: Sıcak taraf çok ısınırsa TEC arızalanabilir mi?

C: Evet. Maksimum sıcak taraf sıcaklığı her modül için belirtilmiştir. Bu sıcaklığın aşılması lehim bağlantılarının bozulmasına ve modül ömrünün kısalmasına neden olabilir. Sıcak taraftaki ısı emiciyi her zaman Th en kötü ortam koşullarında nominal limit dahilinde kalacak şekilde tasarlayın.

S: TEC modüllerinin ömrü ne kadardır?

C: TEC modüllerinde hareketli parça bulunmadığından mekanik aşınma bir faktör değildir. Bununla birlikte, termal döngü lehim bağlantılarında strese neden olur ve sonuçta iç direncin artmasına yol açabilir. Seçilen yüksek kapasiteli tasarımlar termal çevrim testleriyle değerlendirilmiştir. Gerçek çevrim ömrü sıcaklık aralığına, akıma, rampa hızına, montaj gerilimine ve çalışma nemine bağlıdır. Nitelikli projeler için test verileri sağlanabilir.

S: Test verileri veya güvenilirlik raporları sağlıyor musunuz?

C: Evet. Her üretim partisi için test edilen parametrelerin bir özetini sağlayabiliriz. Daha büyük siparişler için, üzerinde anlaşılan protokollere göre termal döngü, yüksek sıcaklıkta depolama ve neme maruz kalma gibi ek güvenilirlik testleri gerçekleştirebiliriz.

S: Epoksi conta su geçirmez mi?

C: Hayır. Standart epoksi conta neme dayanıklıdır ancak hermetik değildir. Yüksek nem, yoğuşma veya doğrudan su teması olan uygulamalar için ek kapsülleme veya özel muhafaza gereklidir.

İletişim ve Mühendislik Desteği

Bir öneri veya numune istemek için lütfen aşağıdaki bilgileri sağlayın:

● Kaldırılacak ısı yükü (W)

● Gerekli soğuk taraf sıcaklığı veya sıcaklık farkı

● Ortam sıcaklığı aralığı

● TEC ve ısı emici için kullanılabilir alan

● Güç kaynağı voltajı mevcut

● Beklenen yıllık miktar

Mühendislik ekibimiz bir iş günü içinde yanıt verir. Toplu siparişlerden önce değerlendirme için örnekler sağlıyoruz.
