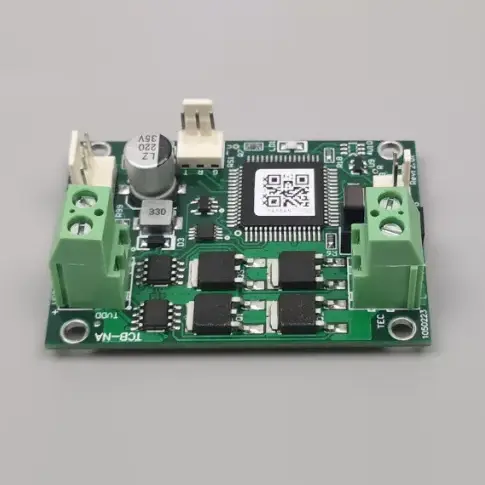

Standart Soğutucular için TCB-NA Sıcaklık Kontrol Cihazı

Standart Soğutucular için X-Meritan TCB-NA Sıcaklık Kontrol Cihazı, standart termoelektrik soğutuculara (TEC) yönelik hem soğutmayı hem de ısıtmayı destekleyen bir sıcaklık kontrol modülüdür. ±0,1°C sıcaklık kontrol doğruluğu, 0–10A TEC akımı ve -20°C ila +100°C kontrol aralığı sağlar.

Standart ASCII seri arayüzü, 10K NTC sıcaklık algılaması ve kompakt 60 × 42 × 26,5 mm yapısıyla TCB-NA, endüstriyel ve ticari termal yönetim sistemlerine kolay entegrasyon için tasarlanmıştır.

Teknik Özellikler

NTC B değeri özelleştirilebilir. Farklı bir B değeri mutlak sıcaklık ölçümünü etkiler ancak temel kontrol doğruluğunu değiştirmez.

Kontrol Fonksiyonları

Isıtma ve Soğutma

Kontrol cihazı sıcaklığı NTC sensörü aracılığıyla ölçer ve TEC yönünü ayar noktasına göre ayarlar. Bu, aynı modülün ayrı kontrol donanımı olmadan hem ısıtma hem de soğutma sağlamasına olanak tanır.

AÇIK/KAPALI Düzenleme

AÇMA/KAPAMA kontrol yöntemi, lazer diyot ve laboratuvar ekipmanı da dahil olmak üzere standart TEC uygulamalarında sabit sıcaklık bakımı için tasarlanmıştır.

Seri Arayüz

Sıcaklık ayarları ve gerçek zamanlı izleme, bir ASCII seri protokolü aracılığıyla yönetilebilir. Kurulum ve test sırasında Windows HyperTerminal gibi yaygın seri araçlar kullanılabilir.

Özel alarm ve "hazır" sinyalleri, çalışma durumu geri bildirimi sağlarken TEC kapatma girişi, gerektiğinde ana sistemin TEC çalışmasını devre dışı bırakmasına olanak tanır.

Güç Eşleştirme

TEC Gerilimi

Standart Soğutucular için TCB-NA Sıcaklık Kontrol Cihazı dahili çıkış voltajı sınırlaması sağlamadığından voltaj uyumu kritik öneme sahiptir. Besleme voltajı bağlı TEC'in nominal voltajını aşmamalıdır.

Örneğin 12V TEC kullanırken sistem güç kaynağı buna göre seçilmelidir.

Güç Dalgalanması

Kontrolörün anahtarlama işlemi, bağlı anahtarlamalı güç kaynağındaki dalgalanmayı artırabilir. Sistemde elektriksel gürültüye veya EMI'ye duyarlı başka kartlar varsa kontrol cihazı için ayrı bir güç kaynağı tercih edilebilir.

Sıcaklık Performansı

Sensör Aralığı

Bağlı 10K NTC, -30°C ila +147°C arasında belirli bir ölçüm aralığını desteklerken, aktif sıcaklık kontrolü -20°C ila +100°C arasında belirtilir.

Kesinlik

Belirtilen sıcaklık kontrol doğruluğu ve ayarlanan sıcaklık doğruluğu ±0,1°C'dir. Gerçek sistem performansı aynı zamanda NTC toleransı, sensör yerleşimi, termal temas, TEC özellikleri, ısı dağıtımı ve ortam koşullarından da etkilenebilir.

Sıkı sıcaklık stabilitesi gerektiren uygulamalar için nihai TEC, sensör, yük ve mekanik yapı ile test yapılmalıdır.

Uygulama Alanları

Lazer Diyotlar

Kontrolör, sıcaklığın çalışma performansını doğrudan etkilediği lazer diyot sistemleri için kararlı bir termal ortam sağlayabilir.

Laboratuvar Ekipmanları

Sabit sıcaklık regülasyonu ile standart termoelektrik ısıtma ve soğutma gerektiren laboratuvar cihazları için uygundur.

Endüstriyel Sistemler

Endüstriyel ekipman, modülü kompakt kurulum, seri iletişim ve maliyet verimliliğinin önemli olduğu genel amaçlı TEC kontrolü için kullanabilir.

Akıllı Cihazlar

Maliyet odaklı mimari, kontrol cihazını akıllı cihaz üretimi ve standart sıcaklık kontrolü gerektiren diğer hacimli uygulamalar için uygun hale getirir.

TCB-NA mı yoksa TCB-NE mi?

TCB-NA, projenin standart sıcaklık kontrolüne ve maliyet verimliliğine öncelik verdiği durumlarda uygundur. Daha gelişmiş enerji yönetimi veya daha üst düzey sıcaklık kontrol fonksiyonları gerektiren uygulamalar için TCB-NE serisi daha uygun olabilir.

Seçim TEC voltajı, akım, hedef sıcaklık, kontrol gereksinimleri, verimlilik ve sistem mimarisine göre yapılmalıdır.

Tedarik Gereksinimleri

Sipariş vermeden önce alıcılar TEC nominal voltajını, maksimum akımı, güç kaynağı voltajını, hedef sıcaklığı, gerekli doğruluğu, NTC spesifikasyonunu, iletişim gereksinimlerini ve çalışma ortamını doğrulamalıdır.

X-Meritan Çin'de PCB montajı ve son kalibrasyonu kapsayan kendi fabrikasını işletmektedir. Mühendislik ekibi, TEC voltaj eşleştirmesi, güç dalgalanması yönetimi ve konfigürasyon gereksinimleri için teknik destek sağlayabilir. Standart bileşen envanteri ve yurtdışı lojistik, OEM ve toplu tedariki destekler.

Kurulum Notları

Güç kaynağı TEC derecelendirmesine uygun olmalıdır. TEC voltajının aşılması, bileşenlerin aşırı yüklenmesine neden olabilir çünkü Standart Soğutucular için TCB-NA Sıcaklık Kontrol Cihazının dahili çıkış voltajı sınırlaması yoktur.

0–10A akım spesifikasyonu TEC, kablolar, konektörler ve güç kaynağı ile birlikte değerlendirilmelidir. Termoelektrik sistemin tamamı için uygun ısı dağılımı da gereklidir.

Diğer hassas elektronikleri aynı anahtarlamalı güç kaynağına bağlarken, son sistem entegrasyonundan önce dalgalanmayı ve EMI performansını kontrol edin.

Sıkça Sorulan Sorular

TCB-NA hangi TEC voltajını destekleyebilir?

Kontrol cihazı 5V ila 27V arasındaki TEC voltajlarını destekler. TEC voltajı kart besleme voltajına eşit veya daha yüksek olmalıdır. TCB-NA'nın dahili çıkış voltajı sınırlaması olmadığından, güç kaynağı TEC'in nominal voltajını aşmamalıdır.

Maksimum TEC akımı nedir?

Standart Soğutucular için TCB-NA Sıcaklık Kontrol Cihazı, 0–10A TEC akım aralığını destekler. Gerçek çalışma akımı TEC derecesine, termal yüke, kablolara, konektörlere ve güç kaynağı kapasitesine göre seçilmelidir.

Kontrolör hem ısıtma hem de soğutma sağlayabilir mi?

Evet. Çift yönlü kontrol mimarisi, TEC'in hem ısıtma hem de soğutma modlarında çalışmasına olanak tanıyarak değişen ortam koşullarında hedef sıcaklığın korunmasını mümkün kılar.

Kontrolör hangi sıcaklık sensörünü kullanıyor?

Standart konfigürasyon, varsayılan B değeri 3950 olan 10K NTC kullanır. B değeri, uygulama gereksinimlerine göre özelleştirilebilir. Belirtilen ölçüm aralığı -20°C ila +100°C kontrol aralığıyla -30°C ila +147°C'dir.

TCB-NA nasıl kontrol edilebilir veya izlenebilir?

Kontrolör, sıcaklık ayarı ve gerçek zamanlı izleme için standart bir ASCII seri arayüz kullanır. Ayrıca ana bilgisayar kontrol sistemiyle entegrasyon için alarm ve "hazır" durum sinyalleri ve bir TEC kapatma girişi sağlar.
